Conexión de alimentación de CA a la caja de alimentación con un programador automático
Conecte la alimentación de CA a la caja de alimentación con un programador automático del modo que sigue:
1. ADVERTENCIA IMPORTANTE: compruebe que la línea de alimentación de CA de la caja de alimentación esté apagada
antes de conectar la alimentación de CA a la caja de alimentación.
2. Utilice un cable aislado de tres conductores 12-14 AWG para conectar la alimentación de CA. Conecte la caja de
alimentación con la fuente de alimentación de CA de la bomba de la piscina. La caja de alimentación debe conectarse al
interruptor del motor de la bomba o al programador automático.
3. Conecte el cable de toma de TIERRA entrante a la conexión de tierra de la caja.
4. Vuelva a colocar la tapa de la caja de alimentación y apriete el tornillo de la tapa.
5. Ha terminado de instalar la caja de alimentación. Si desea información sobre el funcionamiento del sistema SC-75,
consulte la Guía de usuario del sistema SC-75.
Conecte los cables de alimen-
tación entrantes del relé de la
bomba del filtro (cable de
3 conectores 12-14 AWG) con
los cables de alimentación de CA
de la caja de alimentación del
sistema SC-75.
Anulación del circuito de
alimentación del cable
de CA.

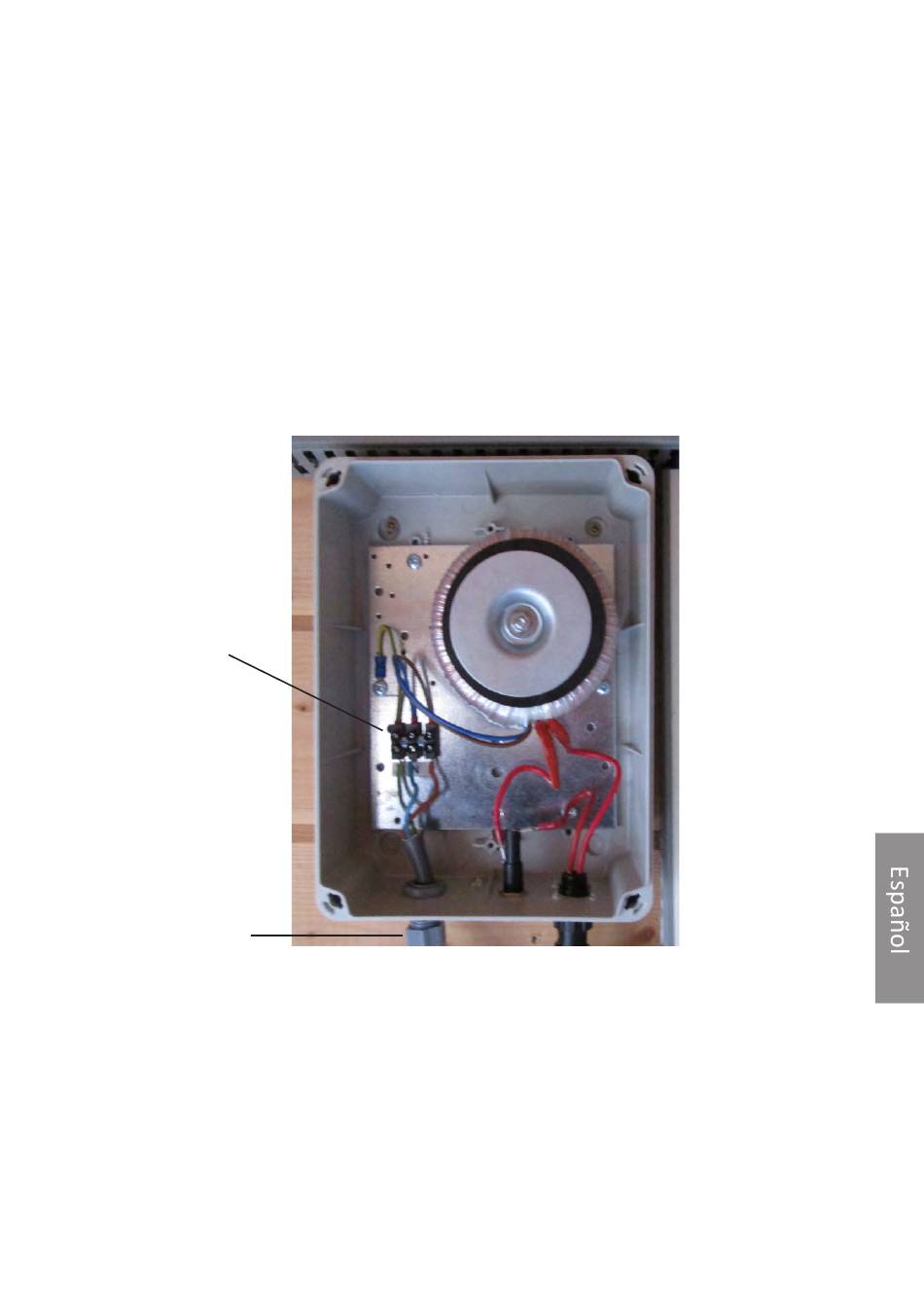

Caja de alimentación del sistema SC-75 (sin tapa)
