Ricerca Guasti - STA-RITE SC-75 Guide D'installation

Utilizzare le seguenti informazioni di ricerca guasti relative alla centralina del produttore di cloro a sale SC-75.
Nota: spegnere l'alimentazione dell'unità prima di effettuare attività di manutenzione o riparazione. Rimuovere sempre
l'alimentazione AC della centralina quando si connette la cella di SC-75 alla centralina o la si scollega.
Problema
I LED della cella di SC-75
sono spenti.
Ulteriori informazioni: www.pentairpooleurope.com
Specifiche di sistema - 230 VCA
Protezione del circuito: dispositivo bipolare da 20 A sul pannello elettrico.
Modello SC-75P (ALIMENTAZIONE ELETTRICA)
Input: 50Hz, 220-240 VCA, 220 W, 1 A.
Portata dell'acqua: 6 m³/ora (25 GPM) - Portata massima: 24 m³/ora (105 GPM) - Pressione massima: 5 Bar (75 PSI)

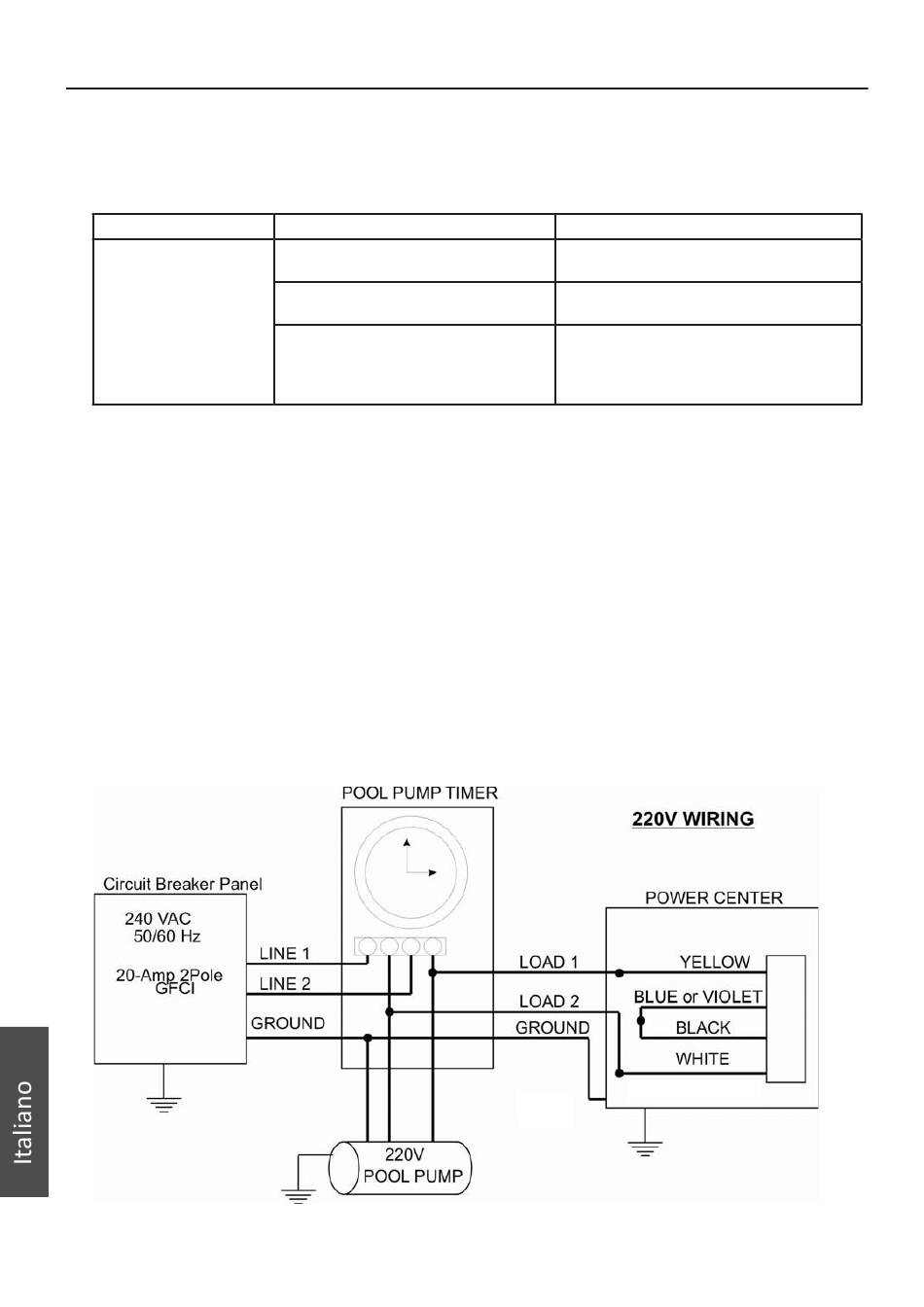

Istruzioni di cablaggio AC di SC-75:
- Quando si usa il produttore di cloro a sale SC-75 e una pompa IntelliFlo (o a velocità variabile) con un impianto di automazione
Pentair IntelliPool, consultare il manuale di installazione di IntelliPool - sezione "Collegamento del disinfettante - produttore
di cloro a sale alternativo".
- Quando si usa il produttore di cloro a sale SC-75 con "Pentair ControPro Filtration Manager" e una pompa a velocità variabile,
consultare il manuale di installazione di "Pentair ControlPro Filtration Manager".
Probabile causa
Il fusibile della centralina è aperto/guasto.
Assenza di alimentazione AC alla centra-
lina.
Collegamenti del trasformatore alla cen-
tralina non effettuati correttamente.
Garanzia limitata: due anni
48
Soluzione
Sostituire il fusibile da 8 A, situato in fondo
alla centralina.
Verificare che, quando è attivo, la funzione
cronometrica fornisca 220 VCA alla centralina.
Verificare che il trasformatore sia collegato alla
sorgente AC facendo riferimento al diagram-
ma di cablaggio all'interno del coperchio della
centralina.
Output: 28 VCA @ 5,2 A massimo.

Ricerca guasti
