STA-RITE SC-75 Guide D'installation page 45

• Debietsensor: een debietsensor zorgt ervoor dat altijd de juiste hoeveelheid water door de SC-75 stroomt. Als de SC-75
niet correct aangesloten is en/of niet het juiste waterdebiet ontvangt, zal geen chloor worden aangemaakt.
• Temperatuursensor: om de SC-75 te beschermen tegen gebruik en potentiële beschadiging wanneer de temperatuur
van het zwembadwater onder 11 °C, ±1,67 °C daalt, schakelt de temperatuursensor de cel uit en gaat het lampje WATER TE
KOUD branden. Er wordt dan geen chloor aangemaakt.
• Zoutsensor: twee (2) zoutsensoren in de SC-75 worden geactiveerd telkens wanneer de SC-75 wordt ingeschakeld en
vervolgens om de 12 uur ononderbroken werking. Telkens wanneer dit gebeurt, knipperen de ledlampjes voor het zoutpeil
gedurende twee (2) minuten afwisselend om aan te geven dat de SC-75 zich in de analysemodus bevindt. Na twee (2) minuten
geven de ledlampjes een (1) van de drie (3) mogelijke zoutniveaus aan. Voor meer informatie, zie "Ledlampjes zoutpeil".
Opmerking: de zoutsensor leest tot +/- 500 ppm nauwkeurig.

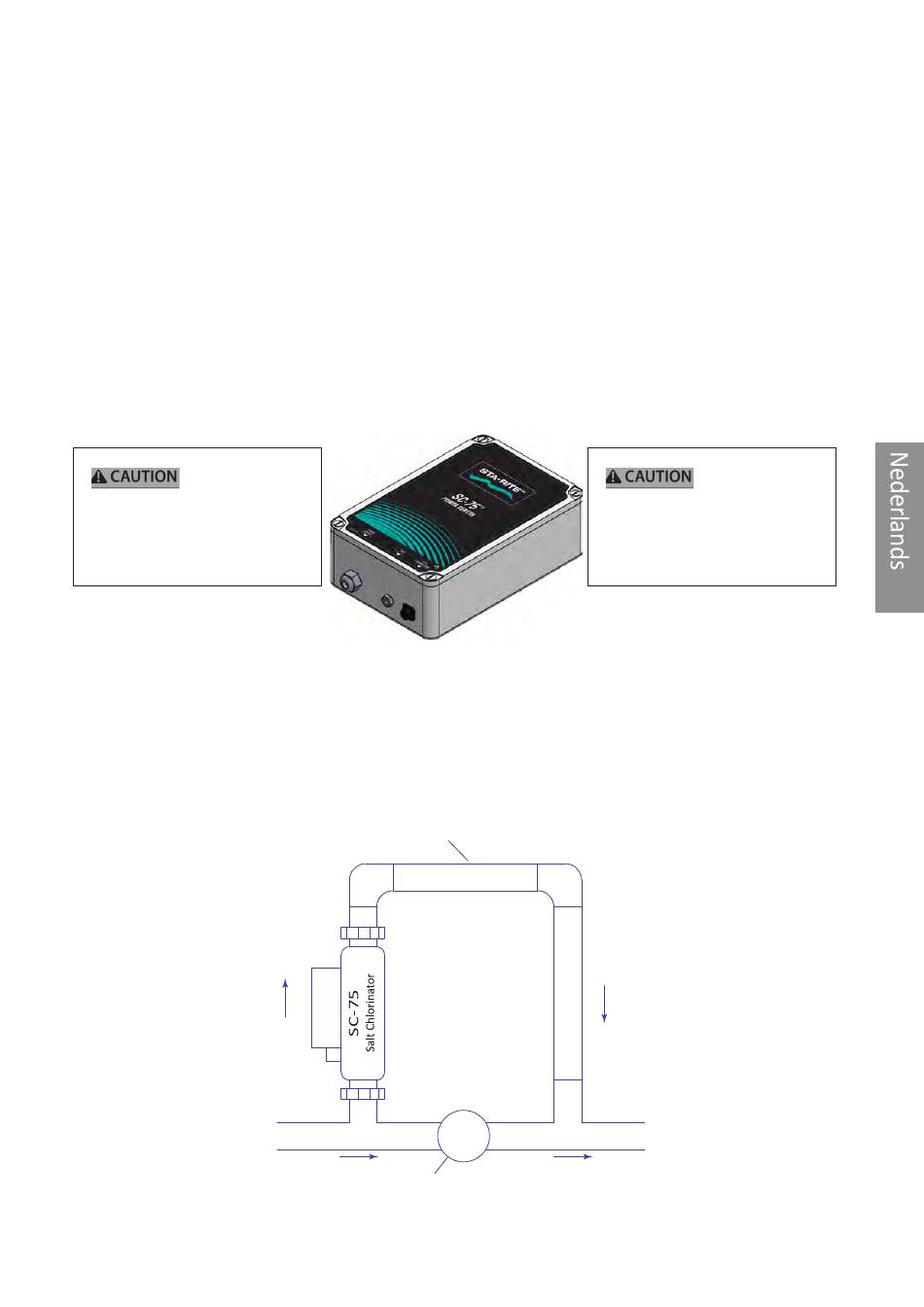

SC-75 Powercenter
De voeding is verbonden met de stroombron van de circulatiepomp van het zwembad, zodat de SC-75 alleen kan werken
wanneer de zwembadpomp ingeschakeld is. Het Powercenter moet verticaal op de wand gemonteerd worden, op maximaal
drie (3) meter van de cel. Het Powercenter bevat de transformator, de zekering en de connector voor de cel. Aan de onderzijde
van het Powercenter is nog een zekeringhouder gemonteerd voor extra beveiliging. Er zijn geen andere bedieningselementen
of lampjes op het Powercenter. Voor informatie over de installatie en het correcte gebruik van het Powercenter, zie de "SC-75
Powercenter, Installatiehandleiding"
Het SC-75 Power-
center stuurt de
pomp NIET aan. De SC-75 zout-
chlorinator maakt alleen chloor
aan wanneer de zwembadpomp
ingeschakeld is.
Schema omloopcircuit
De SC-75 zoutchlorinator is ontworpen voor waterdebietwaarden van 5,7 m³/u. tot maximaal 24 m³/u. Bij debietwaarden
hoger dan 18 m³/u. dient u een omloopcircuit te gebruiken voor een optimale chloorproductie (zie schema hieronder).
Tot de installaties met debietwaarden hoger dan m³/u. behoren die met in de vloer geïntegreerde reinigingssystemen of
drukverhogingspompen. Die systemen MOETEN voorzien zijn van een omloopcircuit voor de SC-75 met een debietregelklep
die ervoor zorgt dat het debiet in de SC-75 binnen het nominale bereik blijft.
"UPWARD FLOW"
Bypass Loop
FLOW
IN
FLOW IN
Flow Control Valve
op het Powercenter aansluit of
hem ervan loskoppelt, moet u
de voeding van het Powercenter
uitschakelen.
FLOW
OUT
NOT TO SCALE
VALVE FLOW OUT
45
Voor u de SC-75
zoutchlorinator
