Sección 5
Instalación
En esta sección se explica cómo instalar el clorador salino SC-75 en el sistema de fontanería de la piscina. Antes de instalar,
revise el contenido del kit del sistema SC-75 y las herramientas necesarias.
Nota: para conocer las instrucciones de instalación de la caja de alimentación, consulte la "Guía de instalación de la caja de
alimentación del sistema SC-75"
Nota: no se suministra sal. Para obtener más información sobre el tipo de sal que debe usar, consulte el apartado "Qué tipo
de sal usar".

Herramientas necesarias

- Cinta métrica
- Destornillador de punta de cruz y de punta plana
- Alicates y sierra para metales
- Un imprimador limpiador de PVC/CPVC/ABS multiusos aprobado por la NSF®
- Un cemento de PVC/CPVC/ABS multiusos aprobado por la NSF®
Al utilizar productos eléctricos, adopte las precauciones básicas, incluidas las siguientes:
PELIGRO: RIESGO DE DESCARGA ELÉCTRICA, QUE PUEDE PROVOCAR LESIONES GRAVES E INCLUSO LA
MUERTE.
Antes de tratar de instalar el sistema, compruebe que la electricidad de todos los circuitos de alimentación
esté desconectada en el disyuntor. Se recomienda conectar la caja de alimentación del sistema SC-75 a un
circuito protegido con un interruptor de circuito de pérdida a tierra (GFCI).
• Se requiere conexión a tierra. La unidad debe ser instalada y puesta a tierra por un técnico cualificado.
• Instale de forma que se pueda acceder a los botones de la célula y a la caja de alimentación.
• Lea las precauciones de seguridad y las instrucciones importantes. Antes de tender el cableado eléctrico, lea y siga las
instrucciones de seguridad. El cableado eléctrico debe realizarlo un profesional cualificado.
• Instale la unidad SC-75 a una distancia mínima de 1 metro de la salida del calentador.
• Racores de tubos: programa 80, presión máxima 5 bar (75 psi) a 21 °C - Tubo de PVC de 50 mm
• Opere la unidad con un flujo mínimo de 6 m³/h. Para aplicaciones de flujo alto, utilice un circuito de derivación para una
mejor detección del flujo.
• Instale entre 300 y 450 mm de tubería recta delante de la entrada de la célula.
Instalación del conjunto de la célula del sistema SC-75
Instale el conjunto de la célula del sistema SC-75 a una distancia mínima de 900 mm de la salida del calentador, si lo utiliza.
Nota: para optimizar el flujo, instale entre 300 y 450 mm de tubería recta delante de la entrada de la célula.
Nota: Racores de tubos: programa 80, presión máxima 5 bar (75 psi) a 21 °C
Para instalar la célula del sistema SC-75:
1. Utilizando pegamento de PVC, monte los racores de PVC en la tubería. Deje que se seque el pegamento.
2. Monte la célula de forma que se pueda acceder al panel de control. Instale la célula en los racores.
3. Compruebe que las juntas tóricas estén bien selladas.
4. Encienda la bomba e inspeccione visualmente la presencia de fugas alrededor de los racores.
Conexión del cable de la célula a la caja de alimentación
Una vez terminada la instalación de la célula, conecte el cable de alimentación a la caja de alimentación:
1. Compruebe que la CA esté desconectada antes de conectar el cable de alimentación a la caja de alimentación.

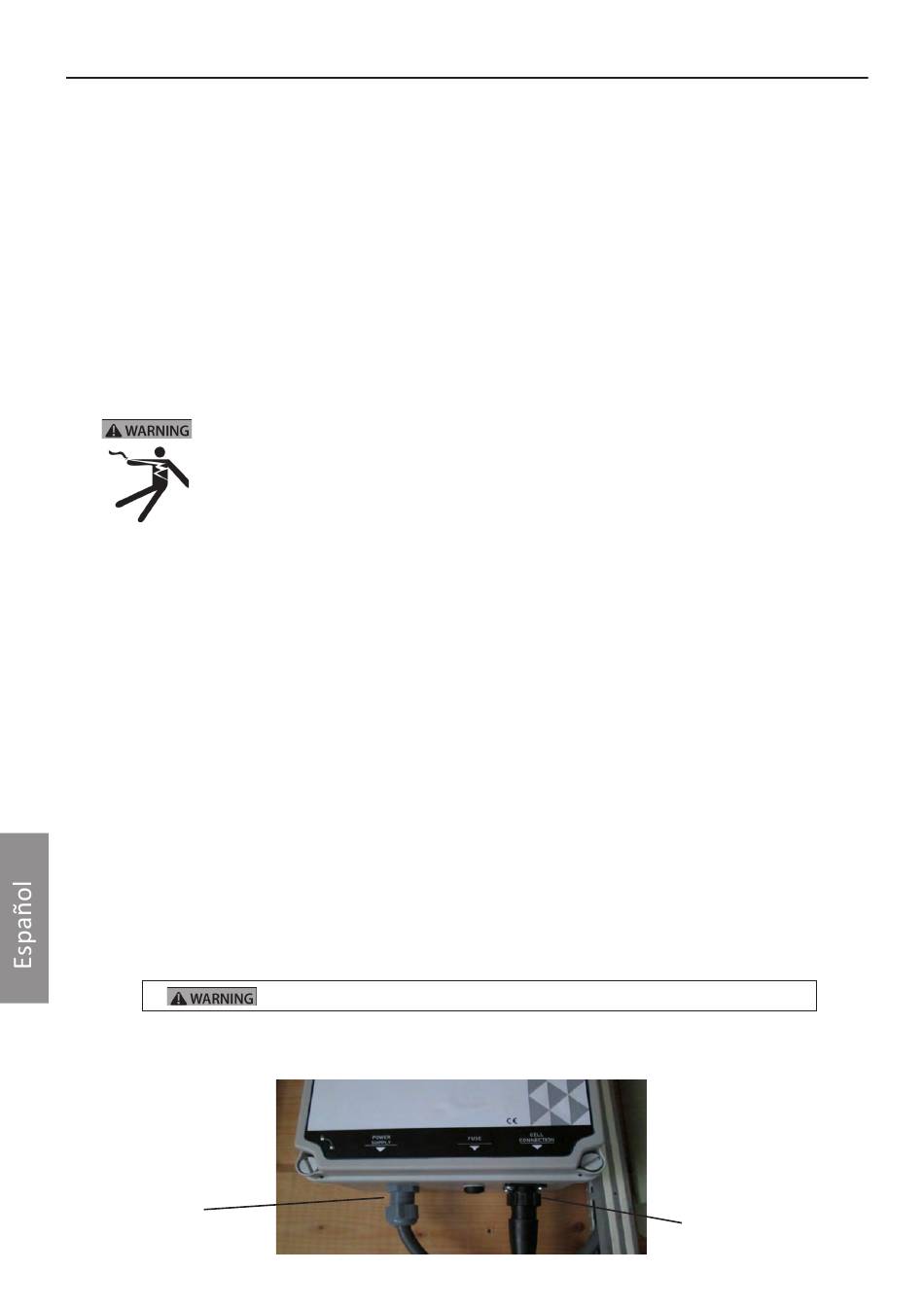

2. Alinee las cuatro (4) clavijas del conector del cable de alimentación de la célula con el enchufe situado en la parte inferior
de la caja de alimentación e inserte el conector. Gire la tuerca redonda del enchufe hasta encajar el conector en su sitio.
Tuerca del enchufe
del conector
Corte la alimentación de la caja de alimentación antes de realizar cualquier conexión
98
Al conjunto de la célula
