• Capteur de flux : un capteur de flux assure la circulation d'une quantité d'eau adéquate dans le chlorinateur SC-75. Si
le chlorinateur SC-75 n'est pas correctement relié au réseau de plomberie et/ou ne reçoit pas un flux d'eau adéquat, aucun
chlore ne sera produit.
• Capteur de température : pour protéger le chlorinateur SC-75 de dommages de fonctionnement potentiels lorsque la
température de la piscine tombe en-dessous de 11°C, ±1.67° C, le capteur de température désactive la cellule, active le voyant
EAU FROIDE et aucun chlore ne sera produit.
• Capteur de sel : deux (2) sondes de capteur de sel dans le chlorinateur SC-75 sont activées à chaque fois que le chlorinateur
SC-75 est allumé, puis toutes les 12 heures lors d'un fonctionnement continu. À chaque fois, les témoins LED indicateurs de
taux de sel clignotent l'un après l'autre pendant deux (2) minutes pour indiquer que le chlorinateur SC-75 est en mode analyse.
Après deux (2) minutes, les témoins LED indiqueront l'une (1) des quatre (4) plages de salinité. Pour plus d'informations,
voir « LED de statut du taux de sel »
Remarque : l'analyse du capteur de sel est précise à +/- 500 ppm.
Centre d'alimentation SC-75
L'alimentation électrique est connectée à la source d'alimentation électrique de la pompe de circulation de piscine, afin que
le chlorinateur SC-75 ne fonctionne que lorsque la pompe est en marche. Monter le centre d'alimentation à la verticale sur
un mur, à trois (3) mètres de distance maximum de la cellule. Le centre d'alimentation comprend le transformateur, le fusible
et le connecteur pour la cellule. Un porte fusible est monté au bas du centre d'alimentation pour une protection accrue. Il n'y
a pas d'autre commande ni témoin sur le centre d'alimentation. Pour obtenir des informations sur l'installation et l'utilisation
correcte du centre d'alimentation, voir le « Guide d'installation du centre d'alimentation SC-75 ».
Le centre d'ali-
mentation SC-75
ne permet PAS de commander
la pompe. Le chlorinateur à sels
SC-75 ne produit du chlore que
lorsque la pompe de piscine fonc-
tionne.

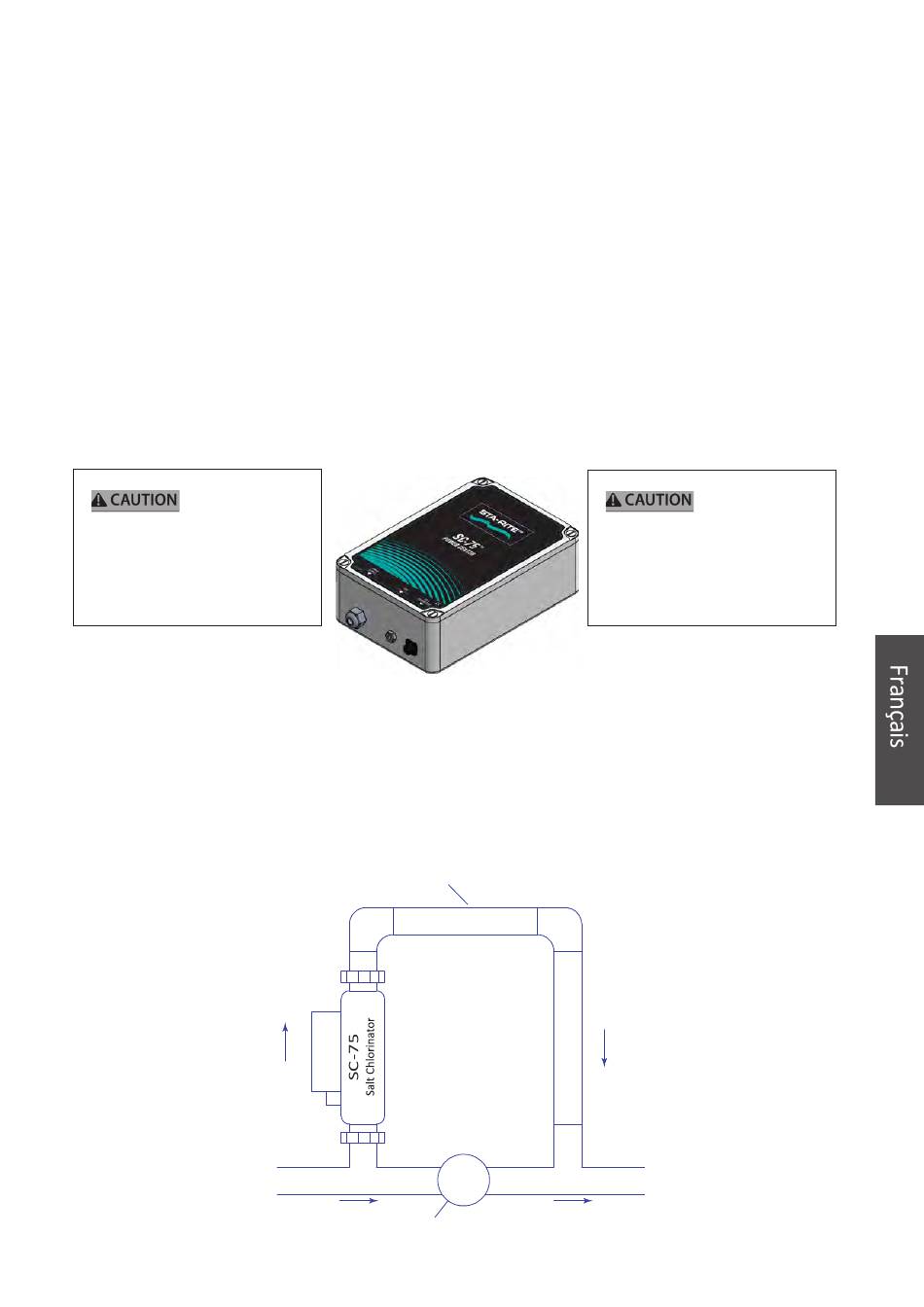

Schéma canalisation circulaire
Le chlorinateur à sels SC-75 est conçu pour fonctionner avec des débits d'eau entre 5,7 m³/h et 24 m³/h. Pour des débits
d'eau supérieurs à 18 m³/h minute, utiliser un by-pass (comme illustré ci-dessous) pour optimiser la production de chlore.
Les installations avec un débit supérieur à 18 m³/h comprennent les installations avec systèmes de nettoyage intégrés ou
surpresseurs. Ces systèmes DOIVENT avoir recours à un by-pass avec le chlorinateur SC-75, avec une vanne de contrôle du
flux assurant que le flux circulant dans le chlorinateur SC-75 est conforme aux débits d'eau adéquats.
"UPWARD FLOW"
Bypass Loop
FLOW
IN
FLOW IN
Flow Control Valve
le chlorinateur à sels SC-75 du
centre d'alimentation, éteindre
d'abord l'alimentation CA du
centre d'alimentation.
FLOW
OUT
NOT TO SCALE
VALVE FLOW OUT
