L'impianto del produttore di cloro a sale SC-75™ include una centralina e una cella elettrolitica. La centralina è collegata alla
sorgente elettrica della pompa di circolazione della piscina, pertanto la cella elettrolitica funziona solo quando la pompa
della piscina è attiva. Si consiglia di usare un controller della pompa della piscina per risparmiare energia e prolungare la vita
utile della pompa della piscina e di SC-75. Il controller non fa parte del kit della centralina.
L'involucro della centralina può essere installato verticalmente su una superficie piatta, come una parete o un palo, a non
più di 3 m (15 piedi) di distanza dal controller della cella. Nella centralina sono alloggiati trasformatore, fusibile e connettore
alla cella. A questa scatola è collegato un cablaggio da 220 VCA, con output di 28 VCA alla cella. Un fusibile da 8 A è montato
in fondo all'involucro per un'ulteriore protezione. Non ci sono altri controlli o spie all'esterno della centralina.
Cavo AC in entrata attacca-
to ai cavi elettrici AC della
centralina. (blu e marrone)
terra = Verde / giallo
IMPORTANTE: i cavi elettrici della linea della centralina devono essere collegati al LATO POMPA DEL RELÈ DELLA POMPA
DEL FILTRO PRINCIPALE situato sulla centralina. Ciò garantisce che la cella di SC-75 produca cloro solo quando la pompa
del filtro principale è attiva.

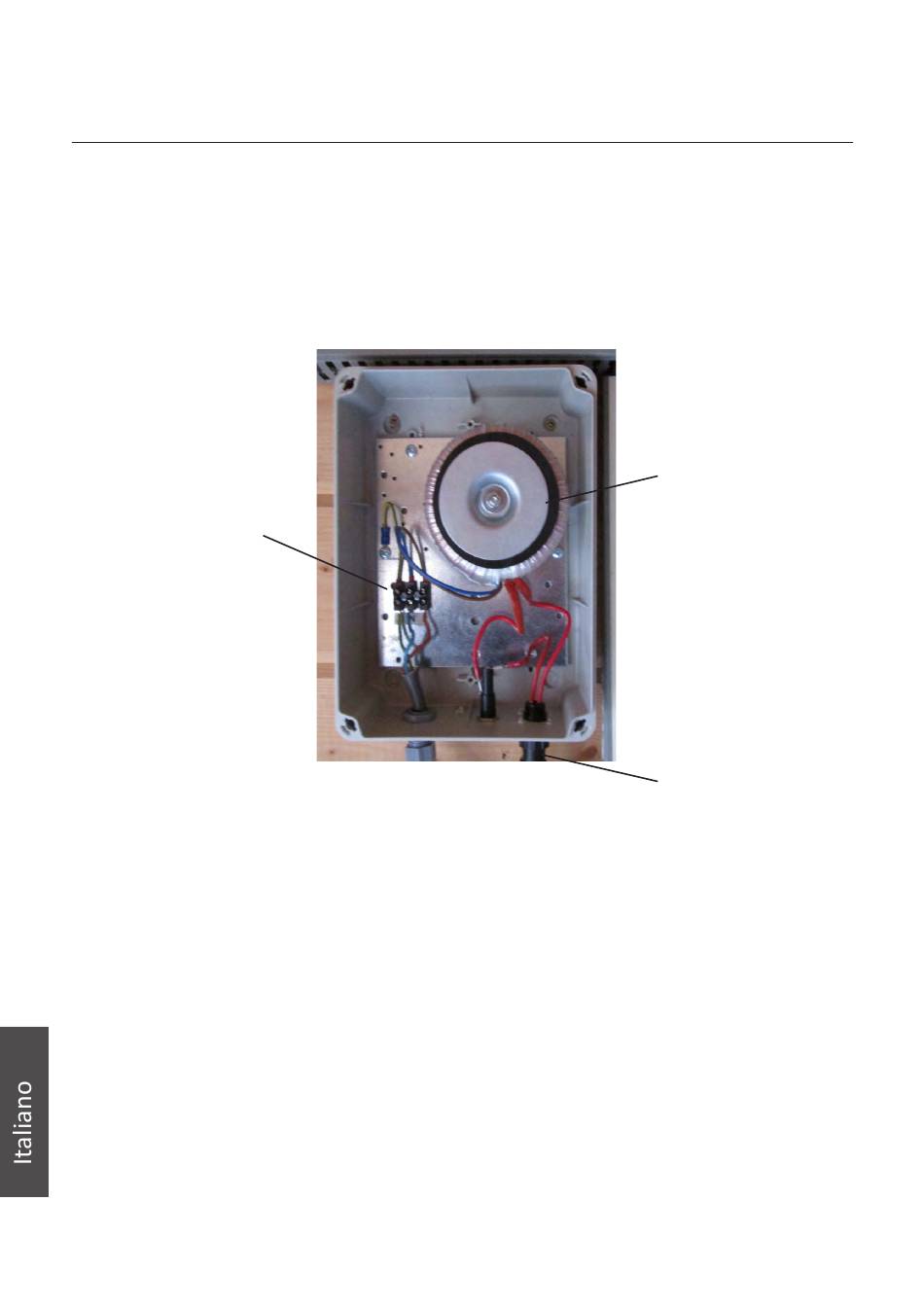

PANORAMICA SULLA CENTRALINA SC-75™
Centralina di iCHLOR
modello SC-75P
(coperchio rimosso)
44
Trasformatore
Connettore cella
SC-75
