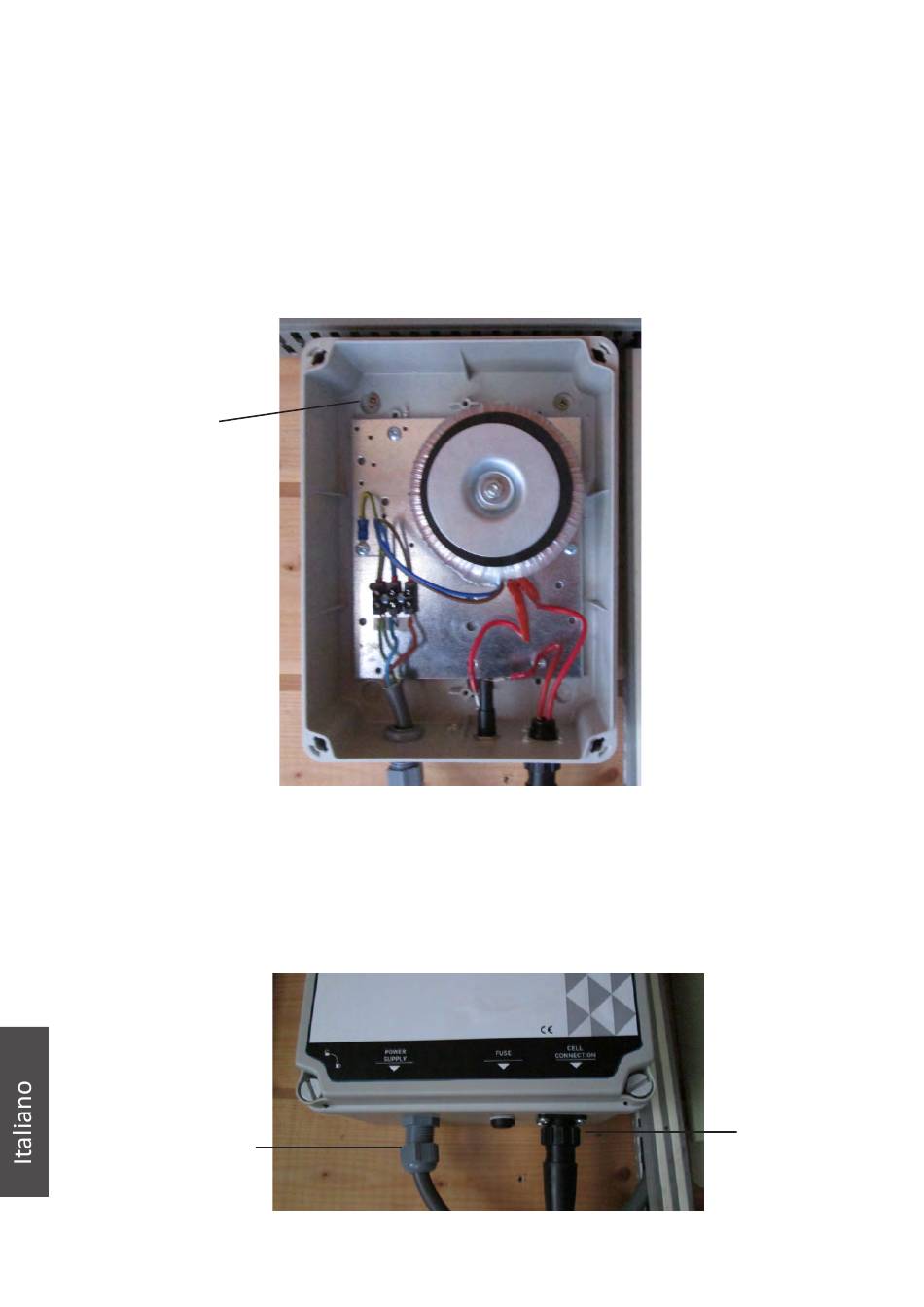

Montaggio dell'involucro della centralina

1- Rimuovi il coperchio del Power Center svitando le 4 viti che lo fissano.
2- Posiziona il Power Center su una superficie piana quale una parete o un pannello e con l'aiuto di un cacciavite di piccolo
diametro (inferiore a quello delle viti) fora i 4 punti perforati all'interno del Power Center al fine di contrassegnare il muro
nei punti in cui deve essere situata ciascuna vite.
3- Crea 4 fori da 6 mm nei punti contrassegnati, installare i tasselli, se necessario.
4- Riposiziona il Power Center allineando i fori sulla parete e nel Power Center.
5- Installa e serra le 4 viti di montaggio (al loro passaggio, le viti devono allargare i fori creati in precedenza nel Power
Center, in modo da mantenere l'indice IP).
Foro per la vite
della staffa
Collegamento del cavo della cella di SC-75 alla centralina
Collegare il cavo di alimentazione della cella di SC-75 alla centralina come segue:
1. ATTENZIONE IMPORTANTE: assicurarsi che la linea di alimentazione AC della centralina sia DISATTIVATA prima di
collegare il connettore del cavo di alimentazione alla centralina.
2. Allineare il connettore del cavo di alimentazione della cella di SC-75 alla presa di corrente in fondo alla centralina e
inserire il connettore. Ruotare il dado tondo della presa di corrente finché non fissa il connettore in posizione.
Dado della presa di cor-
rente del connettore
46
Alla cella di SC-75
