Het SC-75™ zoutchlorinatorsysteem bestaat uit een Powercenter en een elektrolytische cel. Het Powercenter wordt
aangesloten op de elektrische voedingsbron van de circulatiepomp van het zwembad, zodat de elektrolytische cel alleen
functioneert wanneer de zwembadpomp ingeschakeld is. Het wordt aanbevolen een controller voor de zwembadpomp te
gebruiken om energie te besparen en de levensduur van uw zwembadpomp en de SC-75 te verlengen. De Powercenterkit
bevat geen controller.
De behuizing van het Powercenter kan verticaal gemonteerd worden op een vlak oppervlak zoals een muur of paal die niet
verder dan 3 meter verwijderd is van de celcontroller. Het Powercenter bevat de transformator, de zekering en de connector
voor de cel. Deze module is aangesloten op het 220 VAC-net en heeft een 28 VAC-uitgang naar de cel. Op de bodem van de
behuizing is een zekering van 8 A gemonteerd voor bijkomende beveiliging. Aan de buitenzijde van het Powercenter zijn er
geen andere bedieningselementen of lampjes.
Bevestigde inkomende AC-
draad naar AC-voedings-
draden Powercenter
(Blauw en bruin) -
Aarding = Geel/groen
BELANGRIJK: de netspanningsdraden van het Powercenter moeten aangesloten worden aan de POMPZIJDE VAN HET
HOOFDFILTERPOMPRELAIS dat zich in het Load-/Powercenter bevindt. Dit zorgt ervoor dat de SC-75 cel alleen chloor
produceert wanneer de hoofdfilterpomp ingeschakeld is.

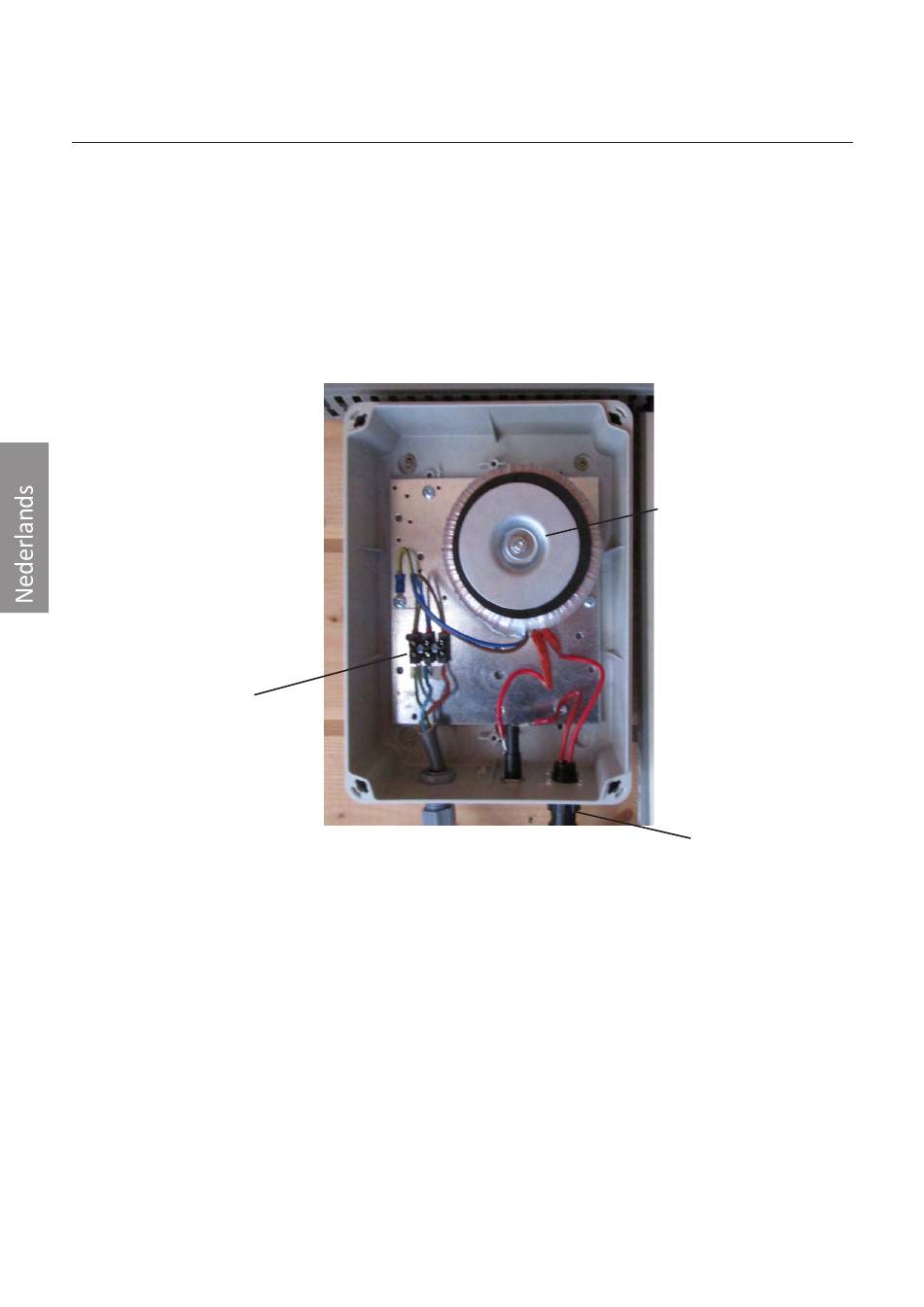

SC-75™ Powercenter, OVERZICHT
SC-75 Powercenter (artikel SC-75P)
(deksel verwijderd)
20
Transformator
Connector
SC-75 cel
