STA-RITE SC-75 Guide D'installation page 162

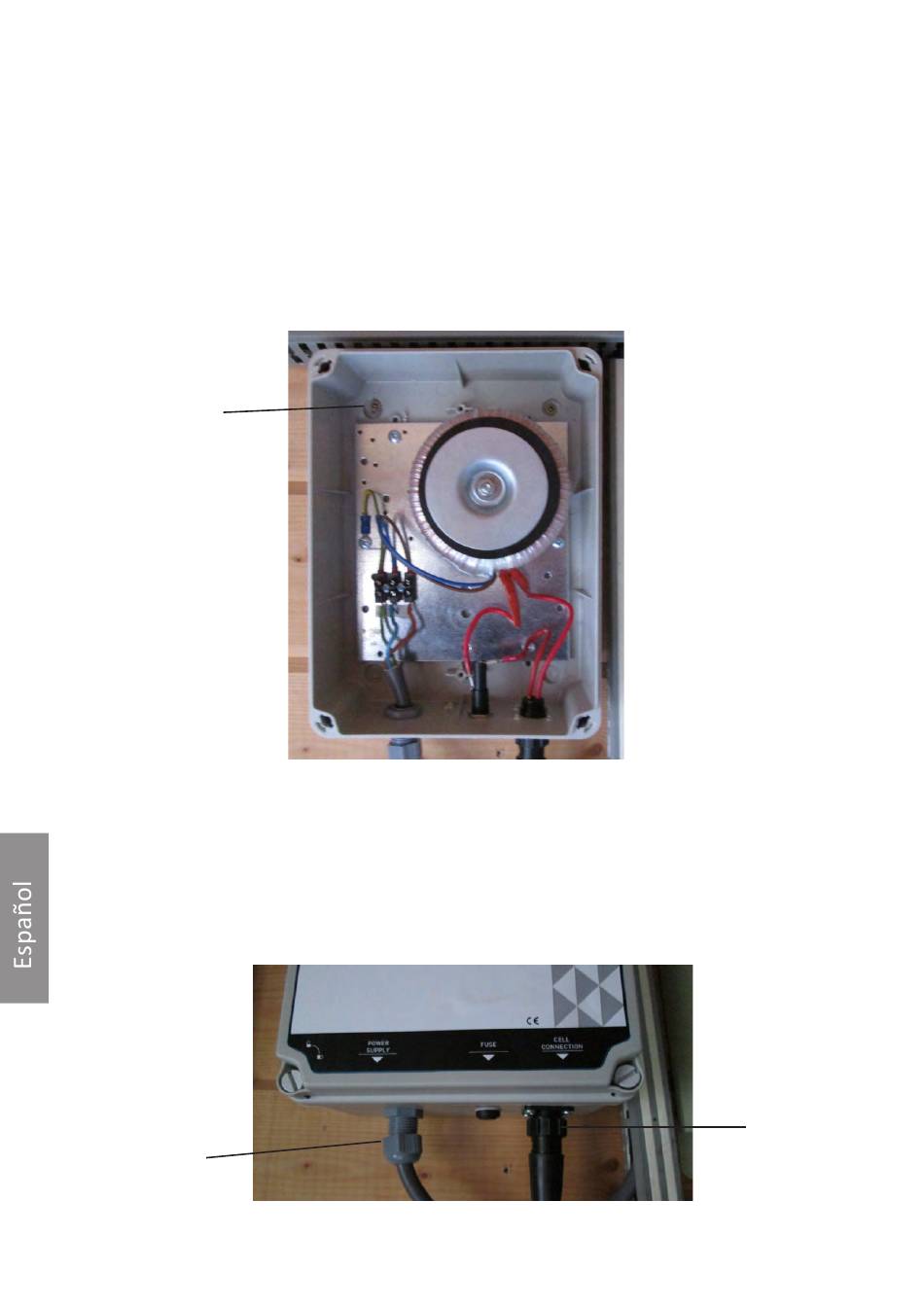

Montaje de la carcasa de la caja de alimentación
1- Extraiga los 4 tornillos de fijación de la tapa del Power Center y retírela.
2- Coloque el Power Center sobre una superficie plana, como una pared o un poste, y realice 4 orificios con una pequeña
broca (debe ser menor que el diámetro del tornillo) en los puntos específicos de la carcasa de plástico para marcar en la
pared la ubicación de los 4 tornillos.
3- Realice 4 orificios de 6 mm en los puntos marcados e instale anclajes si fuera necesario.
4- Coloque el Power Center alineando sus orificios con los de la pared.
5- Introduzca y apriete los cuatro tornillos de montaje (deben agrandar los orificios perforados anteriormente en el Power
Center para garantizar que el índice IP se mantenga).
Orificio de brida
Conexión del cable de la célula del sistema SC-75 con la caja de alimentación
Conecte el cable de la célula del sistema SC-75 con la caja de alimentación del modo que sigue:
1. ADVERTENCIA IMPORTANTE: compruebe que la línea de alimentación de CA de la caja de alimentación esté apagada
antes de conectar el conector del cable de alimentación a la caja de alimentación.
2. Alinee el conector del cable de alimentación de la célula del sistema SC-75 con el enchufe situado en la parte inferior
de la caja de alimentación e inserte el conector. Gire la tuerca redonda del enchufe hasta encajar el conector en su lugar.
Tuerca del enchufe
del conector
38
A la célula del sis-
tema SC-75
