AC-Netzanschluss am Power Center mit einem automatischen Timer
So stellen Sie die Wechselstromverbindung des Power Center mithilfe eines automatischen Timers her:
1. WICHTIGER WARNHINWEIS: Die AC-Netzkabel des Power Center muss vom Netzstrom GETRENNT werden, bevor der
Stecker des Stromkabels in das Power Center eingesteckt wird.
2. Verwenden Sie einen isolierten dreiadrigen 12-14 AWG-Leiter für den Anschluss an das AC-Netz. Verbinden Sie das Power
Center mit der Wechselstromquelle (AC) der Poolpumpe. Das Power Center muss mit dem Pumpenmotorschalter oder dem
automatischen Timer verbunden werden.
3. Verbinden Sie den eingehenden ERDUNGSDRAHT mit der Erdungsöse im Power Center (gelb-grün).
4. Montieren Sie das Power Center wieder und sichern Sie es mit den Schrauben der Abdeckung.
5. Die Installation des Power Center ist abgeschlossen. Hinweise zum Betrieb des SC-75 entnehmen Sie bitte dem SC-75-
Bedienungshandbuch.
Verbinden Sie die eingehende
Stromkabel vom lastseitigen SC-
75 relais (12-14 AWG, dreiadrig)
mit den AC-Drähten
des Power Center.
Schutzrohröffnung für
die AC-Kabelquelle.

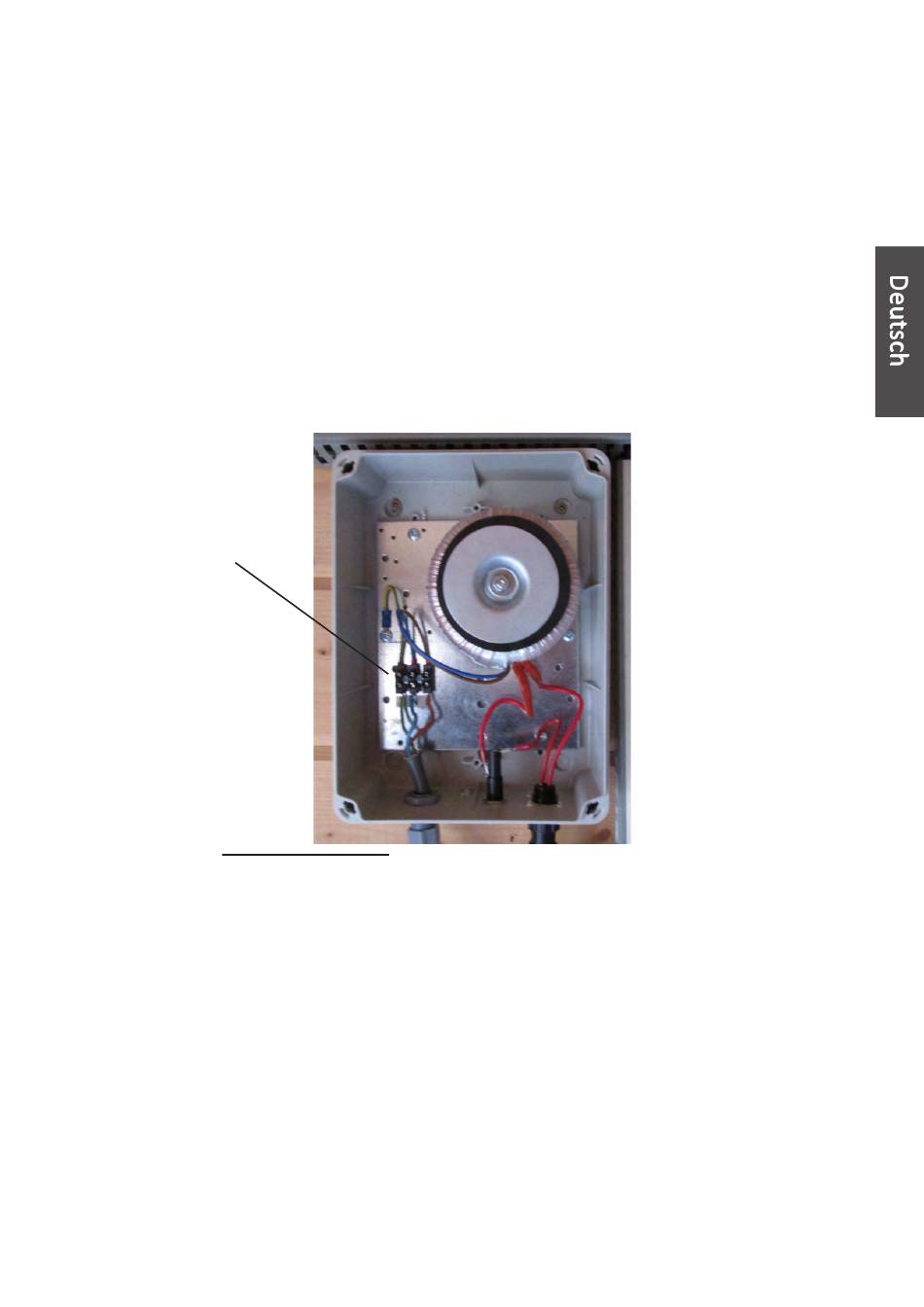

SC-75 Power Center (ohne Abdeckung)
