• Sensore di portata: il sensore di portata garantisce che vi sia sempre un flusso d'acqua adeguato attraverso SC-75.
Se SC-75 non viene dotato di allacci idraulici corretti e/o non riceve una portata sufficiente, non si ha produzione di cloro.
• Sensore di temperatura: per proteggere SC-75 da danni di funzionamento e potenziali quando la temperatura dell'acqua
della piscina scende al di sotto degli 11° C, ± 1,67° C, il sensore di temperatura disattiva la cella, accende la spia dell'ACQUA
FREDDA e in tal modo interrompe la produzione di cloro.
• Sensore del sale: due (2) sonde con sensore del sale vengono attivate ogni volta che SC-75 viene acceso e ogni 12 ore
di funzionamento continuo. In ciascuna di queste occasioni, la spia LED che indica il livello del sale lampeggia in sequenza di
scorrimento per due (2) minuti, a indicare che SC-75 è in modalità di analisi. Dopo due (2) minuti, le spie LED segnalano uno
(1) dei tre (3) intervalli di salinità. Per ulteriori informazioni, consultare "LED di stato del livello di sale".
Nota: il margine di errore della lettura del sensore del sale è pari a +/- 500 ppm.

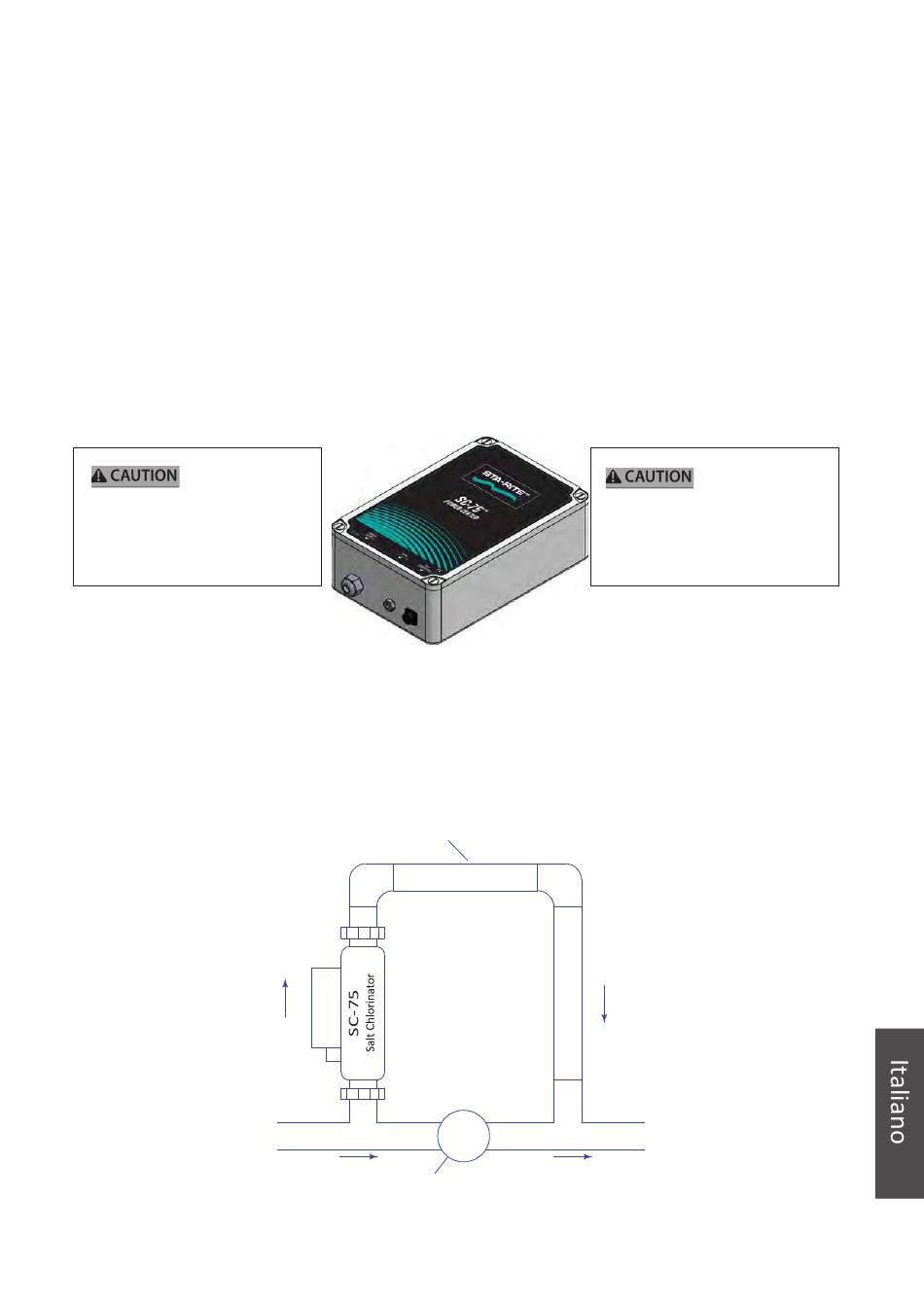

Centralina SC-75
L'alimentazione elettrica è collegata alla fonte elettrica della pompa di circolazione della piscina, in modo che SC-75 funzioni
solo quando la pompa della piscina è attiva. La centralina va installata verticalmente sulla parete, a un massimo di tre (3)
metri di distanza dalla cella. La centralina contiene trasformatore, fusibile e connettore alla cella. Nella parte inferiore della
centralina è installato un portafusibile, che garantisce ulteriore protezione. Non ci sono altri controlli o spie sulla centralina. Per
informazioni sull'installazione e l'uso corretto della centralina, consultare la "Guida all'installazione della centralina di SC-75".
La centralina di SC-
75 NON controlla
la pompa. Il produttore di cloro
a sale SC-75 produce cloro solo
quando la pompa è attiva.
Diagramma del circuito idraulico
Il produttore di cloro a sale SC-75 è progettato per funzionare con portate comprese fra 5,7 m3/ora e 24 m3/ora. Per portate
superiori a 18 m3/ora è necessario utilizzare un circuito di derivazione (illustrato in basso) per una produzione di cloro
ottimale. Fra le installazioni con portate superiori a 18 m3/ora vi sono quelle che presentano impianti di pulizia interrati o
pompe di carico. Tali impianti DEVONO avvalersi di un circuito di derivazione insieme a SC-75, con una valvola di regolazione
della portata che garantisca il mantenimento della portata attraverso SC-75 entro l'intervallo stabilito.
"UPWARD FLOW"
Bypass Loop
FLOW
IN
FLOW IN
Flow Control Valve
cloro a sale SC-75 alla centralina
o scollegarlo, disattivare innanzi-
tutto l'alimentazione a corrente
alternata della centralina.
FLOW
OUT
NOT TO SCALE
VALVE FLOW OUT
105
Prima di connette-
re il produttore di
