Abschnitt 5
Installation
Diese Kapitel erläutert die Installation der SC-75-Salzelektrolysezelle im Rohrleitungssystem. Überprüfen Sie vor Beginn der
Installation das SC-75-Kit und die erforderliche Werkzeuge.
Hinweis: Hinweise zur Power Center-Installation Siehe "SC-75 Power Center Installationsleitfaden"
Hinweis: Das Salz ist nicht im Lieferumfang enthalten. Hinweise zum Salztyp Siehe "Welcher Salztyp soll verwendet werden?"

Erforderliche Werkzeuge

- Bandmass
- Kreuzschlitz- und Flachkopfschraubendreher
- Zange und Bügelsäge
- Ein Universal-PVC/CPVC/ABS-Reinigungsmittel mit NSF®-Zulassung
- Ein Universal-PVC/CPVC/ABS-Zement mit NSF®-Zulassung
Bei der Installation und der Verwendung dieses Elektrogeräts müssen stets grundlegende Sicherheitsvor-
kehrungen getroffen werden. Dazu gehören unter anderem:
GEFAHR: GEFAHR EINES STROMSCHLAGS, DER DEN TOD ODER SCHWERE VERLETZUNGEN ZUR FOLGE
HABEN KANN.
Vor Beginn der Installationsarbeiten ist die Netzversorgung am Trennschalter abzustellen/abzuschalten.
Es wird empfohlen, das SC-75 Power Center an einen Kreislauf mit Fehlerstromschutzschalter anzuschließen.
• Erdung (Potenzialausgleich) ist erforderlich. Die Installation und Erdung des Gerätes ist einem qualifizierten Fachmann
zu überlassen.
• Einbau für den Zugriff auf die Zellentasten und das Power Center.
• Lesen Sie die Vorsichtsmaßnahmen und Sicherheitsanweisungen Lesen Sie die Sicherheitsanweisungen vor Beginn der
elektrischen Verdrahtung. Die Verdrahtung ist einem qualifizierten Fachmann zu überlassen
• Den SC-75 mindestens 1 m entfernt von der Heizungssteckdose installieren.
• Rohrverbindungen: Nenngröße 80, Max.-Druck 5 Bar (75 psi) bei 21° C - PVC-Leitung 50 mm
• Betrieb des Geräts mit einem Mindestdurchfluss von 6 m³/h. Bei Anwendungen mit hohem Durchfluss werden die besten
Messergebnisse mit einer Bypass-Schleife erzielt.
• Der beste Durchfluss wird erzielt, wenn vor dem Zelleneingang ein gerades Rohr, mindestens 30 bis 45 cm, vorgesehen wird.
Installation der SC-75-Zellenbaugruppe
Montieren Sie die SC-75-Zellenbaugruppe ggf. mindestens 900 mm vom Heizungsanschluss entfernt.
Hinweis:Der beste Durchfluss wird erzielt, wenn vor dem Zelleneingang ein gerades Rohr, mindestens 300 bis 450 mm,
vorgesehen wird.
Hinweis: Rohrverbindungen: Nenngröße 80, Max.-Druck 5 Bar (75 psi) bei 21° C
So installieren Sie die SC-75-Zelle:
1. Montieren Sie die PVC-Verbindungen mithilfe von PVC-Kleber an der Rohrleitung. Lassen Sie den Kleber trocknen.
2. Montieren Sie die Zelle so, dass der Zugriff auf das Bedienfeld möglich ist. Montieren Sie die Zelle an den Anschlussstücken.
3. Überprüfen Sie den Sitz der O-Ringe.
4. Schalten Sie die Pumpe ein und unterziehen Sie die Anschlussstücke einer Sichtprüfung auf Undichtigkeiten.

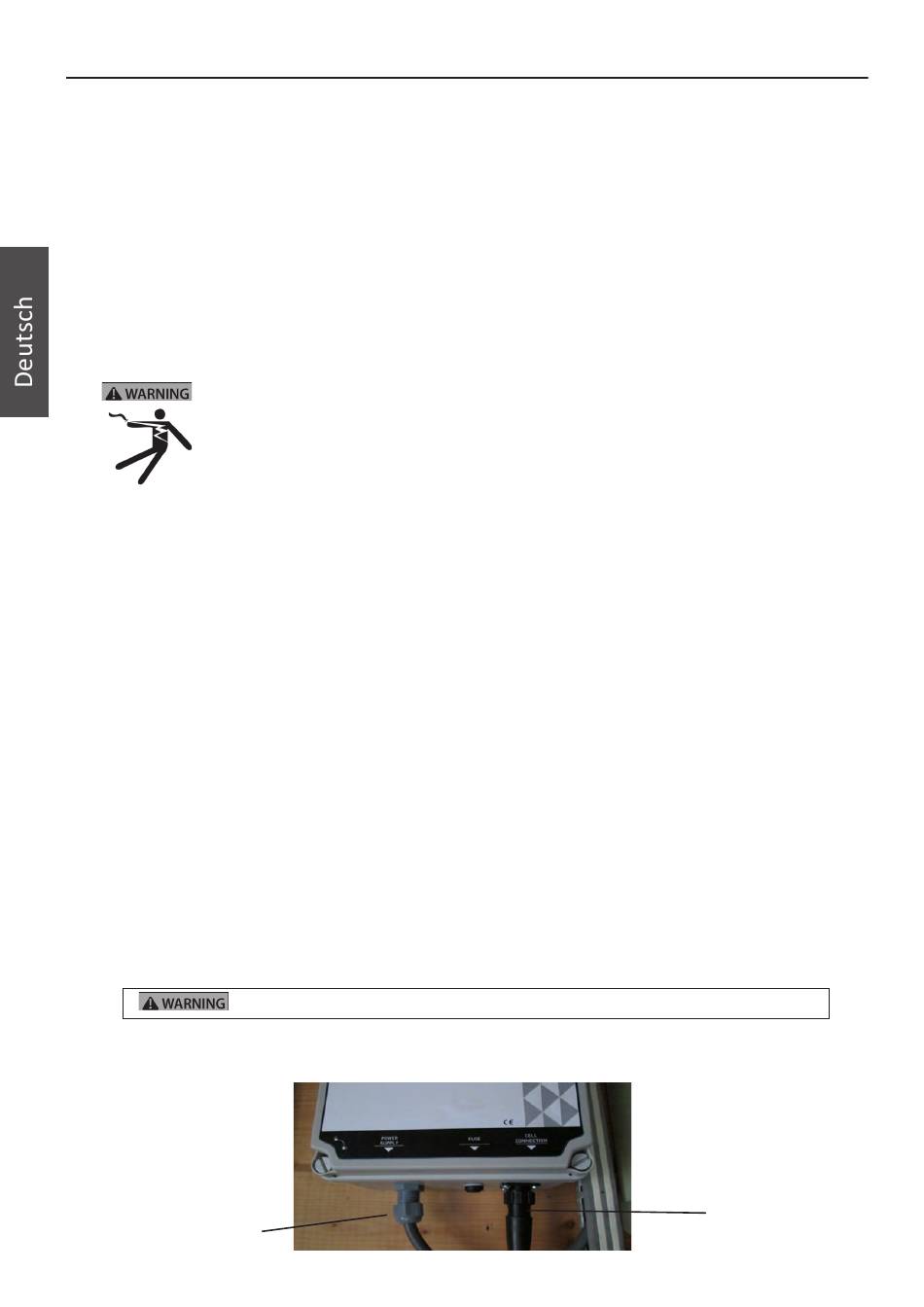

Verbinden Sie das Netzkabel der Zelle mit dem Power Center
Nach Abschluss der Zelleninstallation verbinden Sie das Netzkabel mit dem Power Center:
Schalten Sie die Netzversorgung des Power Center vor dem Herstellen von Verbindungen aus.
1. Schalten Sie die Wechselstromversorgung des Power Center vor dem Anschließen des Netzkabels aus.
2. Richten Sie die vier (4) Stifte des Netzkabelsteckers der Zelle am Anschluss unten am Power Center aus und führen Sie
den Stecker ein. Drehen Sie Steckermutter bis sie den Stecker arretiert.
Stecker Steckermutter
38
An Zellenbaugruppe
