Fehlerbehebung (Fortsetzung)
Problem
Die FLOW-LED ist rot.
Der SC-75 ist nicht an die
Stromversorgung angeschlos-
sen.
Systemspezifikationen - 230 V
Stromkreisschutz: zweipolig, 20 Amp, an der elektrischen Schalttafel.
Modell SC-75P (Stromversorgung)
Eingang: 50Hz, 220-240 VAC, 220 W, 1 Amp.
Wasserdurchfluss: 6 m³/h (25 GPM) - Max. Durchfluss: 24 m³/h (105 GPM) - Max. Druck: 5 Bar (75 PSI)

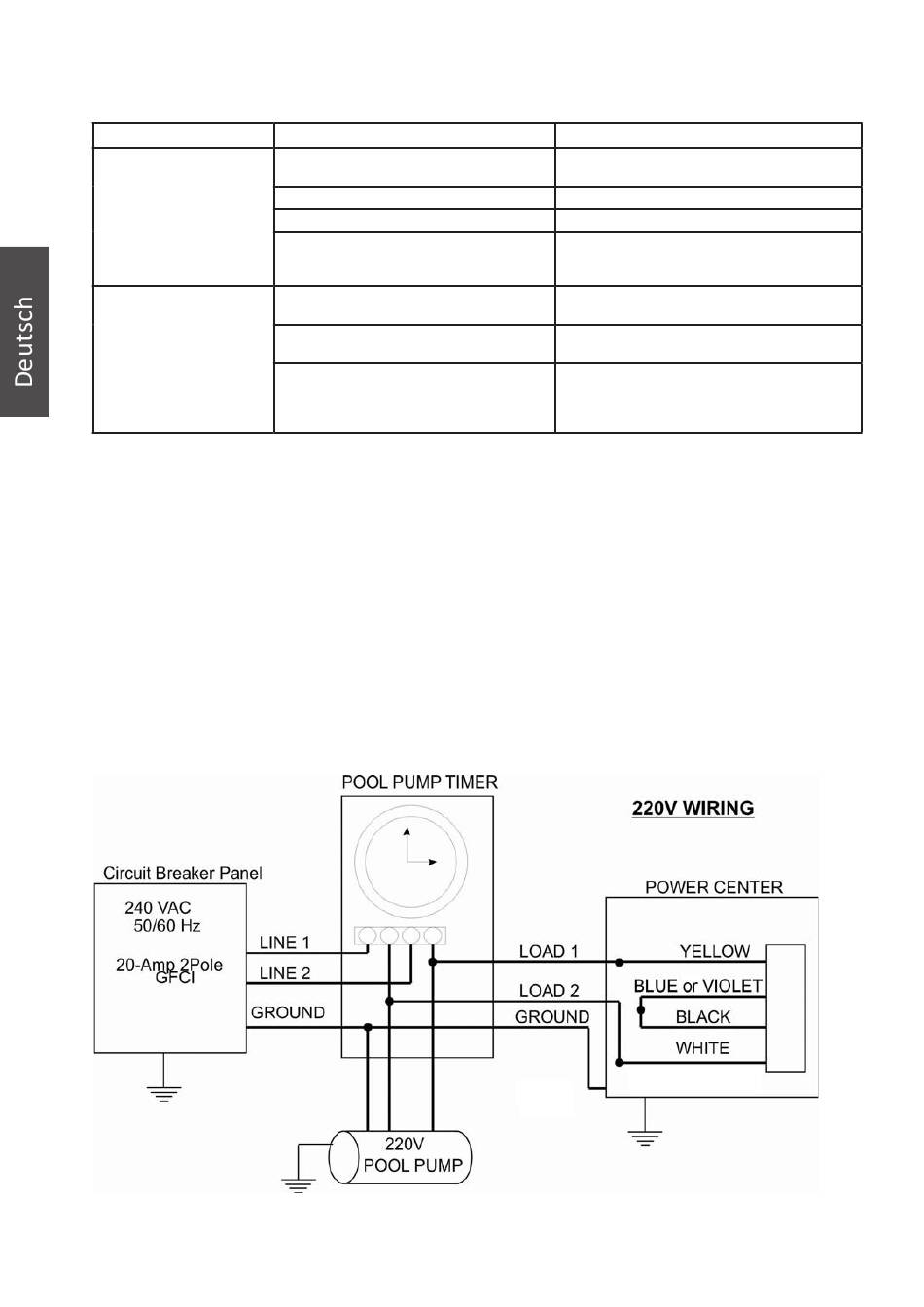

SC-75 AC-Verkabelungsanleitungen:
- Bei der Verwendung der SC-75-Salzelektrolysezelle und einer IntelliFlo-Pumpe (oder drehzahlgeregelten Pumpe)
mit dem Pentair IntelliPool-Automatisierungssystem lesen Sie bitte das IntelliPool-Installationshandbuchl - Kapitel
'Desinfektionsmittelanschluss - Alternative Salzelektrolysezelle.
- Bei der Verwendung der SC-75-Salzelektrolysezelle mit dem 'Pentair ControlPro Filtration Manager' und einer
drehzahlgeregelten Pumpe lesen Sie bitte das Installationshandbuch 'Pentair ControlPro Filtration Manager'.
Mögliche Ursache
Die Pumpe erzeugt unzureichenden Wasser-
durchfluss.
Geschlossene Ventile.
Verschmutzter Filter.
Hindernis in der Elektrolysezelle.
Sicherung in Power Center geöffnet.
Das Power Center wird nicht mit Wechselstrom
versorgt.
Transformatorleitungen nicht richtig im der
Power Center-Abdeckung angeschlossen.
40
Korrekturmaßnahme
Überprüfen Sie die Pumpe, d. h. eventuell saugt die
Pumpe nicht an oder die Siebkörbe sind verstopft.
Alle Ventile prüfen und richtig justieren.
Beachten Sie die Verfahren für die Filterreinigung.
Zelle zur Inspektion ausbauen. Beachten Sie die
Reinigungsverfahren. Siehe "Reinigung der Elekt-
rolysezelle"
Die AC-Sicherungen am Boden des Power Center
austauschen.
Überprüfen, ob die Zeitsteuerung das Power Center
mit 220 VAC versorgt.
Überprüfen Sie den Anschluss der Transformatorlei-
tungen an der AC-Quelle mithilfe des Verdrahtungs-
diagramm-Aufklebers an der Innenseite der Power
Center-Abdeckung.
Ausgang: 28 VAC bei 5,2 Amp Max.
