Sezione 5
Installazione
Questa sezione spiega come installare il produttore di cloro a sale SC-75 nell'impianto idraulico della piscina. Prima dell'installazione,
esaminare il contenuto del kit di SC-75 e gli attrezzi necessari.
Nota: per le istruzioni di installazione della centralina, consultare la "Guida all'installazione della centralina SC-75"
Nota: il sale non è fornito. Per dettagli relativi al tipo di sale da utilizzare, consultare "Che tipo di sale utilizzare".

Attrezzi necessari

- Metro a nastro
- Cacciavite a croce e a taglio
- Pinze e seghetto per metallo
- Appretto detergente multiuso PVC/CPVC/ABS approvato NSF®
- Cemento multiuso PVC/CPVC/ABS approvato NSF®
Quando si utilizzano prodotti elettrici è necessario attenersi sempre a precauzioni di sicurezza, fra cui le seguenti:
ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA, CON CONSEGUENTI POSSIBILI LESIONI GRAVI O MORTE.
Prima di intraprendere le attività di installazione, assicurarsi che l'alimentazione al circuito dell'impianto sia
scollegata all'altezza dell'interruttore generale. Si consiglia che la centralina di SC-75 sia collegata a un circuito
protetto da un interruttore automatico differenziale (GFCI).
• La messa a terra è obbligatoria. L'unità deve essere installata e messa a terra da un tecnico qualificato.
• Installare per consentire l'accesso ai pulsanti della cella e alla centralina.
• Leggere le precauzioni di sicurezza e le istruzioni importanti. Prima di tentare qualsiasi cablaggio elettrico, leggere le istruzioni
di sicurezza e attenervisi. Il cablaggio deve essere effettuato da un tecnico qualificato.
• Installare l'unità SC-75 ad almeno un metro di distanza dall'uscita del riscaldatore.
• Giunti delle tubazioni: Schedule 80, pressione massima 5 Bar (75 psi) a 21 °C - tubo PVC 50 mm
• Utilizzare l'unità con una portata minima di 6 m³/ora. Per le applicazioni con portate elevate, usare un circuito di derivazione
per un rilevamento della portata ideale.
• Prevedere almeno 300 - 450 mm di tubo dritto di fronte all'ingresso della cella.
Installazione del gruppo cella di SC-75
Installare il gruppo cella di SC-75 a non meno di 900 mm di distanza dall'uscita del riscaldatore, se presente.
Nota: per un rilevamento della portata ottimale, prevedere almeno 300 - 450 mm di tubo dritto di fronte all'ingresso della cella.
Nota: giunti delle tubazioni: Schedule 80, pressione massima 5 Bar (75 psi) a 21 °C
Per installare la cella di SC-75:
1. usando colla per PVC, montare i giunti PVC sul tubo dell'impianto idraulico. Consentire alla colla di asciugarsi.
2. Montare la cella in modo da non precludere l'accesso al pannello di controllo. Installare la cella sui giunti.
3. Assicurarsi che gli O-ring siano in sede.
4. Attivare la pompa ed effettuare un'ispezione visiva per individuare eventuali perdite attorno ai giunti.
Collegamento del cavo di alimentazione della cella alla centralina
Una volta ultimata l'installazione della cella, collegare il cavo di alimentazione alla centralina:
DISATTIVARE l'alimentazione dell'impianto principale alla centralina prima di effettuare la connessione
1. Assicurarsi che l'alimentazione AC sia DISATTIVATA prima di collegare il cavo di alimentazione alla centralina.

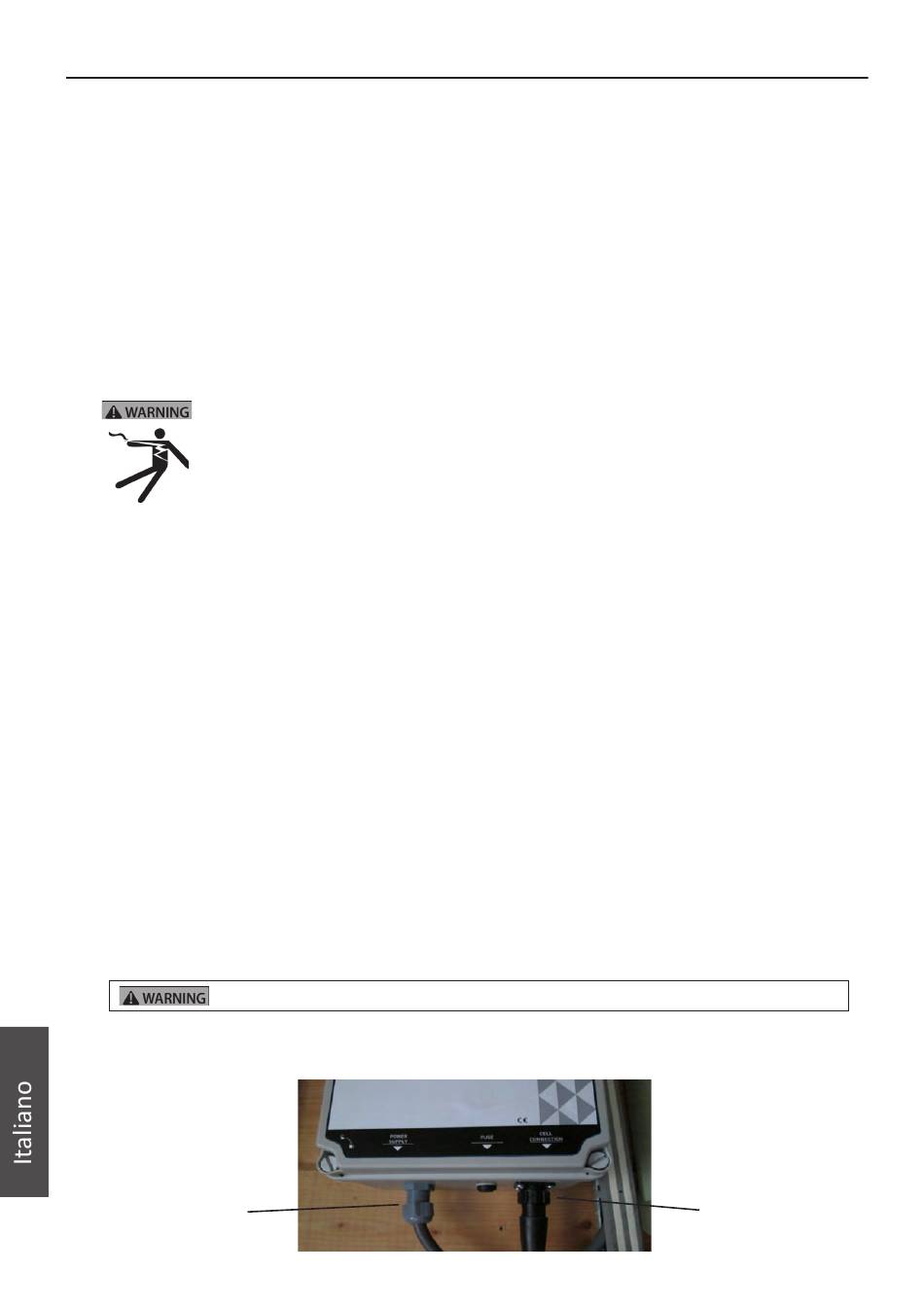

2. Allineare le quattro (4) coppiglie del connettore del cavo di alimentazione della presa di corrente sulla parte bassa della
centralina e inserire il connettore. Ruotare il dado tondo della presa di corrente finché non fissa il connettore in posizione.
Dado della presa di cor-
rente del connettore
118
Al gruppo cella
