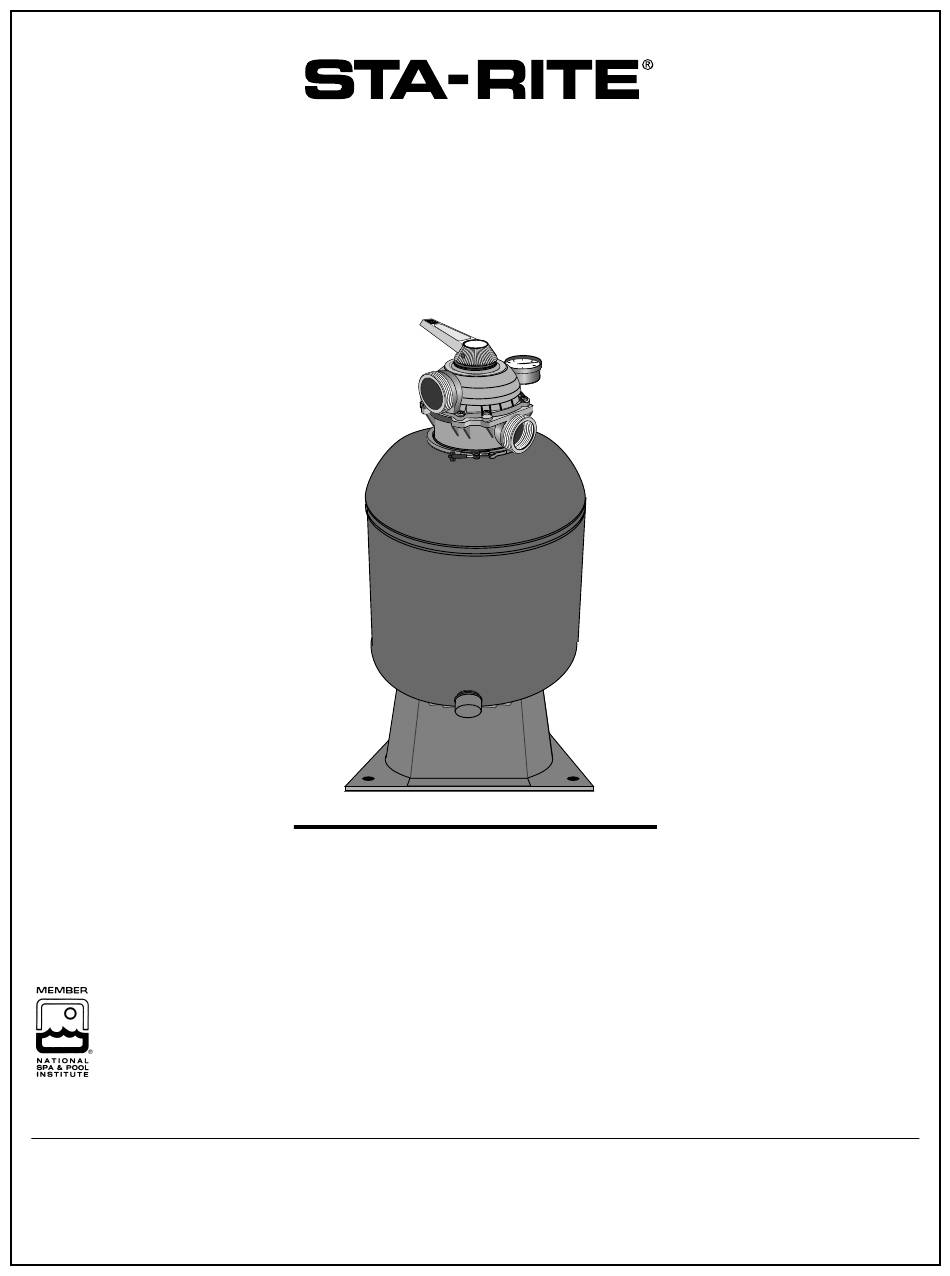

T-150BP-1
Sta-Rite Pool/Spa Group
293 Wright Street, Delavan, WI 53115
International: 262-728-5551, FAX: 262-728-7550
www.starite.com
Union City, TN • Delavan, WI • Mississauga, ON
© 2005, Sta-Rite Industries
CRISTAL-FLO
HIGH RATE SAND FILTERS
O
W
N
E
INSTALLATION, OPERATION & PARTS
T-170BP-1
TM
R '
S
M
A
N
Aquatools
.WATERFORD, WI.
53185
USA
729 0294
MODELS
T-200BP-1
T-240BP-1 T-300BP-2
U
A
L
This manual should be furnished to
the end user of this filter; its use will
reduce service calls and chance of
injury and will lengthen filter life.
S242 (Rev. 12/2/05)
Publicité
Manuels Connexes pour STA-RITE CRISTAL-FLO T-150BP-1
Sommaire des Matières pour STA-RITE CRISTAL-FLO T-150BP-1
- Page 1 Sta-Rite Pool/Spa Group 293 Wright Street, Delavan, WI 53115 International: 262-728-5551, FAX: 262-728-7550 www.starite.com Union City, TN • Delavan, WI • Mississauga, ON S242 (Rev. 12/2/05) © 2005, Sta-Rite Industries...
- Page 2 To avoid unneeded service calls, prevent possible injuries, and get the most out of your filter, READ THIS MANUAL CAREFULLY! The Sta-Rite Top Mounted Series High Rate Sand Filter: • Is designed to filter water for swimming pools. • Is an excellent performer; durable, reliable.
- Page 3 • Check all clamps, bolts, lids, and system accessories before testing. • BE SURE all air is out of system before testing. • Tighten Sta-Rite trap lids to 30 ft. lbs. (4.1 kg-cm) torque for testing. • Water pressure for test must be less than 25 PSI (172 kPa).
- Page 4 Waste Outlet 1-1/2" See Page 14 for Pressure Drop Curve. Union connection Pump Inlet 1-1/2" RECOMMENDED SAND GRADES: Return Outlet 2.88 (73) 1-1/2" Slip Use only: #20 Silica Sand, Size Range .40-.55mm., Uniformity Coefficient less than 1.75. NOTICE: Use of other sands will reduce filter performance, may damage pump, and will void warranty.
- Page 5 GENERAL INFORMATION • Clean a new pool as well as possible before filling pool and operating filter. Excess dirt and large particles of foreign matter in the system can cause serious damage to the filter and pump. NEVER test this filter with compressed air. Do not operate filter at water temperatures above 95°F (35°C).
- Page 6 Filter Setup A. Insert first lateral into socket; twist clockwise 1/4 turn to lock lateral into hub. Assembly: See Figures 2 through 5 for filter assembly. Lateral is correctly installed when slots face down. Loading Sand Media B. Insert assembly 1.To keep sand out of collector assembly, place plastic sand shield over top into top of of collector tube before pouring sand into filter (See Figure 5).
- Page 7 Startup/Operation (See Figure 9) Hazardous pressure. To avoid explosion and possible se- Delavan, WI. 53115 vere or fatal injury, filter system pressure must not exceed 50 PSI (345 kPa) under any circumstances. NEVER test this filter system with com- pressed air; never operate system with water temperature above 95° F (35°...
- Page 8 MAINTENANCE General: • Wash outside of filter with a mild detergent and water. Rinse off with hose. NOTICE: DO NOT use solvents to clean filter; solvents may damage plastic components in system. • Inspect sand bed at least once a year to remove foreign material which has not been backwashed out of system.
- Page 9 2. Remove drain plug from filter. 3. Drain filter tank completely and replace drain cap (Figure 13, Page 10). Aquatools .WATERFORD, WI. 53185 4. Cover with plastic or tarpaulin to protect from weather, but do not seal from air circulation. 5.
- Page 10 4. Reassemble Valve: A. Replace plug gasket and shaft, mounting spring, washers, and O-Ring on plug shaft. Lubricate O-Ring with Amojel. B. Replace lid; match screw holes in lid and body. C. Press down on lid to allow screws to engage nuts; tighten each nut se- curely.
- Page 11 TROUBLESHOOTING GUIDE 1. Short Cycle between backwashes: NOTICE: Time between backwashes will vary with each installation and be- tween different areas of the country. Ask installer about normal backwash in- terval in your area. The following causes and remedies are for cycle times shorter than normal for your area.
- Page 12 REPAIR PARTS – TANKS Aquatools .WATERFORD, WI. 53185 T-150BP-1, T-170BP-1, T-200BP-1, T-240BP-1, T- 300BP-2 757 0294 Model Description Used T-150BP-1 T-170BP-1 T-200BP-1 T-240BP-1 T-300BP-2 Multiport Valve, Top Mount (Includes Key Nos. 2 and 3) WC112-148A WC112-148A WC112-148A WC112-148A 14971-TM-22-L O-Ring, Valve Flange U9-369 U9-369 U9-369...
- Page 13 REPAIR PARTS – MULTI-PORT VALVES WC112-148A #14971-TM-22-L 1343 1094 Part Description Qty. WC112-148A 14971-TM-22-L Valve Handle Decal 14965-0021 –– Handle 14962-0032 14971-SM10E1 Dowel Pin 35857-0021 14971-SM10E2 Washer 14965-0007 14971-SM10E3 Operating Instruction Decal 14965-0020 –– Screw 37337-3056(7) 14971-SM10E4(10) Valve Cover 14965-0011 14971-SM20E6 O-Ring 35505-1228...
- Page 14 T-240BP-1 T-300BP-2 T-150BP-1 T-170BP-1, T-200BP-1 Capacity (GPM) Figure 14 – Pressure Drop Curve - Filter Position...
- Page 15 • Complete a warranty registration at www.staritepool.com by clicking on “Register Products” and selecting Sta-Rite Pool OR • Complete bottom portion completely and mail within 10 days of installation to Sta-Rite, Attn.: Pool Warranty Dept., 293 Wright St., Delavan , WI 53115 Warranty Registration Card ■...
- Page 17 Sta-Rite Pool/Spa Group 293 Wright Street, Delavan, WI 53115 International: 262-728-5551, FAX: 262-728-7550 www.starite.com Union City, TN • Delavan, WI • Mississauga, ON S242 (Rév. 2/12/05) © 2005, Sta-Rite Industries...
- Page 18 Pour éviter les appels inutiles d'un réparateur, éviter toutes blessures possibles et obtenir le plus de rendement de ce filtre, LIRE ATTENTIVEMENT CETTE NOTICE! Le filtre à sable à grand débit Sta-Rite à vanne montée sur le dessus : • est conçu pour filtrer l'eau des piscines.
- Page 19 • Vérifier tous les colliers, couvercles, accessoires et toutes les vis du système. • S'ASSURER que tout l'air est purgé du système. • Resserrer le couvercle de la crépine des pompes Sta-Rite au couple de 4,1 kg-cm (30 lb-pi). • La pression de l'eau doit être inférieure à 172 Kpa (25 lb/po •...
- Page 20 Sortie eau usée – Raccord Waste Outlet 1-1/2" Se reporter à la page 14 pour la courbe de chute de pression. union de 1-1/2 pouce Union connection Admission d’eau de la pompe de 1-1/2 pouce Pump Inlet 1-1/2" CALIBRES DU SABLE RECOMMANDÉ : Sortie de retour de Return Outlet 1-1/2 pouce, à...
- Page 21 RENSEIGNEMENTS GÉNÉRAUX • Si la piscine est neuve, la nettoyer le mieux possible avant de la remplir et de faire fonctionner le filtre. Le filtre et la pompe risquent d'être sérieusement endommagés si le système contient trop de saletés et de grosses particules de corps étrangers. NE JAMAIS contrôler ce filtre à...
- Page 22 A. Introduire le premier tube latéral dans la Eau usée : A. Insert first lateral into socket; douille : le tourner à droite de 1/4 de tour twist clockwise 1/4 turn pour le verrouiller dans le raccord. Le tube • S'assurer que toutes les dispositions prises pour l'élimination de l'eau usée se to lock lateral into hub.
- Page 23 Mise en service/fonctionnement (Voir la Figure 9) Pression dangereuse. Pour éviter une explosion et des Delavan, WI. 53115 blessures graves possible, voire mortelles, la pression du système de filtration ne doit jamais dépasser 345 Kpa (50 lb/pi ). NE JAMAIS contrôler ce système de filtration à...
- Page 24 ENTRETIEN Généralités : • Laver l'extérieur du filtre avec un détergent doux et de l'eau. Le rincer avec un tuyau d'arrosage. NOTA : NE PAS utiliser de dissolvants pour nettoyer le filtre, car ils risquent d'en- dommager les éléments en plastique du système. •...
- Page 25 d'antigel à base d'éthylène-glycol - ce produit est toxique et il risque d'endom- mager les éléments en plastique. 1. Ouvrir tous les robinets du système. Régler la vanne à orifices multiples sur Aquatools .WATERFORD, WI. 53185 «WINTERIZE» pour permettre à l'air de pénétrer dans tous les orifices. 2.
- Page 26 4. Remontage de la vanne : A. Reposer le joint du bouchon et l'arbre, le ressort de montage, les rondelles et les joints toriques sur l'axe du bouchon. Lubrifier le joint torique avec de l'Amojel. B. Remettre le couvercle en place; assortir les trous des vis du couvercle avec ceux du corps.
- Page 27 GUIDE DE DIAGNOSTIC DES PANNES 1. Intervalles de fonctionnement courts entre les lavages à AVERTISSEMENT contre-courant : NOTA : L'intervalle entre les lavages varie avec chaque installation et selon les régions du pays. Demander à l'installateur quels sont les intervalles normaux pour le lavage à...
- Page 28 Liste des pièces de Aquatools .WATERFORD, WI. 53185 rechange - Réservoir T-150BP-1, T-170BP-1, T-200BP-1, T-240BP-1, T-300BP-2 757 0294 Modèle Réf. Désignation Qté T-150BP-1 T-170BP-1 T-200BP-1 T-240BP-1 T-300BP-2 Vanne à orifices multiples (y compris réf. nos 2 et 3) WC112-148A WC112-148A WC112-148A WC112-148A 14971-TM-22-L...
- Page 29 Liste des pièces de rechange - Vanne WC112-148A #14971-TM-22-L 1343 1094 Réf. Description Qté. WC112-148A 14971-TM-22-L Décalcomanie - Poignée de la vanne 14965-0021 –– Poignée 14962-0032 14971-SM10E1 Goupille d’immobilisation 35857-0021 14971-SM10E2 Rondelle 14965-0007 14971-SM10E3 Décalcomanie - Instructions de fonctionnement 14965-0020 ––...
- Page 30 (110,3) T-240BP-1 (96,5) (82,7) T-300BP-2 T-150BP-1 (68,9) T-170BP-1, (55) T-200BP-1 (41) (27,6) (13,8) (75,7) (151,4) (227,1) (302,8) (378,5) (454,2) Capacity (GPM) Capacitè GPM (LPM) Figure 14 – Courbe de Chute de Pression - Position «Filter»...
- Page 31 • Remplissez le formulaire d’enregistrement de garantie disponible sur le site www.staritepool.com en cliquant sur « Register Products », puis sur Sta-Rite Pool OU • Remplissez le coupon ci-dessous et envoyez-le par la poste dans les 10 jours après l’installation à Sta-Rite, à l’attention du Service des garanties de piscine, 293 Wright St., Delavan, WI 53115 Carte d’enregistrement de garantie...
