• Sensor de flujo: un sensor de flujo garantiza que siempre haya agua circulando por el sistema SC-75. Si el sistema SC-75
no se instala correctamente o no recibe la cantidad de agua adecuada, no se producirá cloro.
• Sensor de temperatura: para proteger el sistema SC-75 de posibles daños cuando la temperatura del agua de la piscina cae
por debajo de los 11 °C, ± 1,67 °C, el sensor de temperatura desactiva la célula, ilumina la luz AGUA FRÍA y no se produce cloro.
• Sensor de sal: los dos (2) sensores de sal del sistema SC-75 se activan cada vez que el sistema se activa y vuelven a
activarse cada 12 horas de funcionamiento continuo. Cada una de estas veces, los indicadores LED del nivel de sal parpadean
de forma secuencial durante dos (2) minutos para indicar que el sistema SC-75 se encuentra en modo análisis. Después de
dos (2) minutos, los indicadores LED señalarán uno (1) de los tres (3) rangos de salinidad. Para obtener más información,
véase el apartado "Indicadores LED de estado del nivel de sal".
Nota: la lectura del sensor de sal tiene una precisión de +/- 500 ppm.

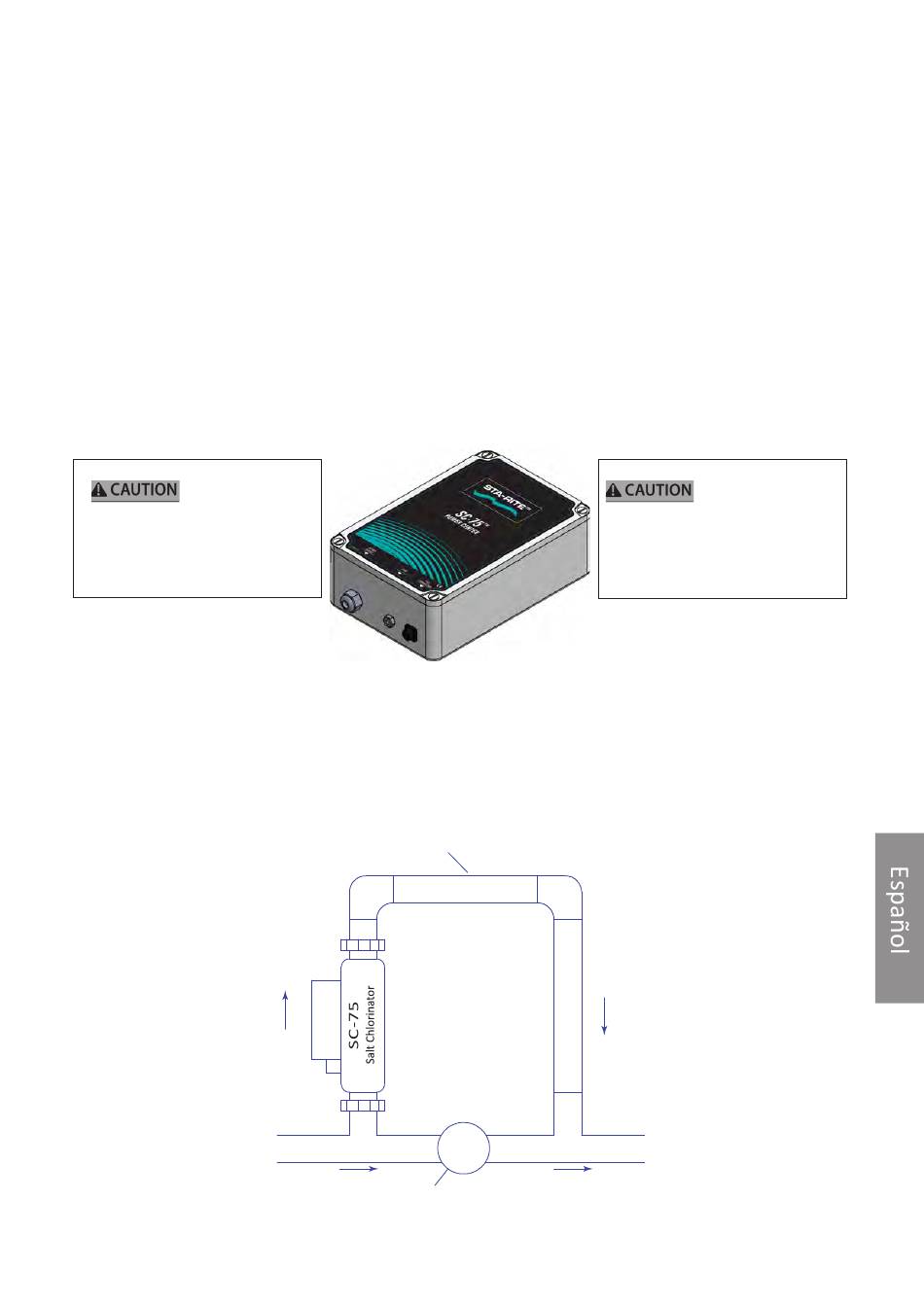

Caja de alimentación del sistema SC-75
La alimentación eléctrica está conectada a la fuente de alimentación eléctrica de la bomba de circulación de la piscina, de
forma que el sistema SC-75 solo funciona si la bomba está encendida. La caja de alimentación debe montarse en la pared en
posición vertical, a una distancia máxima de tres (3) metros de la célula. La caja de alimentación contiene el transformador,
el fusible y el conector de la célula. Para ofrecer protección adicional, se monta un portafusibles en la base de la caja de
alimentación. La caja de alimentación no incorpora otros controles ni luces. Para obtener información sobre la instalación y el
uso correcto de la caja de alimentación, consulte el apartado "Guía de instalación de la caja de alimentación del sistema SC-75".
La caja de alimen-
tación del sistema
SC-75 NO controla la bomba. El
clorador salino SC-75 solo pro-
duce cloro cuando la bomba está
encendida.
Diagrama de instalación circular
El clorador salino SC-75 está diseñado para funcionar con caudales de agua de 5,7 m³/h a 24 m³/h, sin superar este último. Para
caudales superiores a 18 m³/h debe utilizar un circuito de derivación (como el que se muestra a continuación) para optimizar
la producción de cloro. Las instalaciones con caudales superiores a 18 m³/h incluyen aquellas que cuentan con sistemas de
limpieza o bombas de sobrepresión. Estos sistemas deben incorporar un circuito de derivación al sistema SC-75 con una
válvula de control de flujo que garantice el mantenimiento del flujo de agua dentro de los caudales nominales designados.
"UPWARD FLOW"
Bypass Loop
FLOW
IN
FLOW IN
Flow Control Valve
caja de alimentación del clorador
salino SC-75, desconecte la CA de
la caja de alimentación.
FLOW
OUT
NOT TO SCALE
VALVE FLOW OUT
85
Antes de conectar
o desconectar la
