Collegamento dell'alimentazione AC alla centralina usando un controller automatico
Collegare l'alimentazione AC alla centralina usando un controller automatico come segue:
1. ATTENZIONE IMPORTANTE: assicurarsi che la linea di alimentazione AC della centralina sia DISATTIVATA prima di
collegare l'alimentazione AC alla centralina.
2. Usare un cavo isolato a tre conduttori 12-14 AWG per la connessione principale dell'alimentazione AC. Collegare la
centralina alla fonte di alimentazione AC della pompa della piscina. La centralina deve essere collegata all'interruttore del
motore della pompa o a un controller automatico.
3. Collegare il cavo di TERRA in entrata al terminale di terra nella centralina.
5. Riposizionare il coperchio della centralina e fissarlo con l'apposita vite.
6. L'installazione della centralina è ultimata. Per informazioni sul funzionamento di SC-75, fare riferimento alla relativa
guida all'uso.
Collegare i cavi di alimentazione
in entrata dal relè del centro di
carico/pompa del filtro (cavo a tre
conduttori 12-14 AWG) ai
cavi di alimentazione AC della
centralina di SC-75.
Uscita del condotto per la
fonte del cavo di alimen-
tazione AC

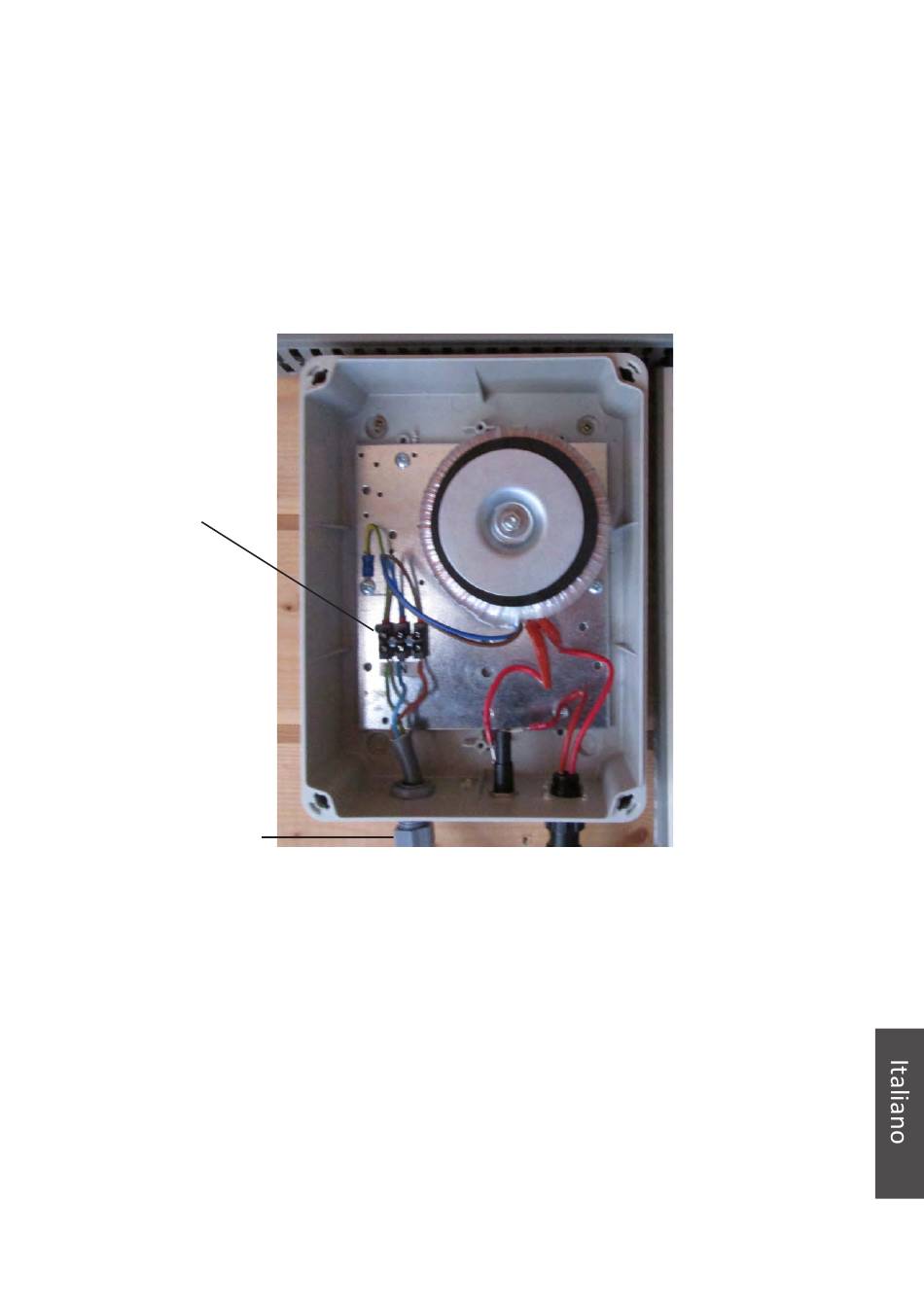

Centralina di SC-75 (coperchio rimosso)
