Section 5
Installation
Cette section décrit l'installation du chlorinateur à sels SC-75 sur le système de plomberie de la piscine. Avant l'installation,
revoir le contenu du kit SC-75 et les outils requis.
Remarque : pour connaître les instructions d'installation du centre d'alimentation, voir le « Guide d'installation du centre
d'alimentation SC-75 »
Remarque : le sel n'est pas fourni. Pour plus de détails sur le type de sel à utiliser, voir « Quel type de sel utiliser ».
Outils requis
- Mètre à ruban
- Tournevis cruciforme et plat
- Pinces et scie à métaux
- Un apprêt de nettoyage tout emploi approuvé NSF®PVC/CPVC/ABS
- Un ciment tout emploi approuvé NSF®PVC/CPVC/ABS
Lors de l'utilisation de produits électriques, prenez toujours des précautions de sécurité élémentaires,
notamment :
DANGER : RISQUE DE CHOC ÉLECTRIQUE POUVANT CAUSER DE SÉRIEUSES BLESSURES, VOIRE LA MORT.
Avant d'installer l'appareil, s'assurer que toute l'alimentation du circuit alimentant le système est déconnectée/
éteinte au niveau du disjoncteur. Il est recommandé de connecter le centre d'alimentation SC-75 à un circuit
protégé par un disjoncteur de fuite à la terre.
•
La mise à la terre est requise. L'appareil doit être installé par une personne qualifiée, et mis à la terre.
•
Installer de façon à permettre l'accès aux boutons de la cellule et au centre d'alimentation.
•
Lire les précautions de sécurité et les instructions importantes. Avant d'effectuer tout branchement électrique, lire et
suivre les instructions de sécurité. Le câblage ne doit être effectué que par un professionnel qualifié.
•
Installer le chlorinateur SC-75 à une distance minimale de 1 mètre de la sortie du radiateur.
•
Raccords de tuyau : modèle 80, pression maximale 5 Bar (75 psi) à 21°C -Tuyau PVC 50 mm
•
Utiliser l'appareil avec un flux minimal de 6m³/h. Pour les applications à flux important, utiliser un by-pass pour une
meilleure détection du flux.
•
Laisser au moins 30 à 45 cm de tuyau droit devant l'entrée de la cellule.
Installer l'ensemble cellule SC-75
Installer l'ensemble cellule SC-75 à une distance minimale de 900 mm de la sortie de radiateur, le cas échéant.
Remarque : pour obtenir un meilleur flux, laisser au moins 300 à 450 mm de tuyau droit devant l'entrée de la cellule.
Remarque : Raccords de tuyau : modèle 80, pression maximale 5 Bar (75 psi) à 21°C
Installer la cellule SC-75 :
1. Avec la colle PVC, installer les raccords PVC sur les tuyaux de plomberie. Laisser la colle sécher.
2. Monter la cellule de manière à pouvoir accéder au panneau de commande. Installer la cellule sur les raccords.
3. S'assurer que les joints toriques sont bien installés.
4. Allumer la pompe et inspecter visuellement les fuites autour des raccords.
Connecter le câble d'alimentation de la cellule au centre d'alimentation.
Une fois l'installation de la cellule terminée, connecter le câble d'alimentation au centre d'alimentation :
1. S'assurer que l'alimentation CA est coupée avant de connecter le cordon secteur au centre d'alimentation.

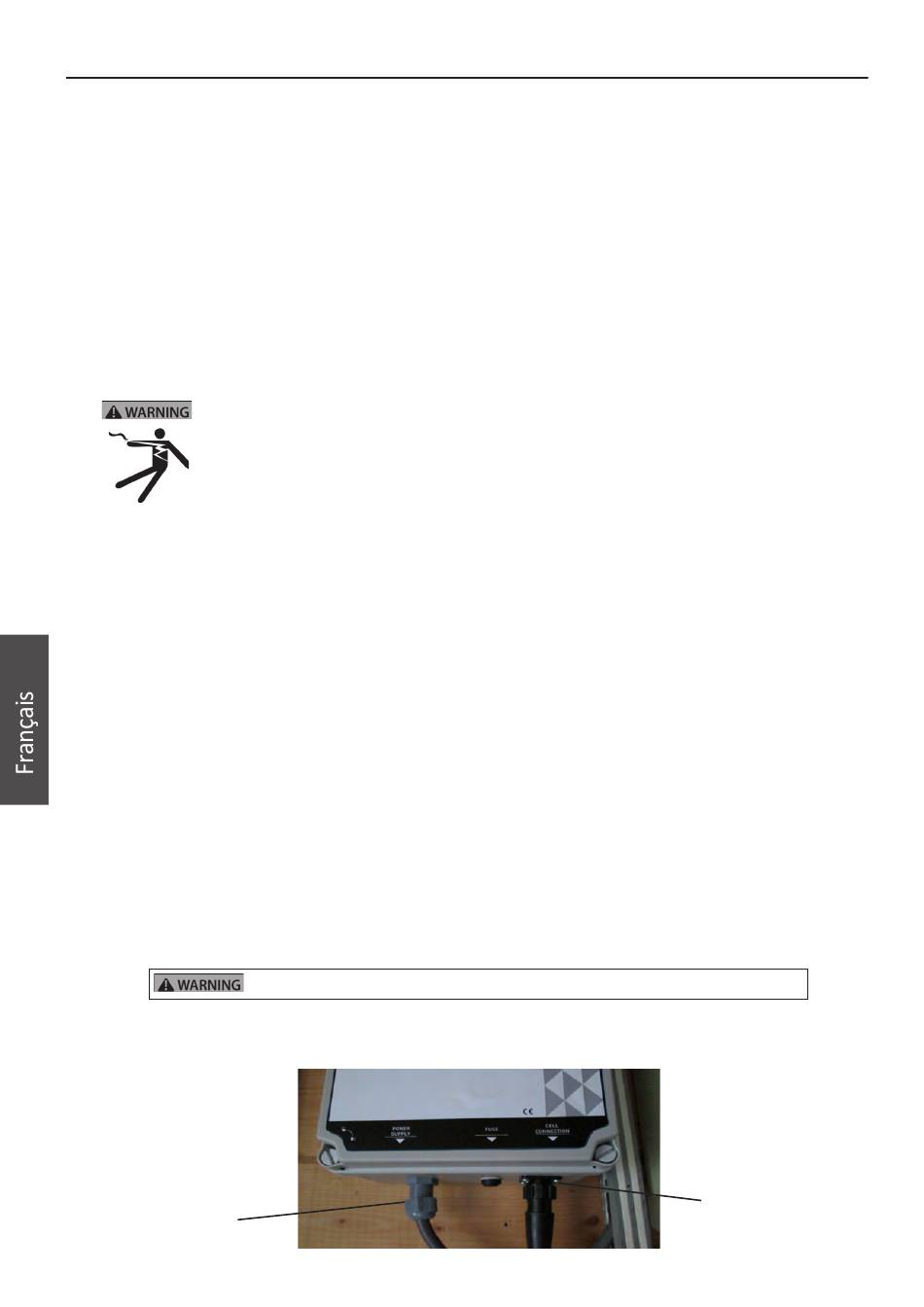

2. Aligner les quatre (4) broches du connecteur de cordon secteur de la cellule avec la prise au bas du centre d'alimentation,
puis insérer le connecteur. Tourner l'écrou rond de la prise pour bloquer le connecteur en place.
Écrou de prise de connecteur
Couper le courant alimentant le centre d'alimentation avant de procéder aux connexions
78
Pour l'ensemble cellule
