4.11 Installazione dell'unità di controllo e del compres-
sore
Considerare che per le linee di collegamento tra la cisterna
e l'unità di comando si deve posare un condotto vuoto (DN
100).
Indicazioni generali
ATTENZIONE: per l'esecuzione degli allacciamenti
elettrici, la KESSEL consiglia di incaricare un azienda
specializzata del settore elettrotecnico. Mettere in fun-
zione l'impianto solo dopo l'ultimazione del montaggio.
Durante i lavori di collegamento, l'impianto non deve es-
sere allacciato alla rete.
Centralina e compressore devono essere installati in un lo-
cale asciutto, protetto da gelo e inondazioni. Assicurare un
montaggio che non consente ristagni. Garantire una buona
ventilazione del locale nel quale viene installato il compres-
sore. Per proteggere quest'ultimo dal surriscaldamento, as-
sicurare una circolazione d'aria sufficiente, soprattutto in
caso di apparecchiature installate in un quadro di comando
ad armadio collocato all'esterno. Una bassa temperatura
4. Installazione e montaggio

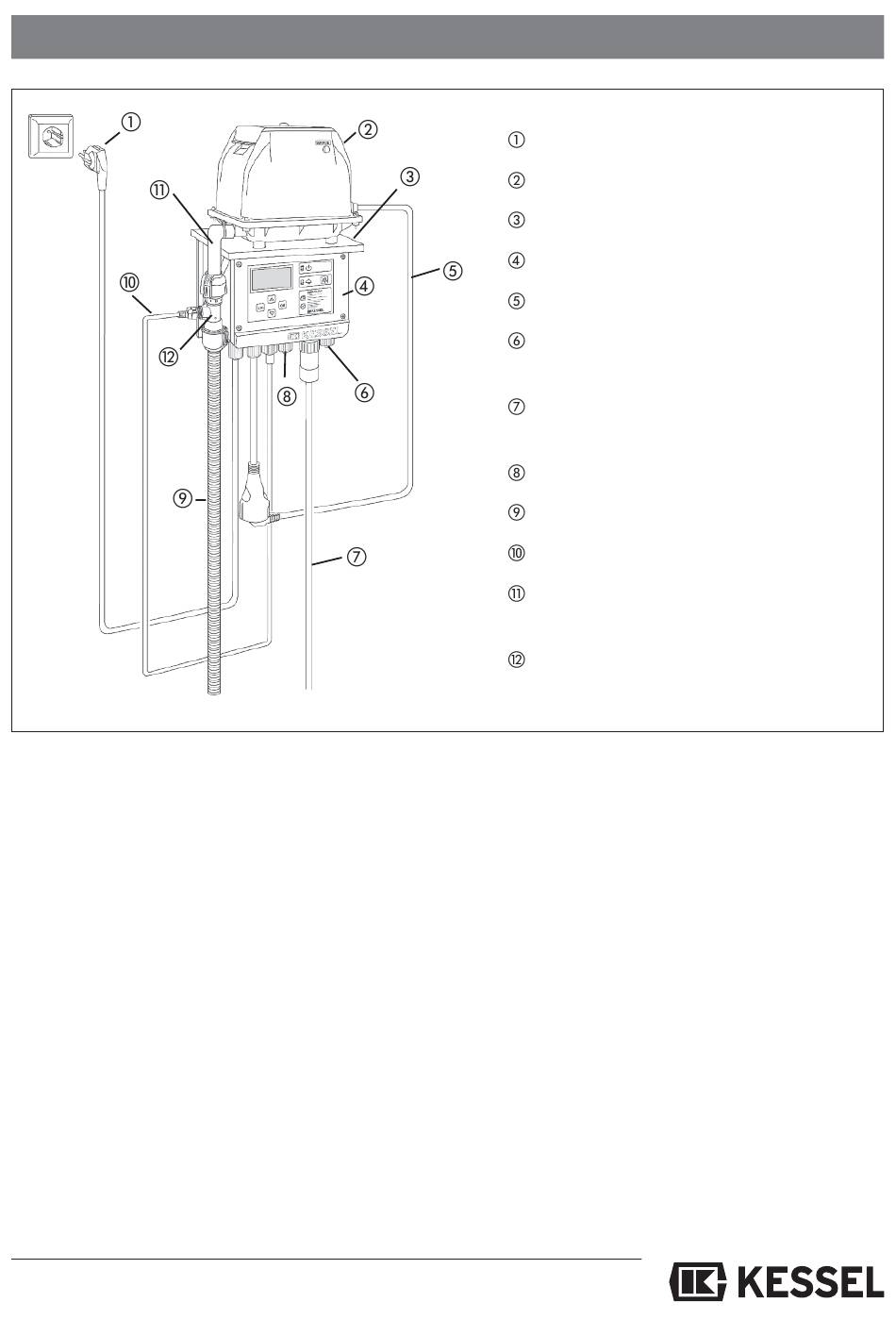

Allacciamento alla rete
Compressore
Mensola
Unità di controllo
Allacciamento alla rete del compressore
Connettore per un contatto a potenziale
zero
Collegamento blocco valvole (incl. interrut-
tore a galleggiante)
Collegamento dei segnalatori esterni
Collegamento aria compressa blocco valvole
Collegamento sensore aria compressa
Gomito per collegamento tubo flessibile aria
compressa
Raccordo rapido
ambiente assicura una lunga durata di membrane e valvole.
Il compressore non dovrebbe essere fatto funzionare in am-
bienti polverosi. Un surriscaldamento dovuto a filtri ostruiti
accorcia la durata di membrane e filtri. Il compressore deve
essere protetto da irradiazioni solari dirette, pioggia, neve e
gelo. L'aria ambiente aspirata deve essere priva di gas o va-
pori infiammabili o aggressivi. La conduttura flessibile tra
centralina e cisterna deve essere la più corta e diritta possi-
bile. Cambiamenti di direzione devono essere realizzati con
curve lunghe invece che con angolazioni strette.
Il compressore deve essere posizionato durante l'installa-
zione in ambienti privi di gelo sopra il controllo su un piano
adatto o una console per evitare eventuali danni. Quando si
monta all'interno di un armadio all'esterno del compressore
è installato e collegato sotto l'unità di controllo.
In caso di montaggio su un fondo instabile, le vibrazioni
possono generare fastidiosi rumori.
Per evitare un carico unilaterale delle membrane e ridurre
così la durata dei componenti, il compressore deve essere
montato orizzontalmente.
Il compressore deve appoggiare correttamente e saldamen-
te su tutte le quattro basi di gomma.
