Kessel InnoClean PLUS Instructions De Montage page 63

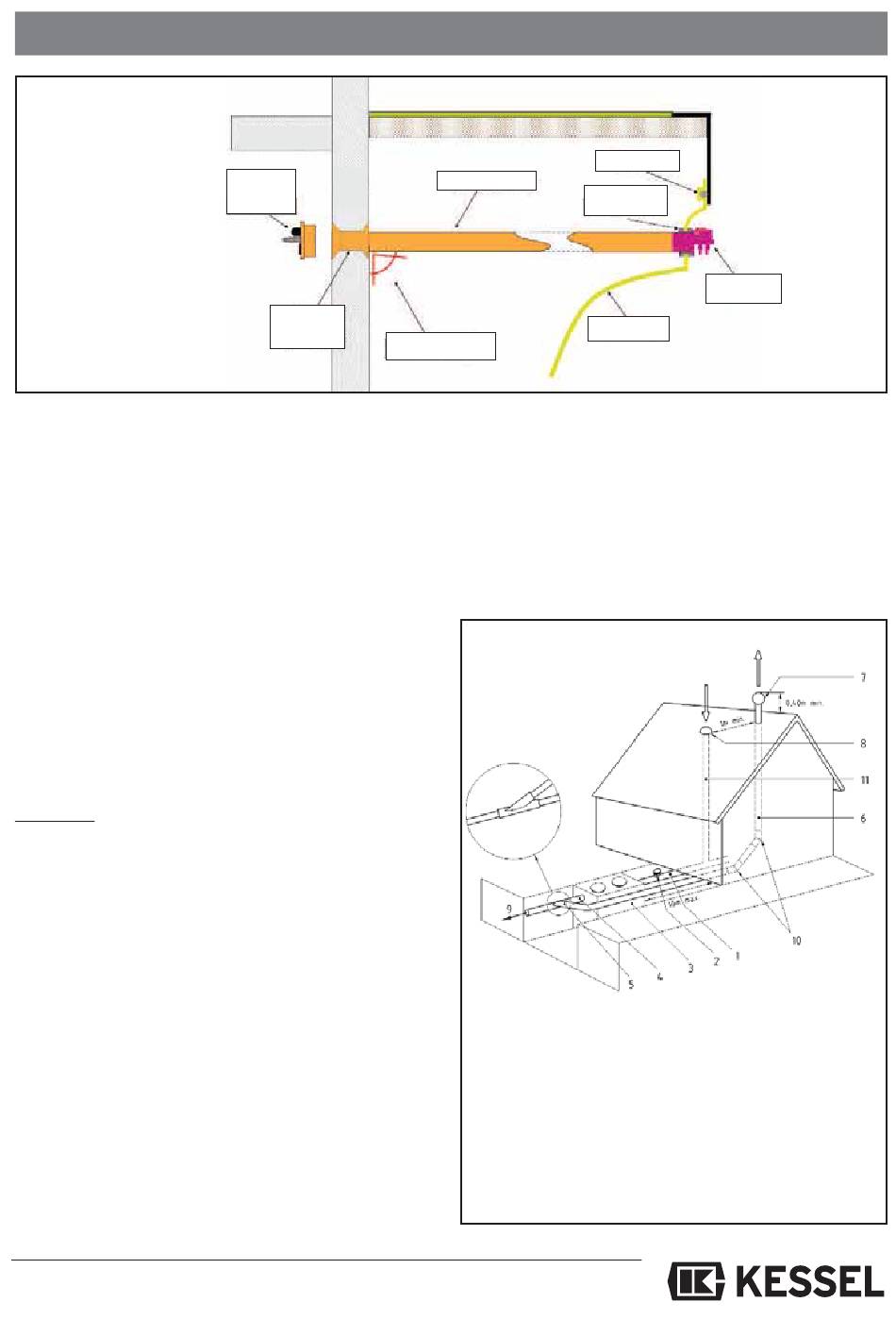

• Gaine pour câblage
La liaison entre le boîtier de commande / compresseur et
bloc de soupape / cuve InnoClean PLUS sera assurée par
une gaine pour câbles (tube KG en PVC et de dimension DN
100). La gaine vide doit avoir sur toute sa longueur une
pente permanente de ≥ 2 ° ° vers la cuve. Pour la réalisation
du mur du bâtiment, KESSEL recommande d'avoir recours
à des réalisations commerciales (voir figure).
Pour l´étanchéitée de la gaine pour câbles située dans le
bâtiment, KESSEL propose une pièce spéciale (Référence
de commande 97711) afin d'obtenir une protection contre
les odeurs.
Les changements de direction doivent être réalisés avec
des coudes avec un angle de 30 ° au maximum.
Attention: toutes les conduites, qu'elles soient temporaires
ou définitives, doivent être étanchéifiées avec du scotch
pour éviterl'entrée d´impuretés l´ors der la pose.
Remarque:
Dans la zone du trou d homme, les cuves peuvent être percé
pour les conduites de raccordement et de ventilation sup-
plémentaires. Il faut alors utiliser les couronnes de scie clo-
che originales et les joints de passage pour tube de KESSEL
(KESSEL - Scie cloche DN 50 - DN 150, référence 50100)
Dispositif d´étanchéité KESSEL:
DN 50 Réf : 850114
DN 70 Réf : 850116
DN 100 Réf : 850117
DN 125 Réf : 850118
DN 150 Réf : 850119)
Les percements doivent être exécutés, si possible, sur des
surfaces planes. Pour une étanchéité optimale du perce-
ment, la distance entre le bord et le contour inégal, doit être
au moins 15 mm afin que le joint soit positionné de façon ré-
gulière autour du trou.
4. Installation et montage
Dalle en béton
Dispositif
Cloison
d´étanchéité
Réf : 97711
Réalisation de
passage de
cloison Pentes au minimum de
2° par rapport au cuve
Joint réf : 860116
Tube DN 100 (Ø110)
Joint au passage
des tubes
Bloc de soupape
InnoClean PLUS
• Ventilation
La ventilation de l'installation se fait via une conduite d´ali-
mentations. Dans un diamètre DN 100 (Ø110) . Une condui-
te de ventilation secondaire peut être raccordé au trou
d´homme. Dans ce cas, il faut utiliser la scie cloche corres-
pondante et le joint adéquat KESSEL (voir la figure en page
5). KESSEL recommande l'application d'un filtre à charbon
actif pour éviter les mauvaises odeurs.
1) Canalisation d'amenée des eaux usées domestiques (pente de 2 - 4 %).
2) Té ou boîte de branchement ou d'inspection
3) Fosse septique
4) Canalisation d'écoulement des eaux prétraitées (pente de 0,5 % min.)
5) Piquage de ventilation haute réalisé à l'aide d'une culotte à 45°.
6) Tuyau d'extraction diamètre 100 mm min. sur toute sa longueur et
sanconre-pente. Ventilation haute.
7) Dispositif d'extraction à 0,40 m au-dessus du faîtage
8) Dispositif d'entrée d'air (ventilation primaire) par chapeau de ventilation
9) Évacuation des eaux usées prétraitées (vers dispositif de traitement)
10) Succession de deux coudes à 45°
11) Colonne de ventilation primaire raccordée à l'évacuation des eaux
usées domestiques (WC, lavabo, baignoire, etc.)
63
Paroi de la cuve
INNOCLEAN PLUS
