LineFinish Streifendüsentabelle
Düsen
Linienbreite
Teil Nr.
0561504 2"-3" (51- 76 mm)
0561508 4"-8" (102-203 mm)
0561704 2"-3" (51- 76 mm)
0561708 4"-8" (102-203 mm)
0561712 6"-12" (152-305 mm)
0561904 2"-3" (51- 76 mm)
0561908 4"-8" (102-203 mm)
0561912 6"-12" (152-305 mm)
0562108 4"-8" (102-203 mm)
0562112 6"-12" (152-305 mm)
0562308 4"-8" (102-203 mm)
0562328 14"-20" (356-711 mm)

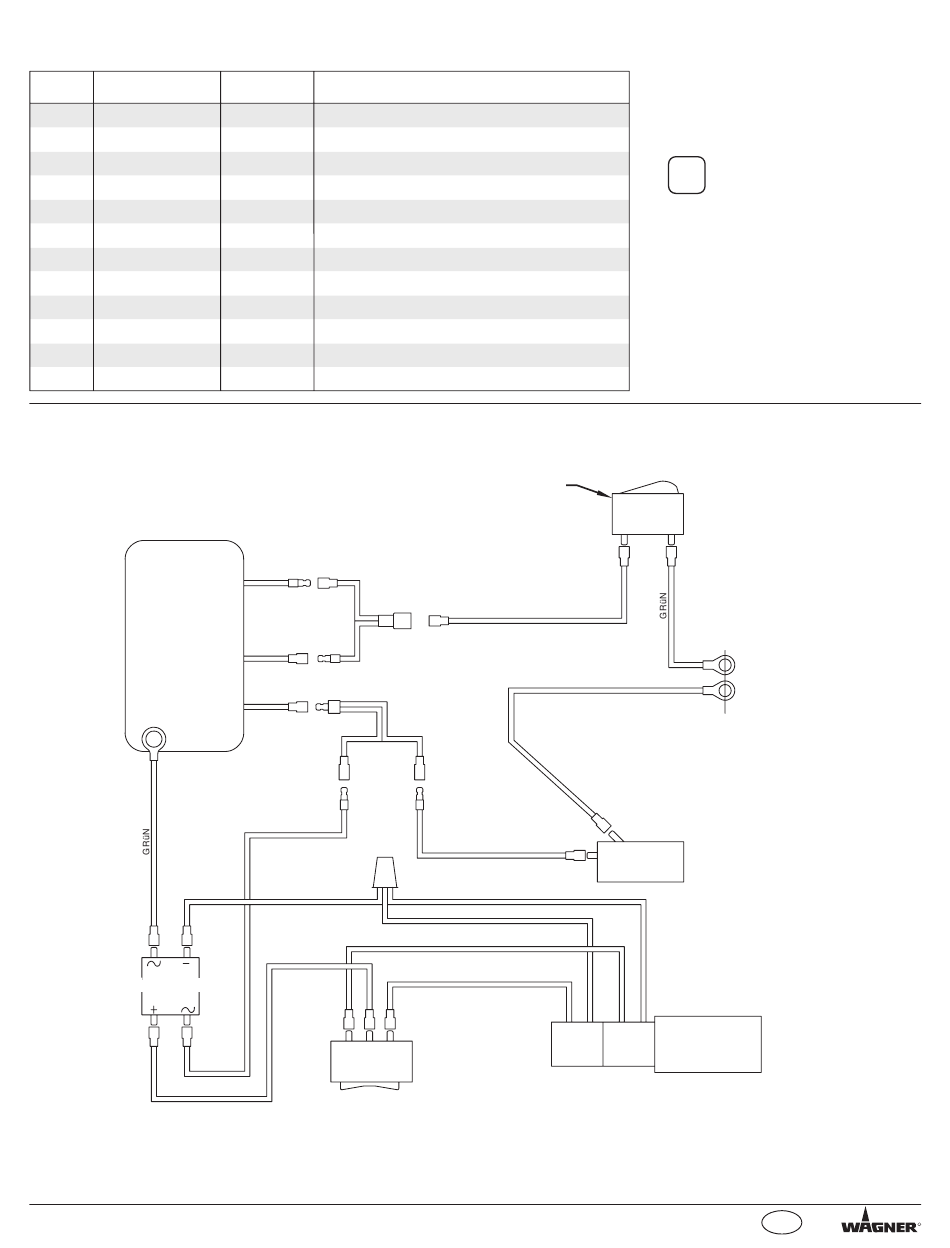

Elektrisches Schema

Motor
Boden
Brückengleichrichter
SCHWARZ
SCHWARZ
© Wagner. Alle Rechte vorbehalten.
Oeffnungs-
Gebräuchliche Anwendungen
grösse
.015" (.38 mm) Schablonen & Sportplätze - Leichter Belag
.015" (.38 mm) Schablonen & Sportplätze - Leichter Belag
.017" (.43 mm) Meiste Verkehrsfarben - Mittelstarker Belag
.017" (.43 mm) Meiste Verkehrsfarben - Leichter Belag
.017" (.43 mm) Meiste Verkehrsfarben - Schwerer Belag
.019" (.48 mm) Meiste Verkehrsfarben - Leichter Belag
.019" (.48 mm) Meiste Verkehrsfarben - Mittelstarker Belag
.019" (.48 mm) Meiste Verkehrsfarben - Schwerer Belag
.021" (.53 mm) Meiste Verkehrsfarben - Schwerer Belag
.021" (.53 mm) Meiste Verkehrsfarben - Leichter Belag
.023" (.58 mm) Meiste Verkehrsfarben - Schwerer Belag
.023" (.58 mm) Meiste Verkehrsfarben - Mittelstarker Belag
GELB
GELB
ROSA
WEISS
Vorwärts/
Rückwärts-
Schalter
RÜCKWÄRTS VORWÄRTS
Motor Ausschalter
SCHWARZ
12V Adapter
Magnet Magnet
57
Die letzten 2 Zahlen der
i
LineFinish Streifendüse
Teilenummer durch 2 teilen
um die Fächerbreite der
Düse zu bestimmen.
Beispiel: Eine Düse mit
der Teilenummer 0561908
hat eine Oeffnung von
.019" und produziert eine
Fächerbreite von 4".
Boden
GRüN
Ventil
D
R
