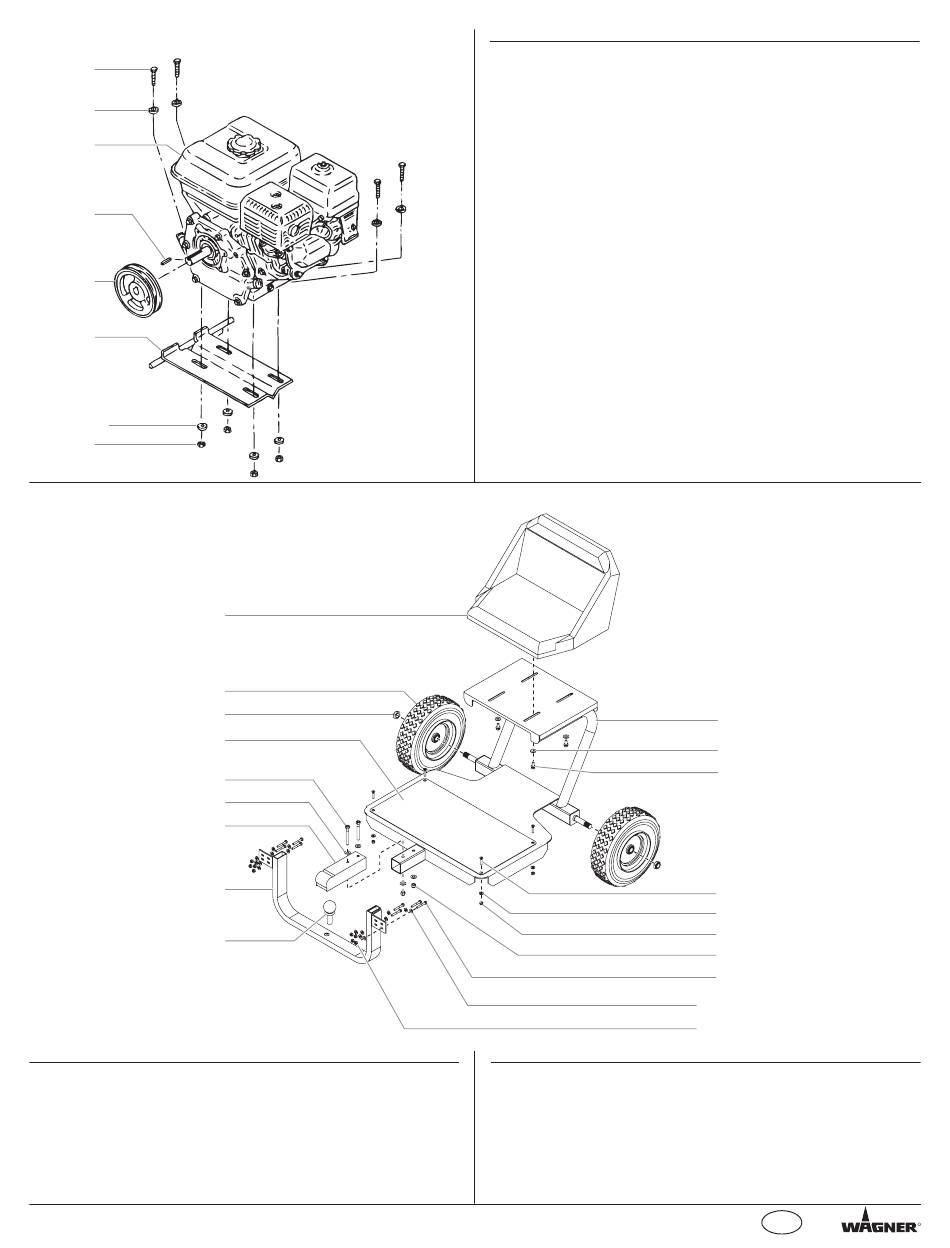

Gas Converto-Satz (P/N 0555688)
1
2
3
4
5
6
2
7
Hauptaufbau des Sulky-Karren
(LC 880 SP, P/N 0555991)
Artikel Teil Nr. Beschreibung
1 0555722 Sulky-Sitz .................................................1
2 0509624 Rad ...........................................................2
3 0509251 Stellmutter ................................................2
4 0555723 Obere Platte ............................................1
5 0349375 Sechskantschraube ..................................2
6 0509285 Flache Unterlegscheibe ............................4
7 0555724 Anhängerkupplung ...................................1
8 0555725 Sulky-Gestänge ........................................1
9 0555726 Zugkugel ...................................................1
© Wagner. Alle Rechte vorbehalten.
1
2
3
4
5
6
7
8
9
Artikel Teil Nr.
1 0555609
2 0509285
3 0555690
4 0555553
5 0555691
6 0555692
7 0509293
8 0555693
Anzahl Artikel Teil Nr.
10 0555727
11 0349334
12 0508590
13 0509220
14 0509246
15 5005276
16 0509293
17 0507589
55
Beschreibung
Schraube ..................................................4
Flache Unterlegscheibe ............................8
Benzinmotor, 8.0 PS,LC 880 SP ..............1
Schlüssel ..................................................1
Seilrolle .....................................................1
Montageplatte ...........................................1
Mutter .......................................................4
Riemen "V"
(nicht gezeigt, nicht Teil der Baugruppe)
10
11
12
13
14
15
16
17
14
15
Beschreibung
Sulky-Karren ............................................1
Flache Unterlegscheibe ............................4
Sechskantschraube ..................................4
Schraube ..................................................4
Flache Unterlegscheibe ..........................20
Stellmutter ..............................................12
Stellmutter ................................................2
Bolzen .......................................................8
