Eine richtige Erdung ist sehr wichtig. Dies gilt
sowohl für Benzin- als auch für elektrisch
betriebene Geräte. Beim Transport bestimmter
Medien durch den Nylonschlauch entsteht eine
elektrostatische Aufladung, die bei einer
Gefahr
Entladung Lösungsmitteldämpfe entzünden und
eine Explosion verursachen könnte.
11. Alle Farben mit einem Nylonvorfilter filtern, um einen
problemfreien Betrieb sicherzustellen und eine häufige
Reinigung des Zulaufsiebs und des Spritzpistolenfilters zu
vermeiden.
12. Der Arbeitsbereich muss gut belüftet sein, um den
gefährlichen Betrieb mit flüchtigen Lösungsmitteln oder
Abgasen zu vermeiden.

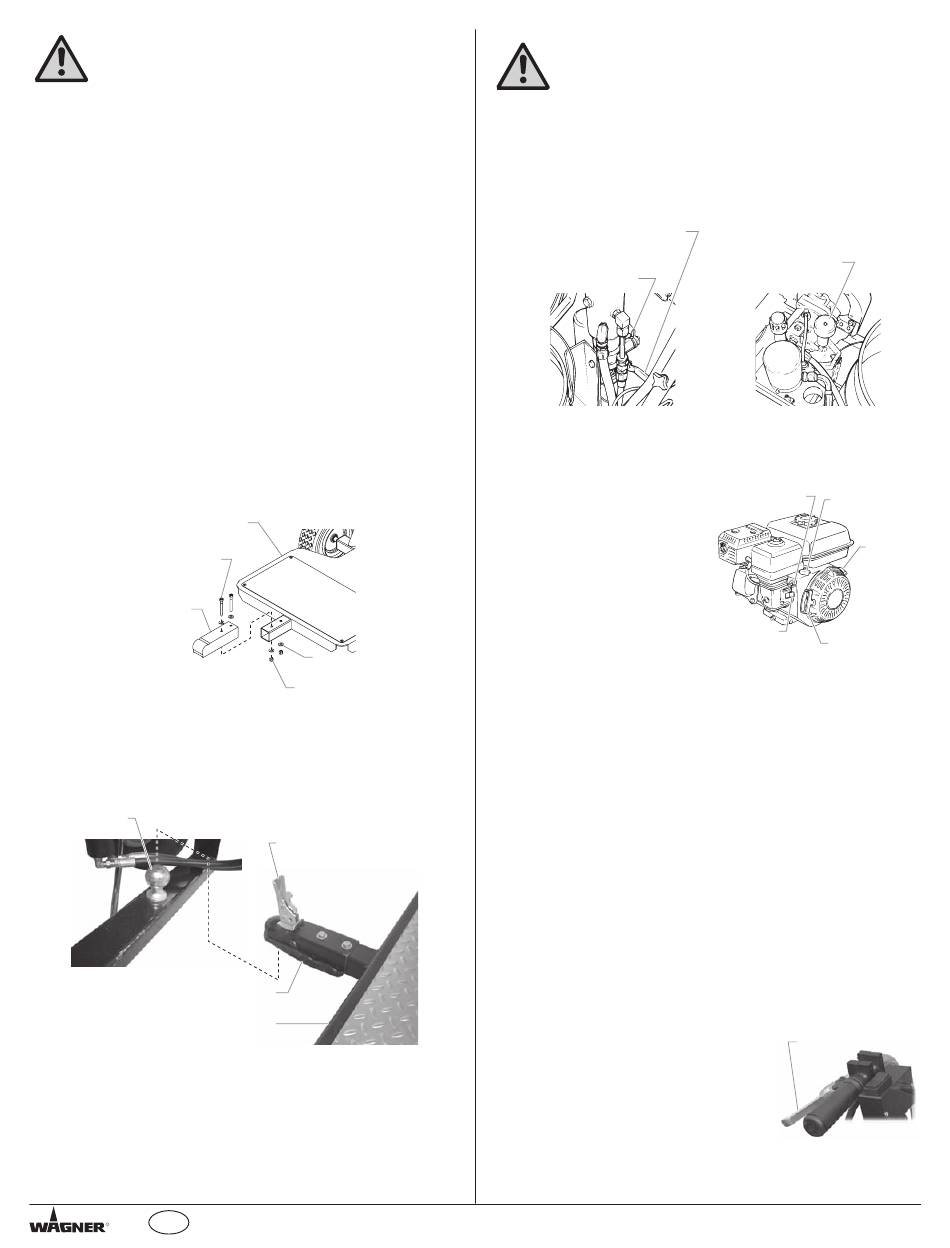

Die Montage des Sulky (LineCoat 880 SP)
Die Anhängerkupplung muss an den Karren geschraubt
werden bevor die LineCoat 880 SP das erste Mal benutzt wird.
Die Anhängerkupplung mit den erforderlichen Schrauben,
Unterlagsscheiben, und Stellmuttern ist dem Installationssatz der
Einheit beigefügt.
1. Schieben Sie die Anhängerkupplung auf den Ausläufer
des Karrens.
2. Bringen Sie die Bohrungen an der Anhängerkupplung
mit den Bohrungen am Karren in Übereinstimmung und
schrauben Sie zwei Hexagonschrauben mit flachen
Unterlegscheiben in die Bohrungen.
3. Setzen Sie eine flache Unterlegscheibe und Kontermutter
auf jede Hexagonschraube. Schrauben Sie sie mit einem
Schraubenschlüssel fest.
Sulky-Karren
Hexagonschraube
Anhängerkupplung
4. Stellen Sie sicher, dass sich die Anhängerkupplung in der
entriegelten Position befindet.
5. Ziehen Sie die Anhängerhebel über die Zugkugel
auf der Rückseite des Karrens. Drücken Sie auf
den Anhängerhebel, um den Sulky-Karren mit der
Markierungsmaschine zu verriegeln.
Zugkugel
Anhängerkupplung
Sulky-Karren
Vorbereitung eines neuen Spritzgeräts
Ist das Spritzgerät neu, wird es mit Testflüssigkeit im
Flüssigkeitsbehälter ausgeliefert, um eine Korrosion während
der Lieferung und Lagerung zu vermeiden. Diese Testflüssigkeit
muss mit Spiritus gründlich aus dem System entfernt werden,
bevor mit den Spritzarbeiten begonnen wird.
R
D
Flache
Unterlegscheibe
Stellmutter
Anhängerhebel
(unverriegelte Position)
Den Auslöser der Spritzpistole stets verriegelt
lassen, während das System auf die
Inbetriebnahme vorbereitet wird.
Achtung
1. Das den Ansaugschlauch in einen Behälter mit Spiritus
hängen.
2. Den Ablassschlauch in einen Metallabfallbehälter hängen.
3. Den Druck auf Minimum einstellen. Dazu den
Druckreglerknopf ganz nach links drehen.
Hydraulisches
Absperrventil (in
geschlossener Position)
Ablassventil
4. Das hydraulische Absperrventil am
Hydraulikdruckschlauch öffnen. Der Griff muss in die
gleiche Richtung zeigen wie der Schlauch.
5. Das Ablassventil ganz nach links drehen, um es zu öffnen.
6. Den Motor einschalten.
a. Start des Benzinmotors:
• Den Hebel für das
Benzinventil öffnen,
• die Drosselklappe auf
Mitte einstellen
• und den Choke hebel
bei kaltem Motor in die
geschlossene oder bei
warmem Motor in die
offene Stellung bringen.
• Den Motorschalter in die Stellung ON (Ein) drehen und
• ruckartig an der Anlasserleine ziehen, bis der Motor
anspringt.
7. Den Druckreglerknopf etwa ein Drittel nach rechts
drehen, um den Druck zu erhöhen, bis das Spritzgerät
gleichmäßig arbeitet und aus dem Ablassschlauch
Lösungsmittel austritt.
8. Das Spritzgerät 15–30 Sekunden laufen lassen, um die
Testflüssigkeit aus dem Ablassschlauch zu spülen und in
den Abfallbehälter zu entleeren.
9. Das Spritzgerät abschalten.
a. Zum Ausschalten des Benzinmotors
• den Druck auf Minimum einstellen. Dazu den
Druckreglerknopf ganz nach links drehen.
• den Drosselklappenhebel in die Position für niedrige
Drehzahl bringen und
• den Motorschalter in die Stellung OFF (Aus) drehen.

Anwender-Bedienelemente

Die folgenden Bedienelemente werden zur Steuerung des
Betriebs der Markiermaschine verwendet.
Laufrollenauslöser
Der Laufrollenauslöser steuert den Betrieb
der vorderen Laufrolle am Karren. Er
befindet sich am linken Handgriff des
Karrens wenn man hinter dem Zerstäuber
steht. Die vordere Laufrolle am Karren
ist so konstruiert, dass sie den Zerstäuber
entweder in einer geraden Linie zieht oder
freie Bewegung erlaubt.
1. Um die vordere Laufrolle in einer geraden Position zu
verriegeln, drücken Sie den Laufrollenauslöser, lassen
34
Druckreglerknopf
Choke Hebel
Drosselklappe
Motor-
schalter
Benzin-
ventilhebel Anlasserleine
Laufrollenauslöser
