11. Enlever le joint labyrinthe externe (332A) du logement de roulement (134).
Démontage du côté entraînement (LTi)
1. Enlever les vis de blocage (370C) et desserrer les contre-écrous (423).
2. Serrer uniformément les vis de calage (370D) pour déplacer le logement de roulement
3. Retirer l'ensemble de l'arbre du corps de palier (228A).
4. Enlever les vis de calage (370D) avec les contre-écrous (423).
5. Enlever les vis de fixation de l'anneau de blocage de roulement (236A) et séparer
88
AVIS :
Si on enlève les roulements avec une presse, appuyer celle-ci contre la bague de
roulement intérieure seulement. Le non respect de cette consigne pourrait entraîner
des dommages matériels.
AVIS :
Ne pas réutiliser les roulements s'ils ont été retirés de l'arbre. Le non respect de cette
consigne pourrait entraîner des dommages matériels. Remplacez les roulements avant
le remontage.
Ôter les joints toriques (497F et 497G) au besoin. Les joints toriques de bague à
labyrinthe font partie dde la trousse d'entretien de la pompe 3196 et sont vendus
séparément.

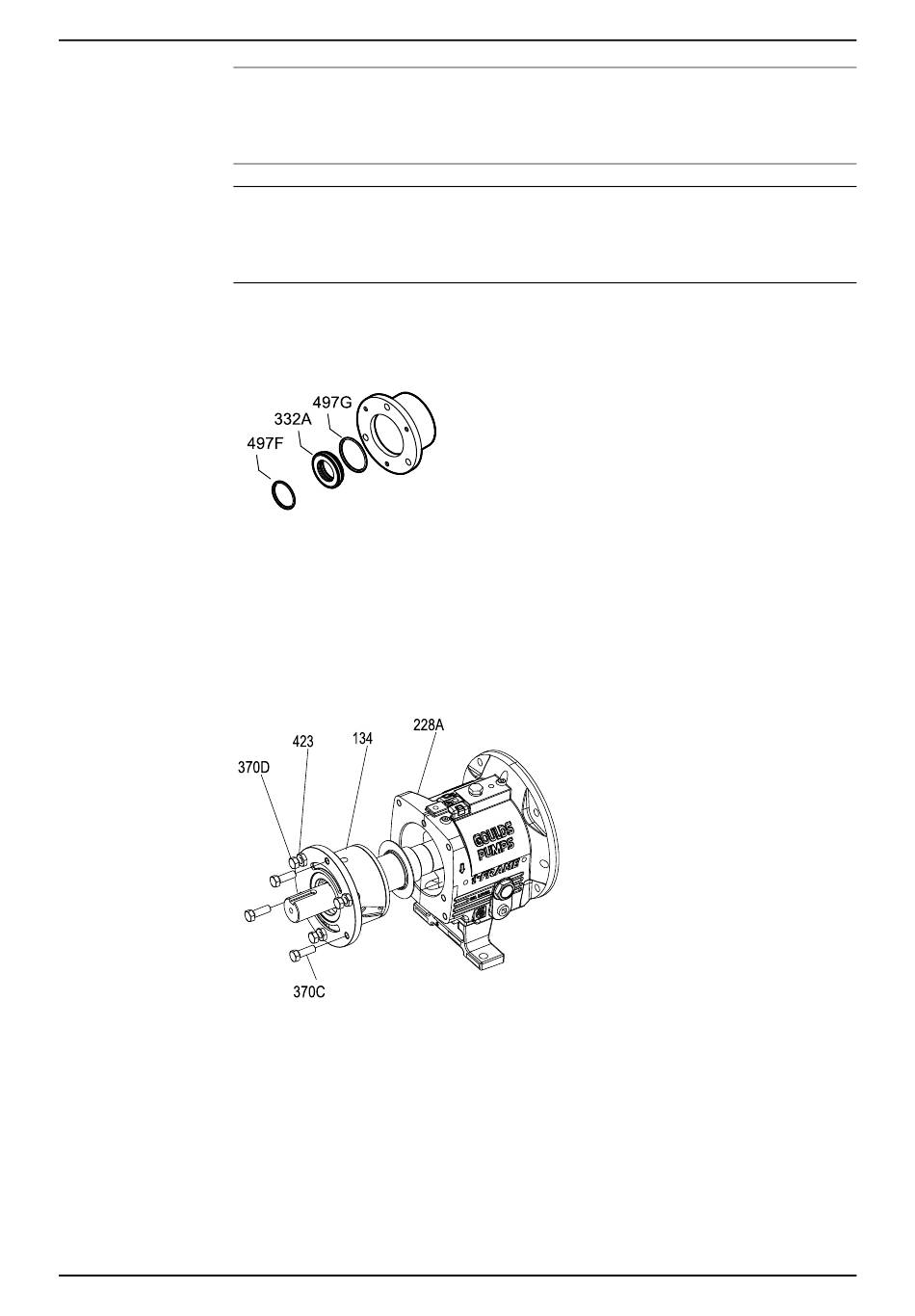

No de graphique : 72 Retrait du joint à huile à labyrinthe extérieur
(134) du corps de palier (228A).
No de graphique : 73 Retrait de l'arbre
l'anneau de blocage (253B) du logement de roulement (134).
