6. Retirer le logement de roulement (134) et les roulements (112A et 168A) de l'arbre
7. Retirer le joint torique du logement de roulement (496) et le roulement interne (168A).
8. Retirez le déflecteur afin que la surface d'appui du déflecteur sur l'arbre puisse être
9. Enlever l'écrou freiné du roulement (136) et la rondelle-frein de roulement (382).
10. Retirer les roulements externes (112A) et l'anneau de blocage de roulement (253B).
Model 3196 i-FRAME Guide d'installation, d'utilisation et d'entretien
Il faut déposer les roulements pour pouvoir enlever l'anneau élastique de l'arbre.

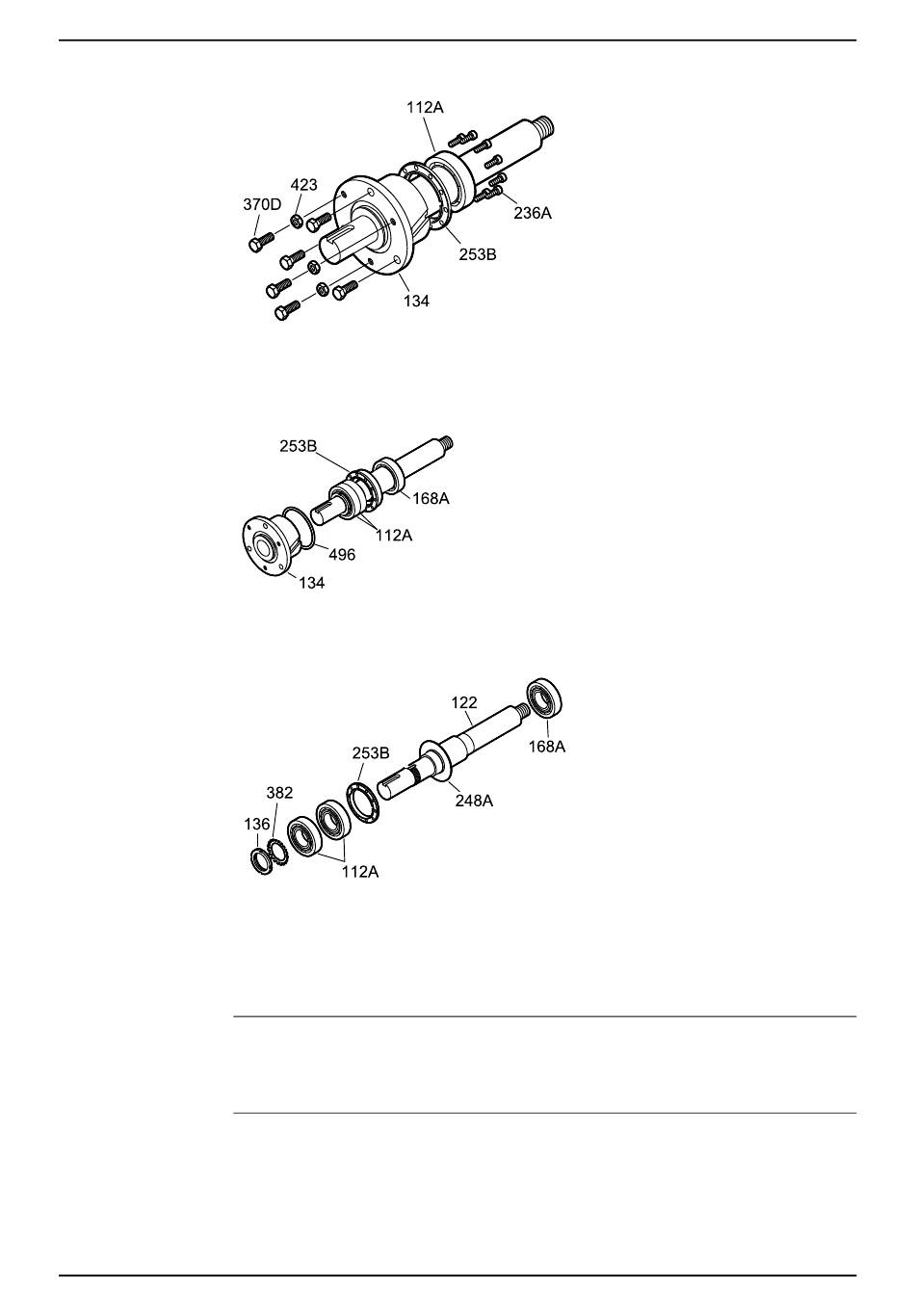

No de graphique : 74 Retrait de la bague de bride
(122).
No de graphique : 75 Retrait du boîtier de roulement et du roulement
No de graphique : 76 Retrait du joint torique
nettoyée.
AVIS :
Si on enlève les roulements avec une presse, appuyer celle-ci contre la bague de
roulement intérieure seulement. Le non respect de cette consigne pourrait entraîner
des dommages matériels.
