Entretien
2. Poser l'anneau pare-huile (248A) sur l'arbre (122).
3. Mettre l'anneau de blocage (253B) en place sur l'arbre (122).
4. Poser les roulements externes (112A) sur l'arbre (122).
110

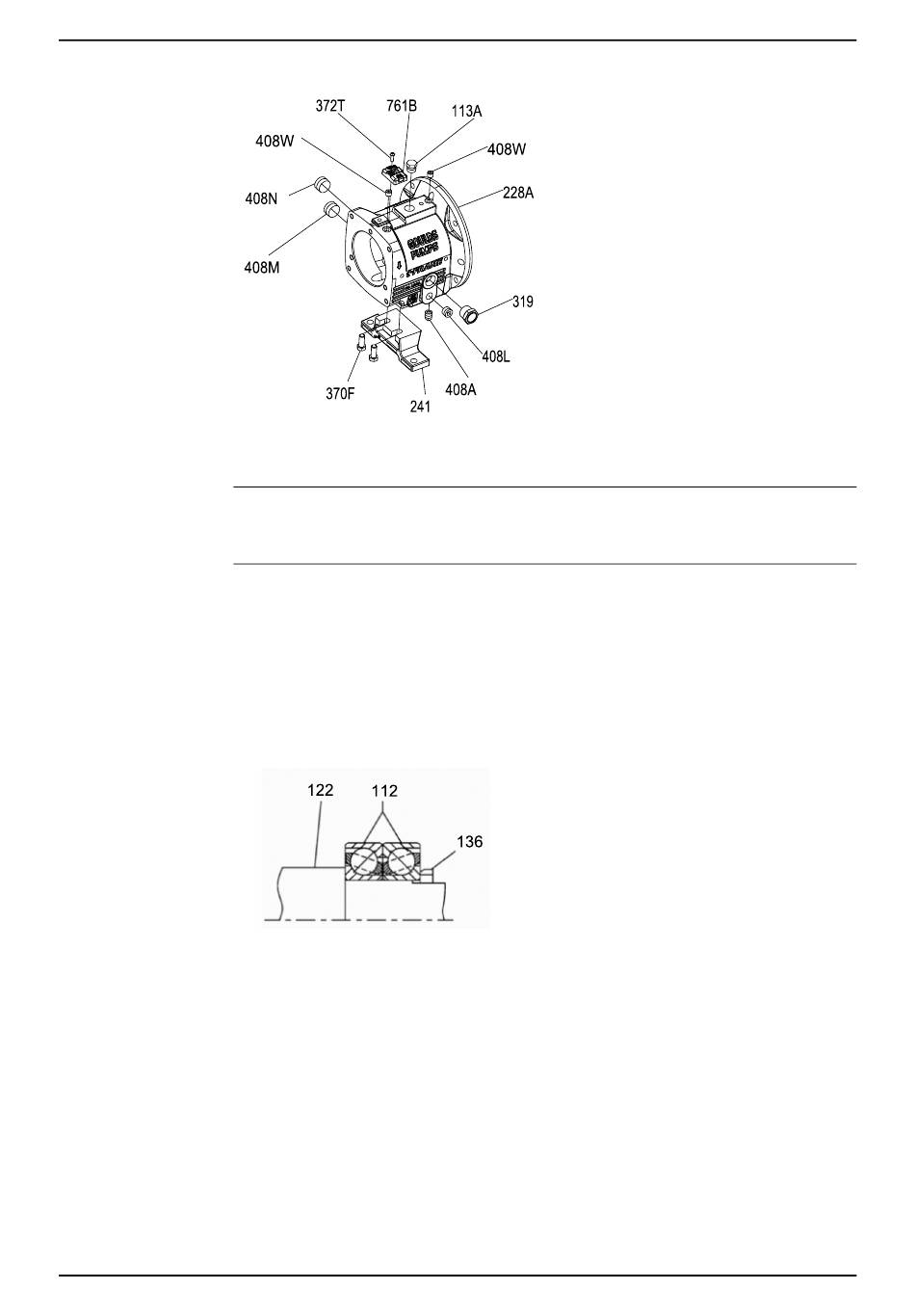

h) Fixer la patte de fixation (241) et serrer les vis (370F) à la main.
No de graphique : 102 Fixez le pied du cadre de roulement
AVIS :
Le pulvérisateur est un ajustement serré sur l'arbre. Utiliser un entraînement de la
bonne dimension. Sinon le pulvérisateur pourrait être endommagé.
Veiller à le placer dans le bon sens.
Le roulement externe que l'on peut regraisser est muni d'un seul flasque antipoussière.
Placer le flasque côté moteur.
Les roulements duplex sont montés dos-à-dos. S'assurer que les roulements sont
posés dans le bon sens.
a) Inspecter l'arbre (122) pour s'assurer qu'il est propre, de la bonne dimension et
exempt d'entailles et de bavures.
No de graphique : 103 Inspection de l'arbre
b) Enduire la portée de roulement de l'arbre d'une mince couche d'huile.
c) Déballer les roulements (112).
d) Essuyer le revêtement protecteur de l'alésage (112) et du pourtour du roulement.
e) Avec un chauffe-roulement à induction à cycle démagnétisant, chauffer les deux
roulements (112) jusqu'à ce que leur bague intérieure atteigne 110 °C | 230 °F.
f) Placer les deux roulements (112) sur l'arbre (122) avec les grandes bagues
extérieures ensemble (dos à dos).
g) Poser les roulements (112) sur l'arbre (122), bien les pousser contre l'épaulement,
puis visser et serrer l'écrou freiné (136) et le laisser en place jusqu'à ce que les
roulements aient refroidi pour maintenir ceux-ci bien appuyés contre l'épaulement.
L'écrou freiné empêche les roulements de se détacher de l'épaulement à mesure
qu'ils refroidissent. Tourner les bagues de roulement extérieures l'une sur l'autre en
les plaçant sur l'arbre afin d'assurer un bon alignement.
