3. SORTIE POUR CARTE TYPE 'A' (ASCII+TOP)

Cette carte possède une prise 4 points et un connecteur DB9 La prise 4 points sort le TOP
de deux manières différentes et la prise DB9 fournit la trame horaire en sortie en niveau
RS-232 ou RS-485.

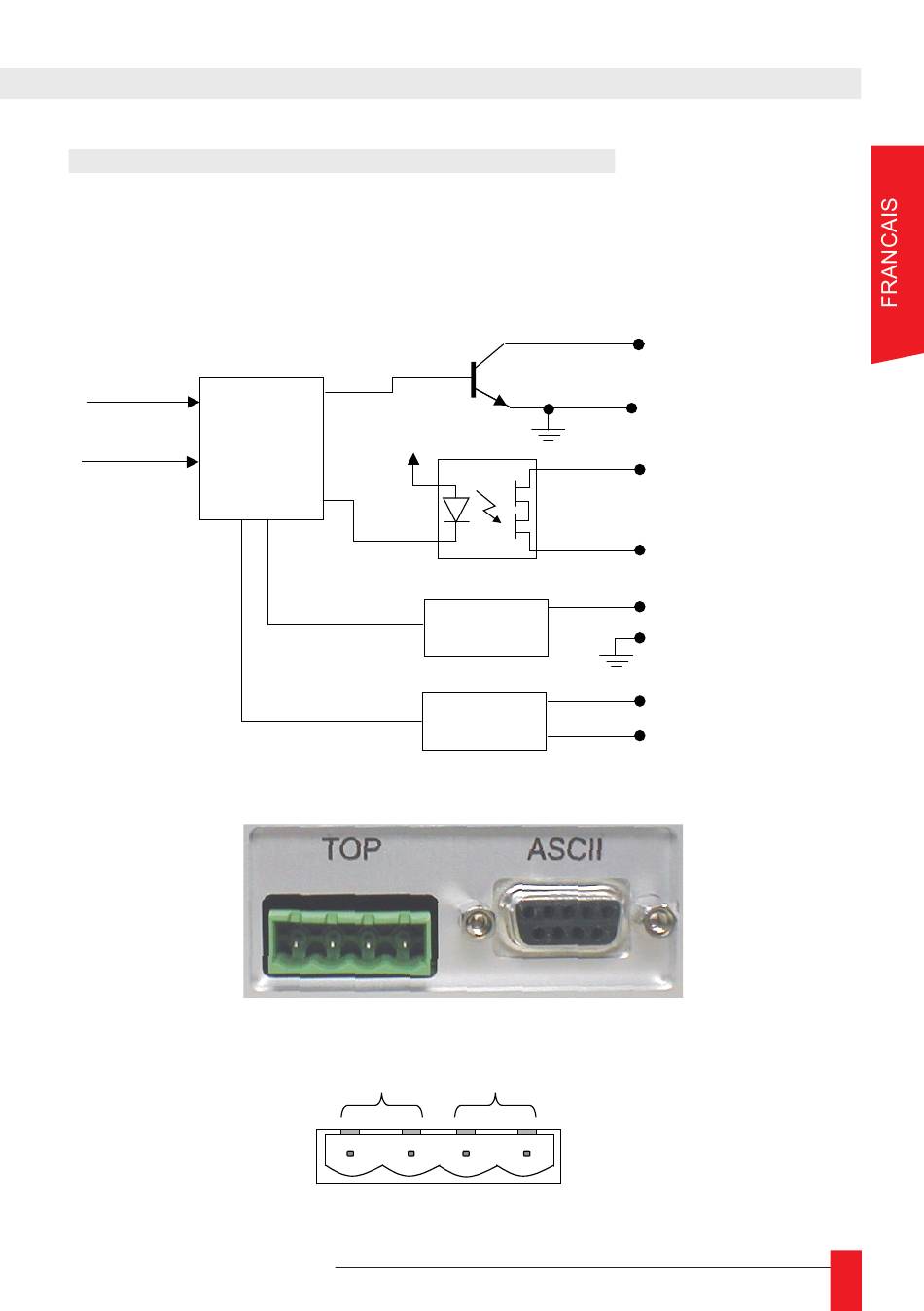

Voici une vue schématique de la sortie ASCII+TOP:
TOP
Code d'horaire
Driver
Les connecteurs de sortie sont sur la face arrière du rack comme ci-dessous:
La prise 4 points a le format suivant :
MDE-LEDI-NETWORK-IN-4065V1.0
VCC
Sortie relais statique
1 2
aNNExE
6
Driver de
ligne RS-232
Driver de
ligne RS-485
Sortie collecteur ouvert
3 4
a – CONNExIONS
Sortie collecteur ouvert
Sortie relais statique
TXD
Sortie RS-232
TX+
Sortie RS-485
TX-
37
