3) Instalación
!
La instalación de ROAD200 debe ser efectuada por personal cualificado, respetando las leyes, normas y reglamentos y las
indicaciones de las presentes instrucciones.
3.1) Controles preliminares
Antes de comenzar con la instalación de ROAD200 es necesario
efectuar los siguientes controles:
• Controle que todo el material a utilizar esté en perfecto estado, sea
adecuado para su uso y que respete las normas.
• Controle que la estructura de la puerta sea adecuada para su
automatización.
• Controle que el peso y las dimensiones de la hoja respeten los lími-
tes de utilización indicados en el capítulo "2.1 Límites de empleo"
• Controle, comparando con los valores indicados en el capítulo "8
Características técnicas", que la fricción estática (es decir la fuer-
za necesaria para poner en movimiento la hoja) sea inferior a la
mitad del "Par máximo" y que la fricción dinámica (es decir la fuer-
za necesaria para mantener la hoja en movimiento) sea inferior a la
mitad del "Par nominal"; se aconseja un margen del 50% sobre las
fuerzas, porque las condiciones climáticas adversas pueden
aumentar las fricciones.
• Controle que en toda la carrera de la puerta, tanto de cierre como
de apertura, no haya puntos de mayor fricción.
• Controle que no exista el peligro de que la hoja se descarrile y que
no se pueda salir de las guías
• Compruebe la robustez de los topes mecánicos de sobrerrecorri-
do, controlando que no se produzcan deformaciones tampoco si
la puerta golpeara con fuerza contra el tope.
• Controle que la puerta esté bien equilibrada, es decir que no se
mueva al dejarla detenida en cualquier posición.
• Controle que la zona de fijación del motorreductor no pueda inun-
darse; de ser oportuno, monte el motorreductor levantado del piso.

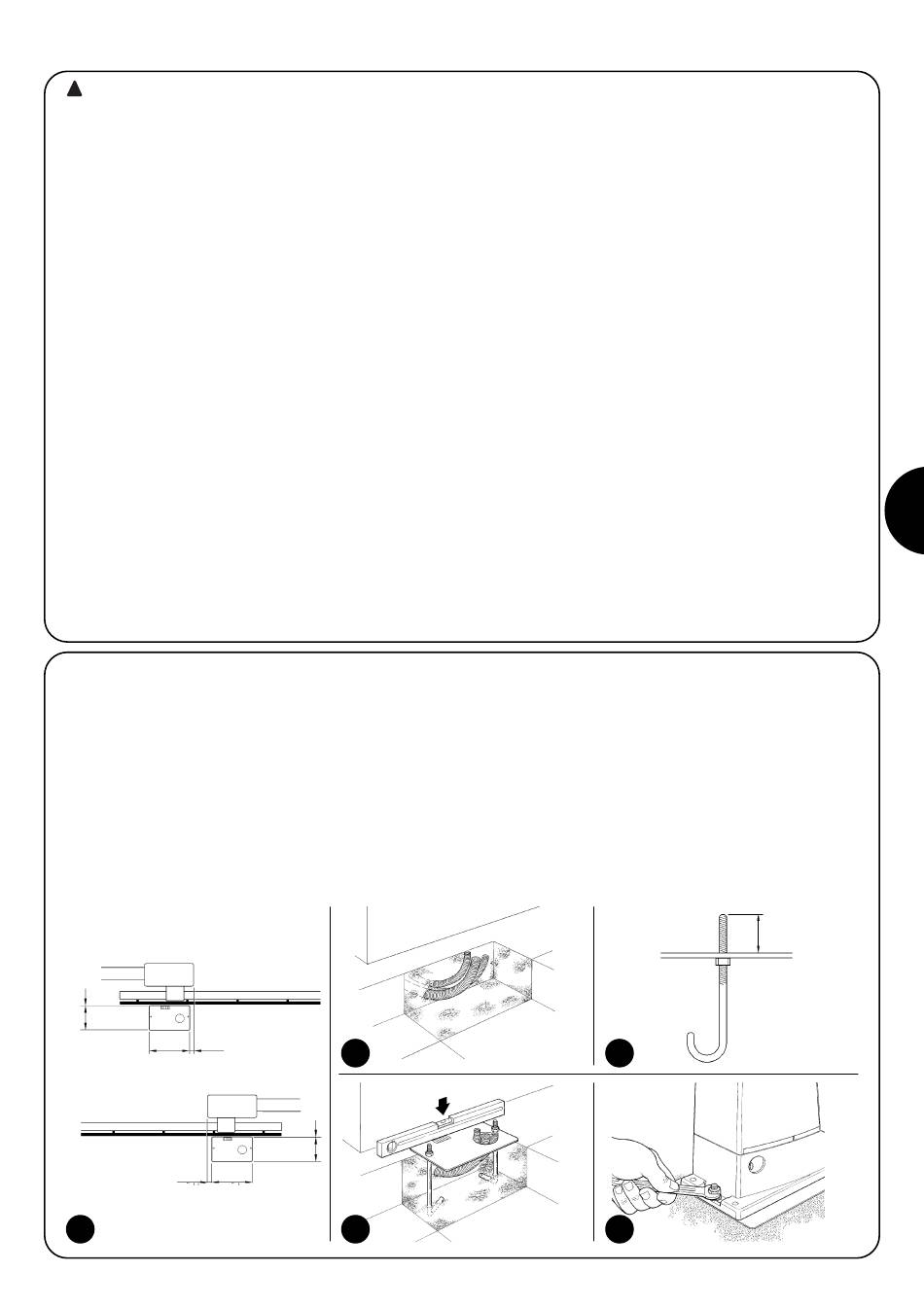

3.2) Fijación del motorreductor
Si ya existe la superficie de apoyo, el motorreductor se fija directamente sobre la superficie utilizando medios adecuados, por ejemplo tacos
de expansión.
Por el contrario, para fijar el motorreductor:
1. Efectúe la excavación para una cimentación de dimensiones adecuadas, utilizando como referencia las cotas indicadas en la Figura 3
2. Haga llegar uno o varios tubos para que pasen los cables eléctricos, como muestra la Figura 4.
3. Ensamble las dos grapas en la placa de cimentación colocando una tuerca abajo y una encima de la placa; la tuerca debajo de la placa
se enrosca como se muestra en la Figura 5, a fin de que la parte roscada sobresalga en torno a 25÷35mm por encima de la placa.
4. Realice la colada de hormigón y, antes de que comience a fraguar, coloque la placa de cimentación según las cotas indicadas en la figu-
ra 3; compruebe que quede paralela a la hoja y perfectamente nivelada. Espere el fin de fraguado del hormigón.
5. Quite las 2 tuercas superiores de la placa y apoye el motorreductor; compruebe que quede perfectamente paralelo respecto de la hoja
y después enrosque ligeramente las 2 tuercas y arandelas entregadas, como muestra la figura 7.
0÷10
192
0÷50
330
0÷50
3
4
0÷10
192
330
6
• Controle que la zona de fijación del motorreductor permita el des-
bloqueo y una maniobra manual fácil y segura.
• Controlar que los puntos de fijación de los distintos dispositivos se
encuentren en zonas protegidas de choques y que las superficies
sean suficientemente firmes.
• Evite que los componentes del automatismo puedan quedar
sumergidos en agua o en otras substancias líquidas.
• No coloque ROAD200 cerca de llamas o fuentes de calor; en
atmósferas con riesgo de explosión, muy ácidas o salinas; porque
ROAD200 podría arruinarse y tener problemas de funcionamiento
o generar situaciones de peligro.
• Si hubiera un portillón de paso en la misma hoja o una puerta en
la zona de movimiento de la hoja, asegúrese de que no obstaculi-
ce la carrera normal e incorpore un sistema de interbloqueo opor-
tuno en su caso.
• Conecte la central a una línea de alimentación eléctrica dotada de
puesta a tierra de seguridad.
• La línea de alimentación eléctrica debe estar protegida por un dis-
positivo magnetotérmico y diferencial adecuado.
• En la línea de alimentación de la red eléctrica hay que montar un
dispositivo de desconexión de la alimentación (con categoría de
sobretensión III es decir distancia entre los contactos de 3,5 mm
como mínimo) u otro sistema equivalente, por ejemplo una toma y
una clavija. Si el dispositivo de desconexión de la alimentación no
está cerca del automatismo, coloque un sistema de bloqueo a fin
de evitar la conexión accidental o no autorizada.
5
7
E
25÷35
93
