2.1) Gebruikslimieten
De gegevens met betrekking tot de prestaties van ROAD200 kunt u in hoofdstuk "8 Technische gegevens" vinden en dat zijn de enige waar-
den waarmee het mogelijk is correct te beoordelen of die voor een bepaalde toepassing geschikt is.
Over het algemeen is ROAD200 geschikt om poorten met een maximumgewicht van 200kg of een maximale lengte van 5m te automatise-
ren, volgens hetgeen in de tabellen 1 en 2 is aangegeven.
Met de vleugellengte kan het maximale aantal cycli per uur achter
elkaar bepaald worden terwijl met het gewicht het percentage van
vermindering van het aantal cycli en de maximaal toegestane snel-
heid bepaald kunnen worden; als de vleugel bijvoorbeeld langer dan
3,8m is zouden er 15 cycli/uur en 10 cycli achter elkaar mogelijk zijn,
maar als de vleugel 170kg weegt, dient dit met 70% teruggebracht
te worden: het resultaat is dus 11 cycli/uur en circa 7 cycli achter
elkaar. Om oververhitting van de besturingseenheid te voorkomen is
er een begrenzer aangebracht die gebaseerd is op de belasting van
de motor en de duur van de cycli; de begrenzer treedt in werking
wanneer de maximumlimiet overschreden wordt.
2.2) Voorbeeld van een installatie

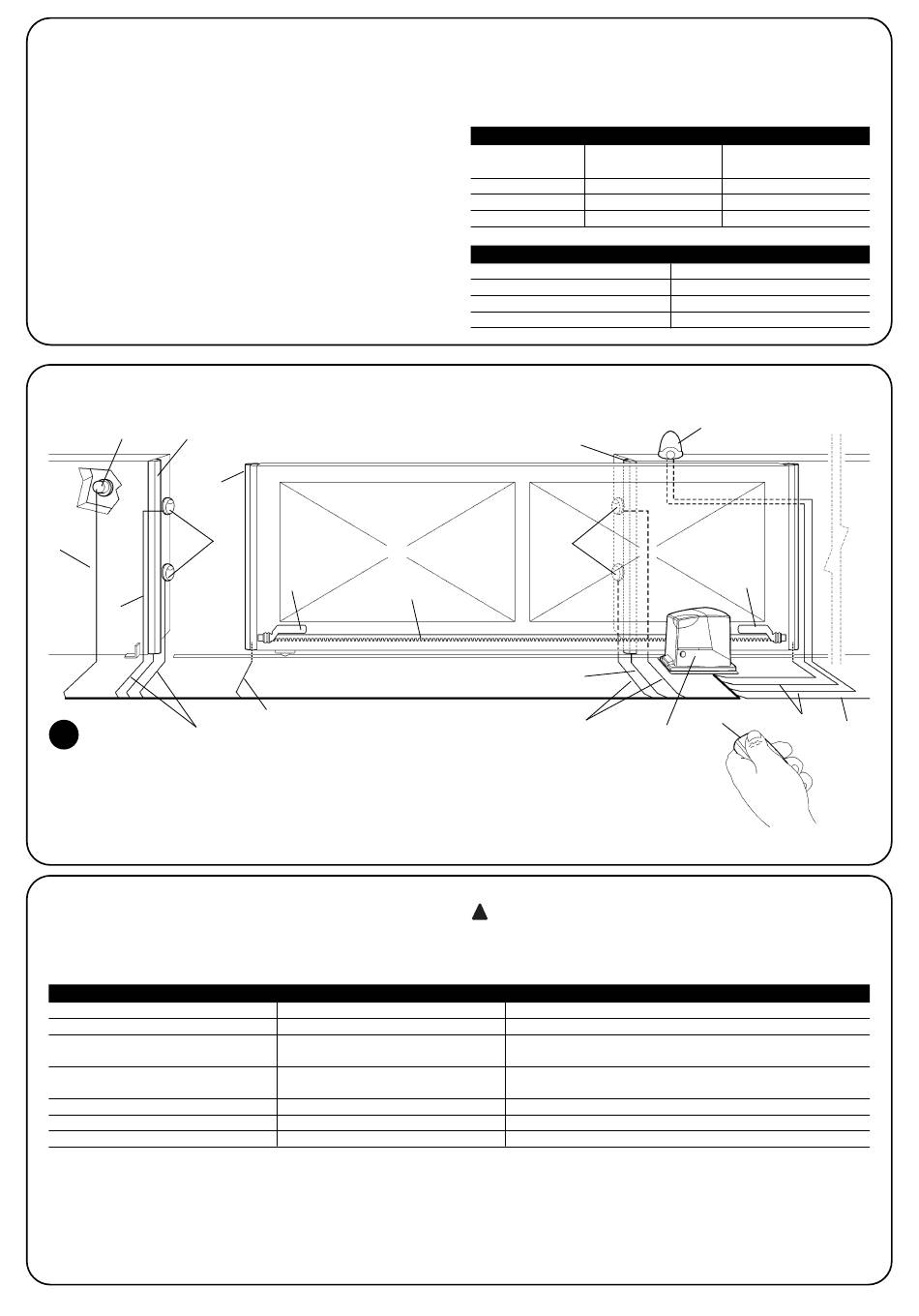

Op afbeelding 1 vindt u een typische installatie van een schuifpoort met toepassing van ROAD200
1
2
D
E
C
2
1 Sleutelschakelaar
2 Primaire vaste contactlijst (apart
verkrijgbaar)
3 Fotocellen
4 Primaire mobiele contactlijst
2.3) Lijst kabels
Op de typische installatie op afbeelding 2 worden ook de kabels
aangegeven die noodzakelijk zijn voor de aansluiting van de ver-
schillende inrichtingen; in tabel 3 worden de kenmerken van de
kabels aangegeven.
Tabel 3: lijst kabels
Aansluiting
A: Elektrische toevoerleiding
B: Knipperlicht met antenne
C: Fotocellen
D: Sleutelschakelaar
E: Primaire contactlijst
F: Bewegende contactlijsten
Opm. 1: als de voedingskabel een lengte van meer dan 30m heeft, is er een kabel met een grotere doorsnede nodig, bijvoorbeeld 3x2,5mm
en dient er aarding in de nabijheid van de automatisering plaats te vinden.
Opm. 2: de twee kabels 2x0,5mm
Opm. 3: als er meer dan één lijst is, gelieve u de paragraaf "7.3.1 Ingang STOP" te raadplegen voor het soort aanbevolen aansluiting
Opm. 4: voor de aansluiting van de contactlijsten op deuren dient u de nodige maatregelen te nemen die ook aansluiting bij de in beweging
zijnde vleugel mogelijk maken.
136
4
3
5
F
5 Beugel eindaanslag "Open"
6 Tandheugel
7 Secundaire vaste contactlijst
(apart verkrijgbaar)
Type kabel
1 kabel 3x1,5mm
1 kabel 2x0,5mm
1 afgeschermde kabel type RG58
1 kabel 2x0,25mm
1 kabel 4x0,25mm
2 kabels 2x0,5mm
1 kabel 2x0,5mm
1 kabel 2x0,5mm
2
kunnen vervangen worden door één enkele kabel 4x0,5mm
Tabel 1: limieten met betrekking tot de lengte van de vleugel
Lengte vleugel
meter
Tot 3
3 - 4
4 - 5
Tabel 2: limieten met betrekking tot het gewicht van de vleugel
Gewicht vleugel kg
Tot 100
100÷150
150÷200
6
8
Knipperlicht met ingebouwde
antenne
9
ROAD200
10 Beugel eindaanslag "Dicht"
11 Radiozender
!
De gebruikte kabels moeten geschikt zijn voor het type
installatie; zo bevelen we bijvoorbeeld een kabel van het type
H03VV-F aan, wanneer die binnenshuis gebruikt wordt of van
het type H07RN-F wanneer ze buitenshuis gebruikt wordt.
Maximaal toegestane lengte
2
30m (opm. 1)
2
20m
20m (aanbevolen lengte minder dan 5m)
2
voor zender
30m
2
voor ontvanger
30m
2
(opm. 2)
50m
2
(opm. 3)
30m
2
(opm. 3)
0m (opm. 4)
max. cycli/uur
max. opeenvolgend
20
15
12
Percentage cycli
8
7
3
E
11
C
9
2
.
cycli
13
10
8
100%
85%
70%
10
B
A
2
