4.3) Reconnaissance de la longueur du portail
Il faut faire reconnaître par la logique de commande les positions
d'ouverture et de fermeture du portail; dans cette phase, la longueur
de la partie mobile du portail est mesurée du fin de course de fer-
meture au fin de course d'ouverture, car cette mesure est nécessai-
re pour le calcul des points de ralentissement et le point d'ouverture
partielle. En plus de ces positions, la logique détecte et mémorise la
configuration de l'entrée STOP et la présence ou pas de la
connexion de l'entrée PHOTO en mode "Phototest".

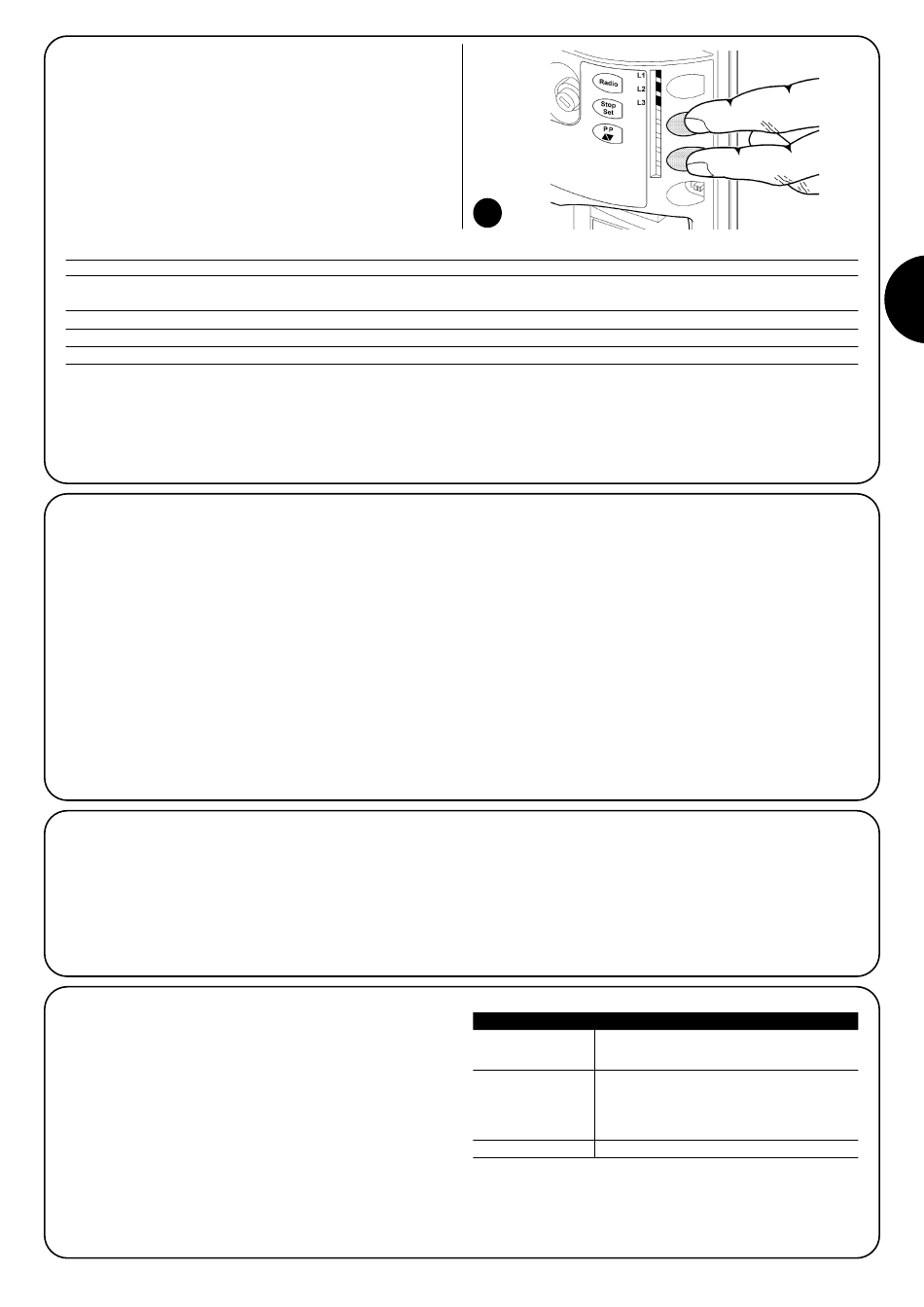

1. Presser et maintenir enfoncées les touches [▲▼] et [Set]
2. Relâcher les touches quand la manœuvre commence (au bout d'environ 3 s)
3. Vérifier que la manœuvre en cours est une fermeture, autrement presser la touche [STOP] et relire attentivement le paragraphe "4.1
Sélection de la direction"; puis répéter à partir du point 1.
4. Attendre que la logique de commande effectue la phase de reconnaissance: fermeture, ouverture et refermeture du portail.
5. Presser la touche [PP] pour effectuer une manœuvre complète d'ouverture.
6. Presser la touche [PP] pour effectuer la fermeture.
Si tout cela ne se vérifie pas, il faut couper immédiatement l'alimentation de la logique de commande et contrôler plus attentivement les
connexions électriques. Si à la fin de la reconnaissance les LED L2 et L3 clignotent, cela veut dire qu'il y a une erreur; voir le paragraphe "7.6
Résolution des problèmes".
La phase de reconnaissance de la longueur du portail et de la configuration des entrées STOP et PHOTO peut être refaite à tout moment
même après l'installation (par exemple si l'une des pattes de fin de course est déplacée); il suffit de la répéter à partir du point 1.
4.4) Vérification du mouvement du portail
Après la reconnaissance de la longueur du portail, il est conseillé
d'effectuer quelques manœuvres pour vérifier que le mouvement du
portail est correct.
1. Presser la touche [PP] pour commander une manœuvre d'ouvertu-
re; vérifier que l'ouverture du portail s'effectue régulièrement sans
variation de vitesse; le portail ne doit ralentir que lorsqu'il se trouve
50÷30 cm avant le fin de course et il doit s'arrêter, suite à l'interven-
tion du fin de course, à 2÷3 cm de la butée mécanique d'ouverture.
2. Presser la touche [PP] pour commander une manœuvre de fer-
meture; vérifier que la fermeture du portail s'effectue régulière-
ment sans variation de vitesse; le portail ne doit ralentir que lors-
qu'il se trouve 70÷50 cm avant le fin de course et il doit s'arrêter,
suite à l'intervention du fin de course, à 2÷3 cm de la butée
mécanique de fermeture.
4.5) Fonctions préprogrammées
La logique de commande de ROAD200 dispose de certaines fonctions
programmables; en usine ces fonctions sont réglées suivant une confi-
guration qui devrait satisfaire la plupart des automatisations; quoiqu'il en
soit, les fonctions peuvent être modifiées à tout moment à l'aide d'une
procédure de programmation particulière, voir pour cela le paragraphe
"7.2 Programmations".
4.6) Récepteur radio
Pour la commande à distance de ROAD200, un récepteur radio est
incorporé à la logique de commande, ce récepteur opère à la fré-
quence de 433,92 MHz compatible avec les typologies d'émetteurs
suivantes:
Vu que le type de codage est différent, le premier émetteur mémori-
sé détermine aussi la typologie de ceux qui pourront être mémorisés
par la suite. On peut mémoriser jusqu'à 160 émetteurs.
18
3. Durant la manœuvre, vérifier que le clignotant clignote à une fré-
quence régulière de 0,5 s.
4. Effectuer différentes manœuvres d'ouverture et de fermeture pour
mettre en évidence les éventuels défauts de montage et de régla-
ge ou d'autres anomalies comme par exemple les points de plus
grande friction.
5. Vérifier que les fixations de l'opérateur ROAD200, de la cré-
maillère et des pattes de fin de course sont solides, stables et
suffisamment résistantes même en cas de brusques accéléra-
tions ou décélérations du mouvement du portail
Tableau 4: émetteurs
FLO
FLO1 – FLO2 – FLO4
VERY VE
FLOR
FLOR1 – FLOR2 – FLOR4
VERY VR
ERGO1 – ERGO4 – ERGO6
PLANO1 – PLANO4 – PLANO6
SMILO
SM2 – SM4
F F
