7.2.6) Esempio di programmazione secondo livello (parametri regolabili)
Come esempio viene riportata la sequenza di operazioni per cambiare l'impostazione di fabbrica dei parametri e regolare la "Forza Motore"
in media (entrata su L1 e livello su L2) e aumentare il "Tempo Pausa" a 60s (entrata su L3 e livello su L3).

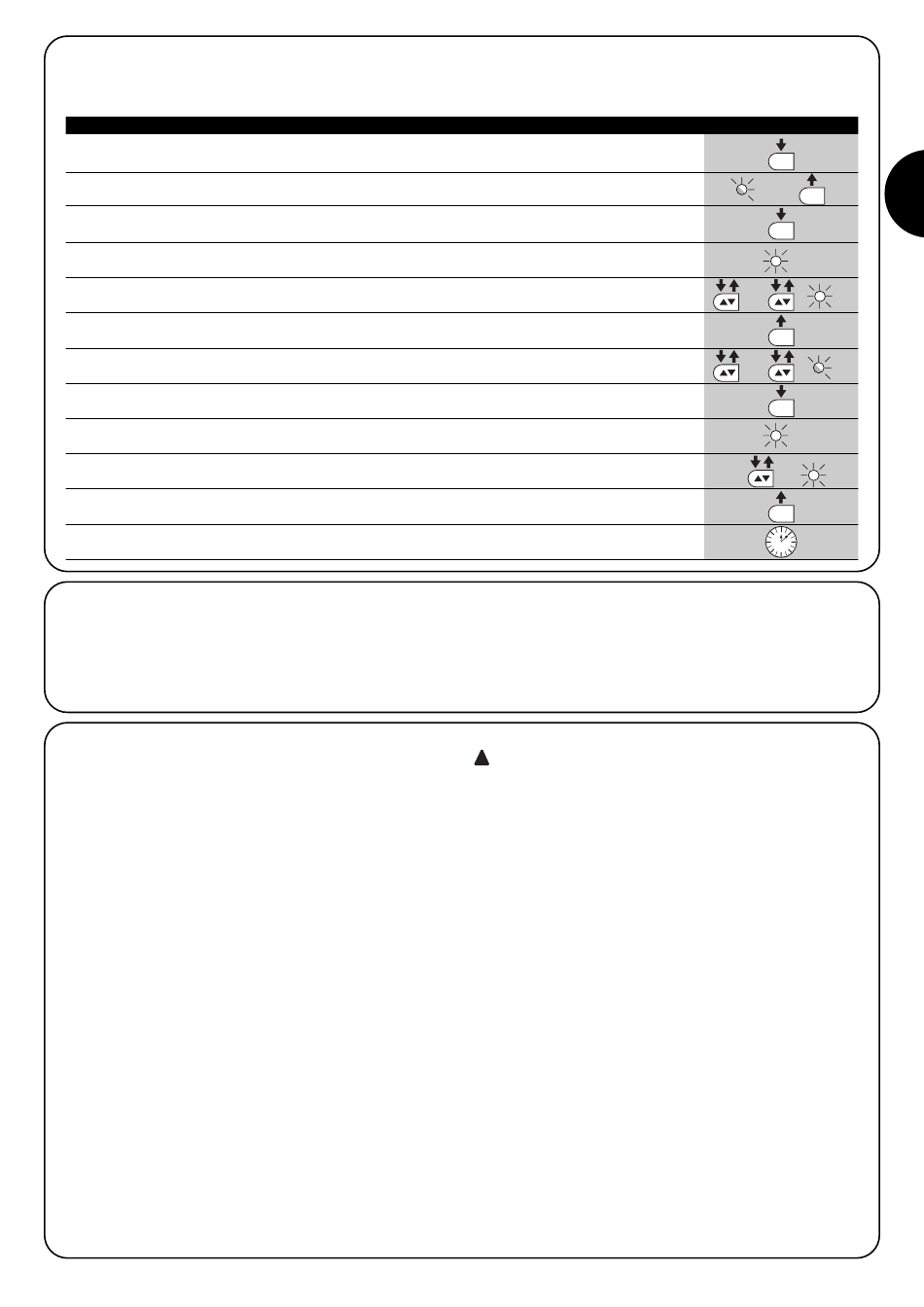

Tabella 18: esempio di programmazione secondo livello
1.
Premere e tener premuto il tasto [Set] per circa 3s
2.
Rilasciare il tasto [Set] quando il led L1 inizia a lampeggiare
3.
Premere e mantenere premuto il tasto [Set]; il tasto [Set] va mantenuto premuto durante tutti i
passi 4 e 5
4.
Attendere circa 3s fino a che si accenderà il led L3 che rappresenta il livello attuale della "Forza Motore"
5.
Premere 2 volte il tasto [▲▼] per spostare il led acceso su L2 che rappresenta il nuovo valore della
"Forza Motore"
6.
Rilasciare il tasto [Set]
7.
Premere 2 volte il tasto [▲▼] per spostare il led lampeggiante sul led L3
8.
Premere e mantenere premuto il tasto [Set]; il tasto [Set] va mantenuto premuto durante
tutti i passi 9 e 10
9.
Attendere circa 3s fino a che si accenderà il led L2 che rappresenta il livello attuale del "Tempo Pausa".
10.
Premere 1 volte il tasto [▲▼] per spostare il led acceso su L3 che rappresenta il nuovo valore del
"Tempo Pausa".
11.
Rilasciare il tasto [Set]
12.
Attendere 10s per uscire dalla programmazione per fine tempo massimo.
7.3) Aggiunta o rimozione dispositivi
Ad una automazione con ROAD200 è possibile aggiungere o rimuo-
vere dispositivi in qualsiasi momento. In particolare all'ingresso di
STOP possono essere collegati vari tipi di dispositivi come indicato
nel paragrafo "7.3.1 Ingresso STOP".
7.3.1) Ingresso STOP
STOP è l'ingresso che provoca l'arresto immediato della manovra
seguito da una breve inversione. A questo ingresso possono essere
collegati dispositivi con uscita a contatto normalmente aperto "NA",
normalmente chiuso "NC" oppure dispositivi con uscita a resistenza
costante 8,2KΩ, ad esempio bordi sensibili.
La centrale riconosce il tipo di dispositivo collegato all'ingresso
STOP durante la fase di apprendimento (vedere paragrafo "4.3
Apprendimento lunghezza dell' anta"); successivamente viene pro-
vocato uno STOP quando si verifica una qualsiasi variazione rispet-
to allo stato appreso.
Con opportuni accorgimenti è possibile collegare all'ingresso STOP
più di un dispositivo, anche di tipo diverso:
• Più dispositivi NA si possono collegare in parallelo tra di loro sen-
za alcun limite di quantità.
• Più dispositivi NC si possono collegare in serie tra di loro senza
alcun limite di quantità.
• Più dispositivi a resistenza costante 8,2KΩ possono essere colle-
gati "in cascata" con una sola resistenza di terminazione da 8,2KΩ
• E' possibile la combinazione di NA ed NC ponendo i 2 contatti in
parallelo con l'avvertenza di porre in serie al contatto NC una resi-
stenza da 8,2KΩ (ciò rende possibile anche la combinazione di 3
dispositivi: NA, NC e 8,2KΩ).
!
Se l'ingresso STOP è usato per collegare dispositivi con
funzioni di sicurezza solo i dispositivi con uscita a resi-
stenza costante 8,2KΩ garantiscono la categoria 3 di sicu-
rezza ai guasti secondo la norma EN 954-1.
Esempio
SET
3s
I
L1
SET
SET
L3
3s
L2
SET
L3
SET
L2
3s
L3
SET
10s
