3.5) Beschrijving van de elektrische aansluitingen
In deze paragraaf vindt u een beknopte beschrijving van de elektrische aansluitingen; verdere informatie in paragraaf "7.3 Bijplaatsen of wegne-
men van inrichtingen".

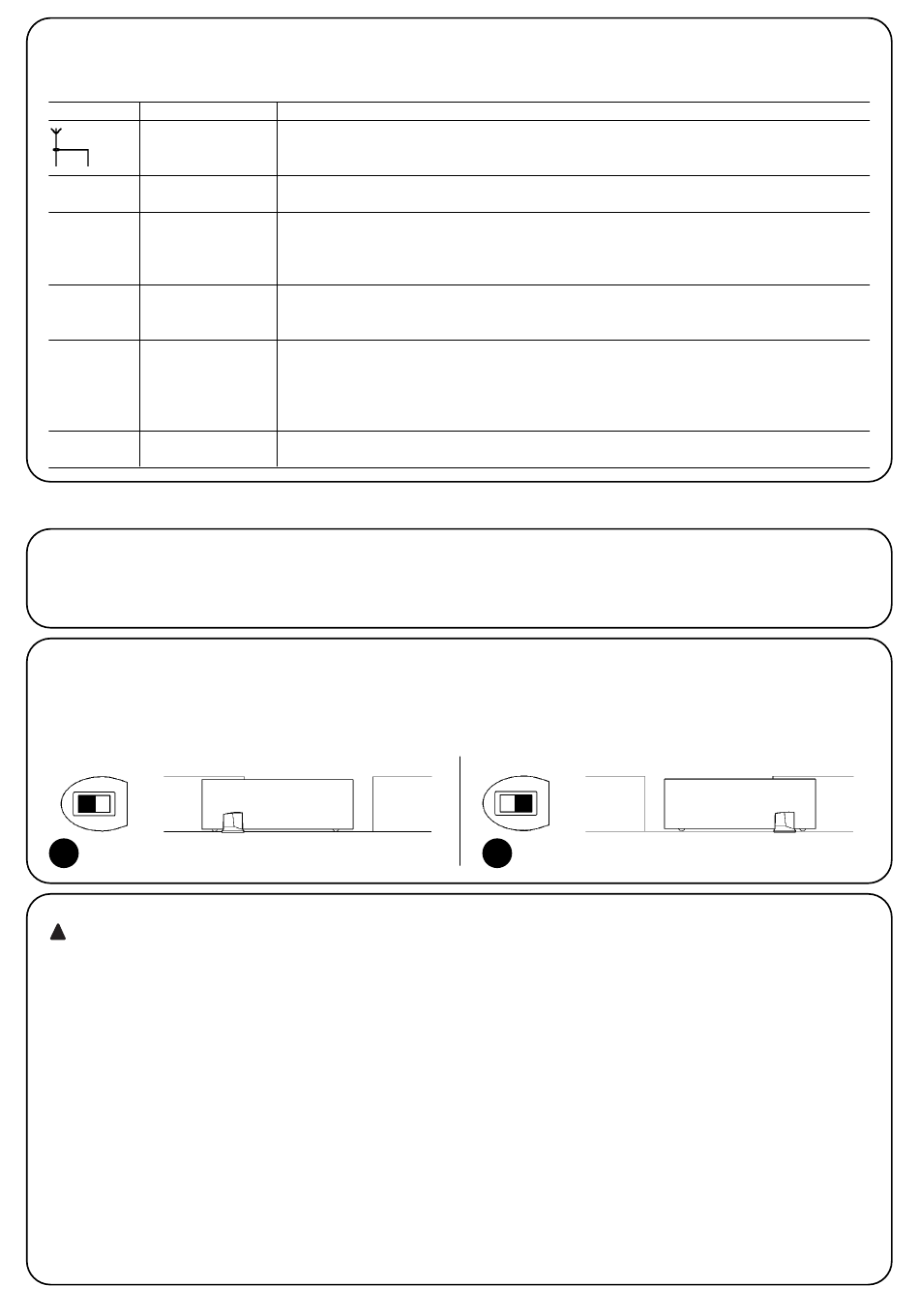

Klemmetjes Functie
ANTENNE
1 - 2 Stap–voor-stap
3 - 4 Stop
1 - 5 Foto
4 - 6 Fototest
7 - 8 Knipperlicht
4) Eindcontroles en start
Alvorens met de fase van eindcontroles en de start van de automa-
tisering te beginnen is het raadzaam de wagen los te haken en de
vleugel halverwege te zetten zodat deze vrijelijk zowel open als dicht
kan gaan.
4.1) Keuze van de richting
Afhankelijk van de plaats van de reductiemotor ten opzichte van de
vleugel dient u de richting voor de openingsmanoeuvre te kiezen;
indien de vleugel om open te gaan naar links moet bewegen, dient
u de keuzeschakelaar naar links te verschuiven zoals op afbeelding
16
4.2) Aansluiting op de stroomvoorziening
!
De aansluiting van de stroomvoorziening naar de
ROAD200 dient door ervaren, deskundig personeel in het
bezit van de vereiste kenmerken uitgevoerd te worden
onder volledige inachtneming van wetten, voorschriften
en reglementen.
Zodra de ROAD200 onder spanning staat, is het raadzaam enkele
eenvoudige controles uit te voeren:
1. Controleer dat het ledlampje OK regelmatig knippert met een fre-
quentie van één knippering per seconde.
2. Controleer dat de motor niet de manoeuvre van de poort aan-
stuurt en dat het gebruikerslicht uit is.
Als dit alles niet gebeurt, dient u onmiddellijk de stroomtoevoer naar
de besturingseenheid af te sluiten en de elektrische aansluitingen
nauwkeuriger te controleren.
Meer nuttige informatie voor het opsporen van storingen vindt u in
paragraaf "7.6 Oplossing van problemen"
140
Ingang voor aansluiting van de antenne voor de radio-ontvanger. De antenne is in LUCY B
ingebouwd; als alternatief kan er een externe antenne gebruikt worden of het stuk kabel dat als
antenne functioneert en reeds op het klemmetje aanwezig is, laten zitten.
ingang voor inrichtingen die de manoeuvre aansturen; het is mogelijk contacten van het type
"Normaal Open"aan te sluiten
Ingang voor inrichtingen die de lopende manoeuvre kunnen blokkeren of eventueel kunnen
onderbreken; door het uitvoeren van de juiste handelingen kunt u op de ingang STOP contacten
van het type "Normaal Dicht", type "Normaal Open" of inrichtingen met een constante weerstand
aansluiten. Meer informatie over STOP vindt u in paragraaf "7.3.1 Ingang STOP".
Ingang voor veiligheidsinrichtingen zoals de fotocellen. Deze treden tijdens het sluiten in werking en
laten de poort teruglopen. Het is mogelijk contacten van het type "Normaal gesloten" aan te sluiten.
Meer inlichtingen over FOTO vindt u in de paragraaf "7.3.2 Fotocellen".
Telkens wanneer er een manoeuvre van start gaat worden alle veiligheidsinrichtingen gecontroleerd
en alleen wanneer de test een gunstig resultaat heeft, gaat de manoeuvre van start.
Dit is mogelijk dankzij een bijzondere manier van aansluiten; de zenders van de fotocellen "TX
hebben een aparte stroomvoorziening ten opzichte van de ontvangers "RX". Meer informatie over
de aansluiting vindt u in de paragraaf "7.3.2 Fotocellen".
het is mogelijk op deze uitgang het knipperlicht van NICE "LUCY B" met een 12V-autolampje van
21W aan te sluiten. Tijdens de manoeuvre knippert dit met een tijdsduur van 0,5s aan en 0,5s uit.
Beschrijving
16 te zien is, als de vleugel om open te gaan naar rechts moet bewe-
gen dient u de keuzeschakelaar naar rechts te verplaatsen zoals u
op afbeelding 17 kunt zien.
17
