7.2.6) Zweites Niveau: Programmierungsbeispiel (einstellbare Parameter)
Als Beispiel wird die Sequenz der Vorgänge angegeben, die auszuführen sind, um die werkseitige Einstellung der Parameter zu ändern und
die "Motorkraft" auf mittel (Eingang an L1 und Niveau auf L2) und die "Pausezeit" auf 60s zu erhöhen (Eingang an L3 und Niveau auf L3).

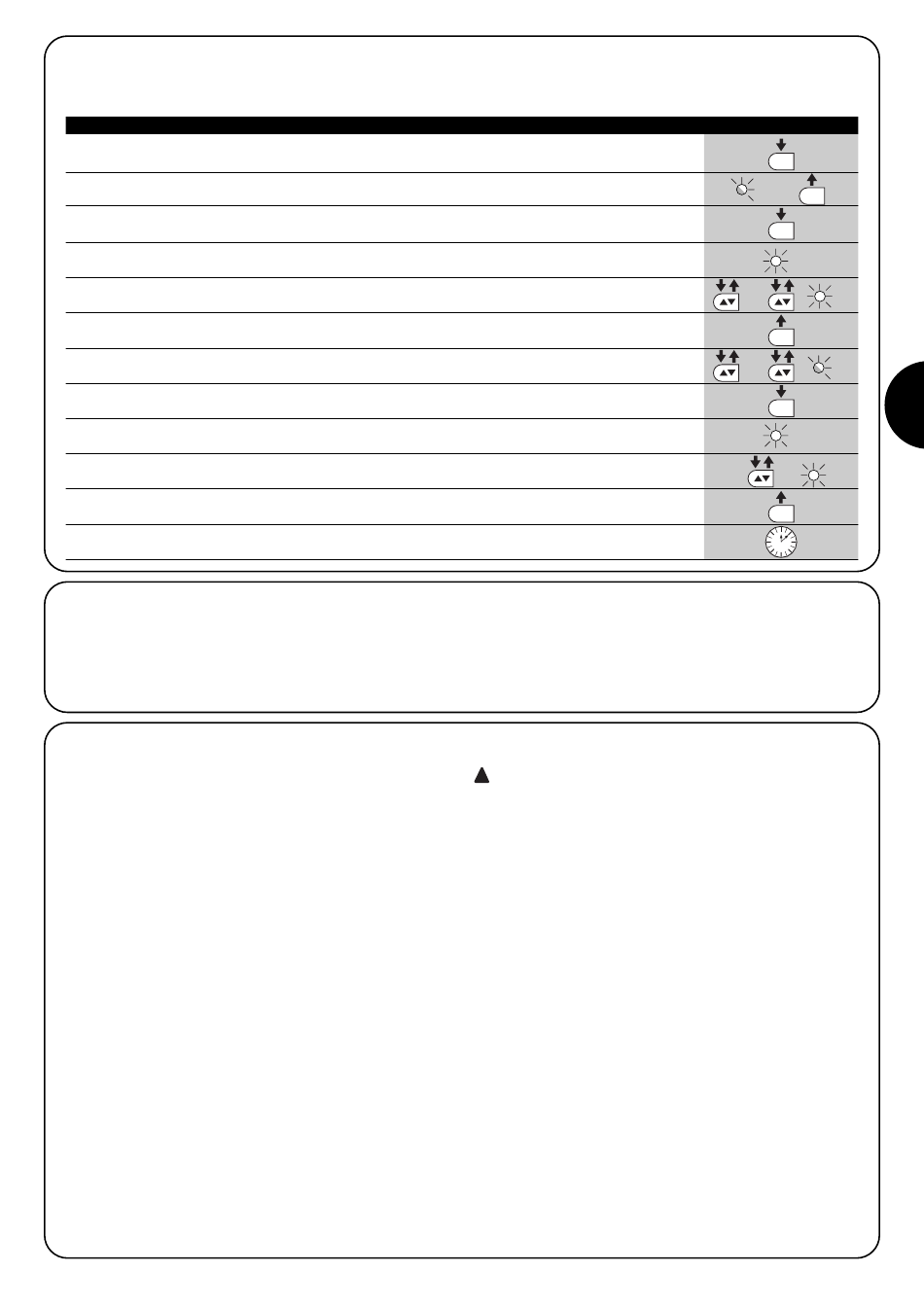

Tabelle 18: Zweites Niveau - Programmierungsbeispiel
1.
Auf Taste [Set] drücken und ca. 3 Sekunden gedrückt halten
2.
Taste [Set] loslassen, wenn LED L1 zu blinken beginnt
3.
Auf Taste [Set]; drücken und gedrückt halten; die Taste [Set] muss während der
Schritte 4 und 5 ständig gedrückt bleiben
4.
Ca. 3s warten, danach wird die LED L3 aufleuchten, die das aktuelle Niveau der "Motorkraft" darstellt
5.
Zweimal auf Taste [▲▼] drücken, damit das Blinken auf LED L2 übergeht,
die den neuen Wert der "Motorkraft" darstellt
6.
Die Taste [Set] loslassen
7.
Zweimal auf Taste [▲▼] drücken, damit das Blinken auf LED L3 übergeht
8.
Auf Taste [Set]; drücken und gedrückt halten; die Taste [Set]
muss während der Schritte 9 und 10 ständig gedrückt bleiben
9.
Ca. 3s warten, danach wird die LED L2 aufleuchten, die das aktuelle Niveau der "Pausezeit" darstellt.
10.
Einmal auf Taste [▲▼] drücken, damit das Blinken auf LED L3 übergeht, die den neuen
Wert der "Pausezeit" darstellt
11.
Die Taste [Set] loslassen
12.
10s warten, um die Programmierung aufgrund des Ablaufs der Zeitgrenze zu beenden.
7.3) Hinzufügen oder Entfernen von Vorrichtungen
Einer Automatisierung mit ROAD200 können jederzeit Vorrichtungen
hinzugefügt bzw. aus dieser entfernt werden. Insbesondere können
am Eingang "STOP" verschiedenartige Vorrichtungen angeschlos-
sen werden, wie in Paragraph "7.3.1 Eingang STOP" angegeben.
7.3.1) Eingang STOP
STOP ist der Eingang, der das unverzügliche Anhalten der Bewe-
gung verursacht, gefolgt von einer kurzen Umkehrung. An diesen
Eingang können Vorrichtungen mit Ausgang mit gewöhnlich geöff-
netem "NO"-Kontakt, mit gewöhnlich geschlossenem "NC"-Kontakt
oder Vorrichtungen mit Ausgang mit konstantem 8,2KΩ, Wider-
stand, wie zum Beispiel Schaltleisten, angeschlossen werden.
Die Steuerung erlernt die am Eingang STOP angeschlossene Vor-
richtung während der Erlernung – siehe Paragraph "4.3 Erlernung
der Torlänge"; danach wird ein STOP verursacht, wenn eine beliebi-
ge Variation des erlernten Status erfolgt.
Mit entsprechenden Maßnahmen kann am Eingang STOP mehr als
eine Vorrichtung auch anderen Typs angeschlossen werden.
• Mehrere NO-Vorrichtungen können miteinander in unbegrenzter
Menge parallelgeschaltet werden.
• Mehrere NC-Vorrichtungen können miteinander in unbegrenzter
Menge seriengeschaltet werden.
• Mehrere Vorrichtungen mit konstantem 8,2KΩ Widerstand können
mit nur einem 8,2KΩ Endwiderstand "kaskadengeschaltet" wer-
den.
• Die Kombination NO und NC ist möglich, wenn die 2 Kontakte par-
allelgeschaltet werden, wobei ein 8,2KΩ Widerstand mit dem NC-
Kontakt seriengeschaltet werden muss (daher ist auch die Kombi-
nation von 3 Vorrichtungen NO, NC und 8,2KΩ).
!
Falls der Eingang STOP für den Anschluss von Vorrich-
tungen mit Sicherheitsfunktionen benutzt wird, garantie-
ren nur die Vorrichtungen mit Ausgang mit konstantem
8,2KΩ Widerstand die Sicherheitsklasse 3 gegen Defekte
gemäß der Vorschrift EN 954-1.
Beispiel
SET
3s
L1
SET
SET
L3
3s
L2
SET
L3
D
SET
L2
3s
L3
SET
10s
81
