7.2.6) Przykład programowania drugiego poziomu (parametry regulowane)
Jako przykład podana jest sekwencja operacji w celu zmiany ustawienia fabrycznego parametrów i aby wyregulować „Siłę silnika" (wejście na L1
i poziom na L2) i przedłużenia „Czasu przerwy " do 60 s (wejście na L3 i poziom na L3).

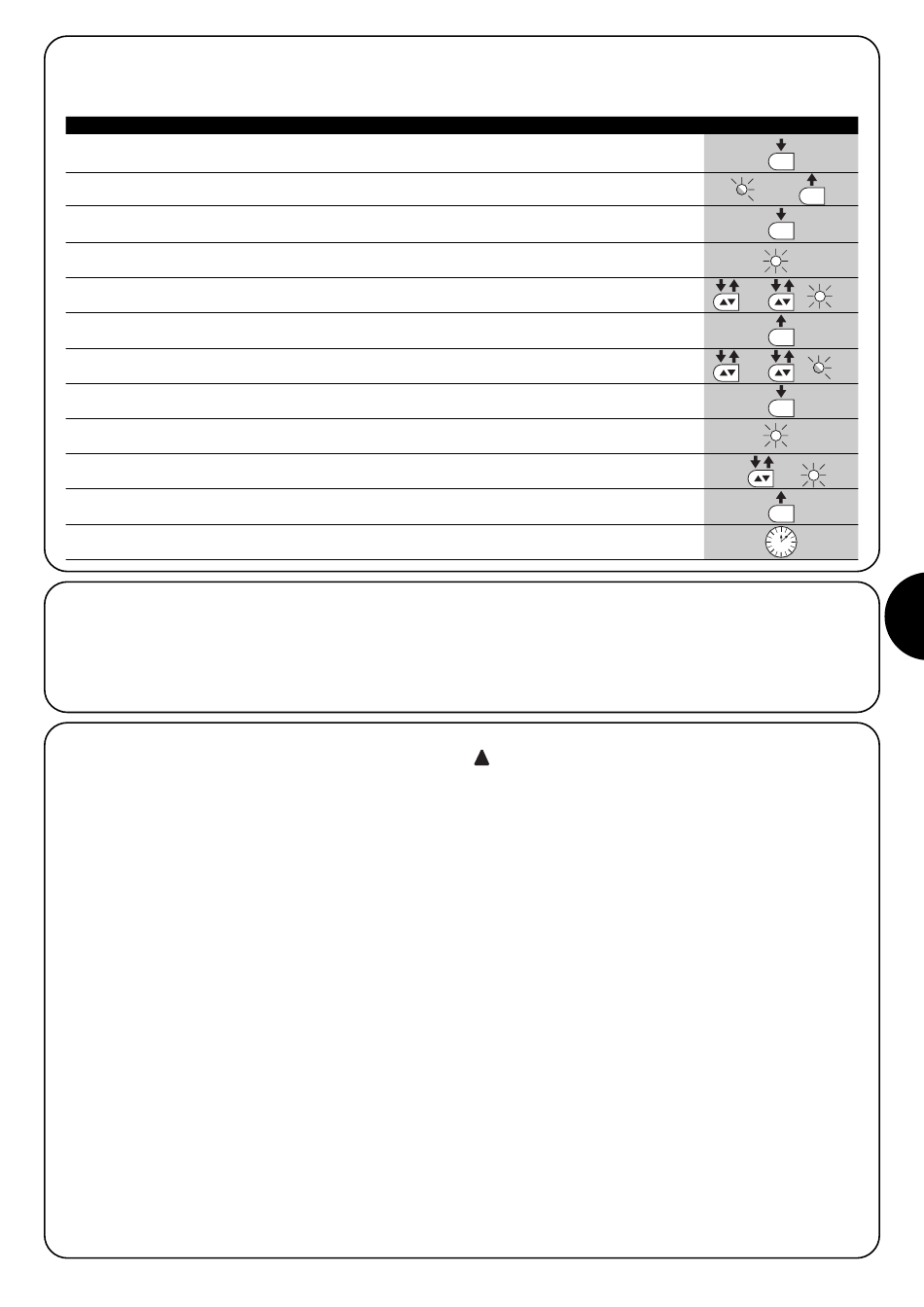

Tabela 18: przykład programowania według poziomu
1.
Wcisnąć i trzymać wciśnięty przycisk [Set] na odbiorniku przez około 3 sekundy
2.
Zwolnić przycisk [Set], kiedy dioda kontrolna L1 zacznie migać
3.
Wcisnąć i trzymać wciśnięty przycisk [Set]. Przycisk [Set] musi być wciśnięty pomiędzy krokiem 4 i 5
4.
Odczekać około 3 sekundy aż zaświeci się dioda L3, która przedstawia aktualną wartość parametru
„Siła silnika"
5.
Wcisnąć 2 razy przycisk [▲▼], aby przesunąć świecąc się diodę na L2, która przedstawia nową wartość
„Siły silnika".
6.
Zwolnić przycisk [Set]
7.
Wcisnąć 2 raz przycisk [▲▼], aby przesunąć diodę migającą na pozycję diody L3.
8.
Wcisnąć i trzymać wciśnięty przycisk [Set]. Przycisk [Set] musi być wciśnięty pomiędzy krokiem 9 i 10
tutti i passi 9 e 10
9.
Odczekać około 3 sekundy aż zaświeci się dioda L2, która przedstawia aktualną wartość parametru
„Czas Przerwy"
10.
[▲▼] Wcisnąć 1 raz przycisk [▲▼], aby przesunąć zapalona diodę na L3, która przedstawia nową
wartość „Czasu Przerwy"
11.
Zwolnić przycisk [Set]
12.
Odczekać 10 sekund, aby wyjść z programowania kończąc maksymalny czas.
7.3) Dodawanie lub demontaż urządzeń
Przy automatyzacji z siłownikiem ROAD200 istnieje możliwość
dodawania lub demontażu urządzeń w jakimkolwiek momencie. W
szczególności do wejścia „STOP" mogą być podłączone różne rodzaje
urządzeń, tak jak podano w paragrafie 7.3.1 „Wejście STOP".
7.3.1) Wejście STOP
STOP jest wejściem, które powoduje natychmiastowe zatrzymanie
manewru po czym następuje krótka zmiana kierunku (cofnięcie) Do
tego wejścia mogą być podłączone urządzenia z wyjściem ze stykiem
normalnie otwartym „NO", normalnie zamkniętym „NC", albo urządzenia
z wyjściem rezystancyjnym stały 8,2KΩ, na przykład krawędziowe
listwy rezystancyjne.
Centrala rozpoznaje rodzaj urządzenia podłączonego do wejścia STOP
podczas fazy rozpoznawania (patrz paragraf 4,3 „Rozpoznawanie
pozycji otwierania i zamykania bramy"); w czasie pracy urządzenia
komendę STOP wywoła jakakolwiek zmiana na tym wejściu w
porównaniu z zapamiętanym stanem.
Za pomocą odpowiednich sposobów istnieje możliwość podłączenia
do wejścia STOP więcej niż jednego urządzenia, nawet różnych
rodzajów:
• Więcej urządzeń NO można podłączyć równolegle pomiędzy sobą
bez żadnego ograniczenia ilości.
• Więcej urządzeń NC można podłączyć szeregowo pomiędzy sobą
bez żadnego ograniczenia ilości.
• Więcej urządzeń o oporności stałej 8,2KΩ, może być połączonych
„w kaskadzie" z tylko jedną opornością na końcu 8,2KΩ
• Możliwa jest kombinacja NO i NC przez równoległe połączenie obu
styków i dołączeniem szeregowo do styku NC - oporu
8,2KΩ(pozwala to także na kombinację 3 urządzeń: NA, NC i
8,2KΩ).
!
Jeśli wejście STOP jest używane do podłączenia urządzeń
z funkcjami bezpieczeństwa, jedynie urządzenia ze stałym
oporem 8,2KΩ zapewniają 3 kategorię odporności na usterki
według normy EN 954-1.
Przykład
SET
3s
L1
SET
SET
L3
3s
L2
SET
L3
SET
L2
3s
L3
SET
10s
PL
