7.3.2) Fotokomórki
Ta centrala jest wyposażona w funkcję „Fototest", zwiększającą
niezawodność urządzeń bezpieczeństwa, pozwala to na uzyskanie
„Kategorii 2" według normy EN 954-1 (wyd. 12/1998), jeśli chodzi o
zespół centrali i fotokomórek bezpieczeństwa.
za każdym razem, kiedy jest uruchamiany manewr, są kontrolowane
wszystkie urządzenia bezpieczeństwa i tylko jeśli test da wynik
pozytywny, manewr się rozpoczyna.

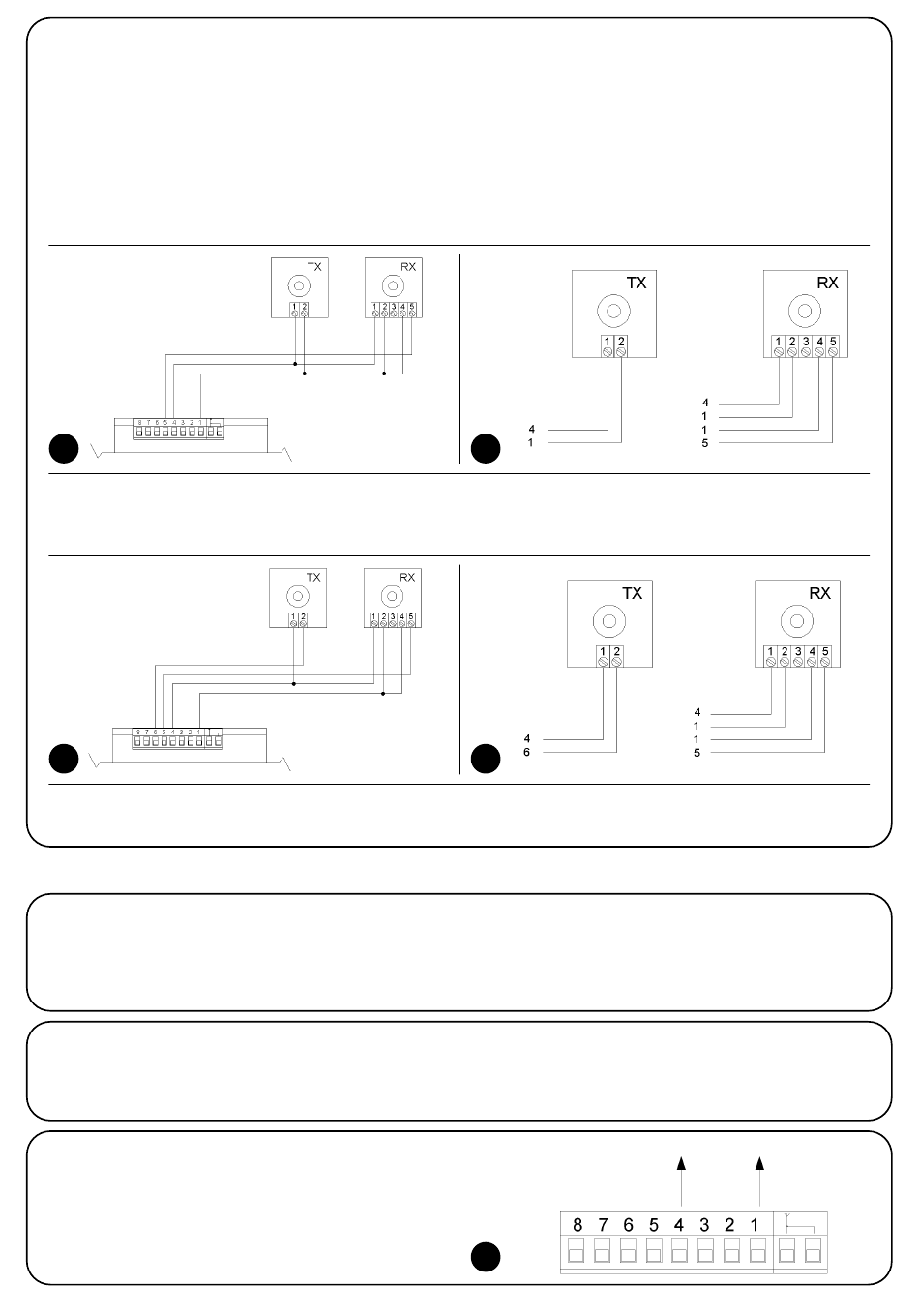

• Podłączenie bez funkcji "Fototest" (rys. 21 – 22):
Zasilić odbiorniki bezpośrednio z wyjścia pomocniczego centrali (zaciski 1 – 4).
21
• Podłączenie bez funkcji "Fototest" (rys. 23 – 24):
Zasilanie nadajników fotokomórek nie jest brane bezpośrednio z wyjść pomocniczych, ale z wyjścia „Fototest" pomiędzy zaciskami 6 – 4. Mak-
symalny prąd użytkowany na wyjściu „Fototest" wynosi 100mA.
23
W przypadku, kiedy używa się 2 pary fotokomórek które mogą wzajemnie się zakłócać, należy włączyć synchronizm, tak jak to opisano w instrukcji
dla fotokomórek.
7.4) Funkcje specjalne
7.4.1) Funkcja "Otwiera zawsze"
Funkcja „Otwiera zawsze" jest ciekawą możliwością centrali sterującej -
pozwala zawsze na wykonanie manewru otwarcia, kiedy sterowanie
„Krok po kroku" trwa dłużej niż 3 sekundy; jest to przydatne, na
przykład, aby podłączyć do zacisku Krok po kroku styki zegara
7.4.2) Funkcja "Otwiera Zawsze"
W przypadku kiedy urządzenie bezpieczeństwa nie działa prawidłowo
lub nie działa w ogóle, istnieje możliwość sterowaniem i przesuwaniem
bramy w trybie „Ręcznym".
7.5) Podłączenie innych urządzeń
Jeśli istnieje potrzeba zasilania urządzeń zewnętrznych jak na przykład
czytnik zbliżeniowy dla kart z transponderem albo światła
oświetlającego wyłącznik kluczowy, można w tym celu pobrać zasilanie
tak jak pokazano na rys. 25. Napięcie zasilania to 24Vac -30% ÷ +50%
przy maksymalnie dostępnym prądem 100mA.
126
Jeśli natomiast test nie da pozytywnego wyniku (fotokomórka oślepiona
słońcem, przewody w krótkim zwarciu, itp.), zostaje określona usterka
i manewr nie jest wykonany.
Aby dodać parę fotokomórek należy usunąć mostek i podłączyć tak,
jak dalej to opisano.
22
24
programującego tak, aby brama była stale otwarta o pewnej porze
dnia.
Ta funkcja jest aktywna bez względu na rodzaj programowania wejścia
Krok po kroku (patrz parametr „Funkcja Krok po Kroku" w tabeli 15).
Szczegóły są podane w paragrafie „Sterowanie z zabezpieczeniami
niedziałającymi", znajdującym się w załączniku „Instrukcje i ostrzeżenia
przeznaczone dla użytkownika siłownika ROAD".
25
24Vac
