3.4) Elektrische aansluitingen
!
Bij het uitvoeren van elektrische aansluitingen mag de
installatie absoluut niet onder spanning staan en moet
een eventuele bufferbatterij losgekoppeld worden.
1. Om de beschermingsplaat te verwijderen en toegang tot de elek-
tronische besturingseenheid van ROAD200 te verkrijgen dient u
de schroef aan de zijkant weg te halen en de plaat weg te halen
door die naar boven toe weg te trekken.
2. Verwijder het rubber membraan, dat de opening waar de kabels
doorheen gevoerd worden afsluit en leid alle aansluitingskabels
naar de verschillende inrichtingen waarbij u deze ongeveer
20÷30cm langer laat dan noodzakelijk is. Zie tabel 3 voor het type
kabels en afbeelding 2 voor de aansluitingen.
3. Bind alle kabels die de reductiemotor binnenkomen met een
bandje samen en plaats dat bandje eventjes onder de boring
waar de kabels binnenkomen. Snijd in het rubber membraan een
opening waarvan de diameter iets kleiner is dan die van de
samengebundelde kabels en schuif het membraan over de kabels
13
LUCYB
15
tot het bandje; zet vervolgens het membraan weer terug in de
kabeldoorgang. Breng een tweede bandje net boven de mem-
braan aan om daar de kabels bij elkaar te houden.

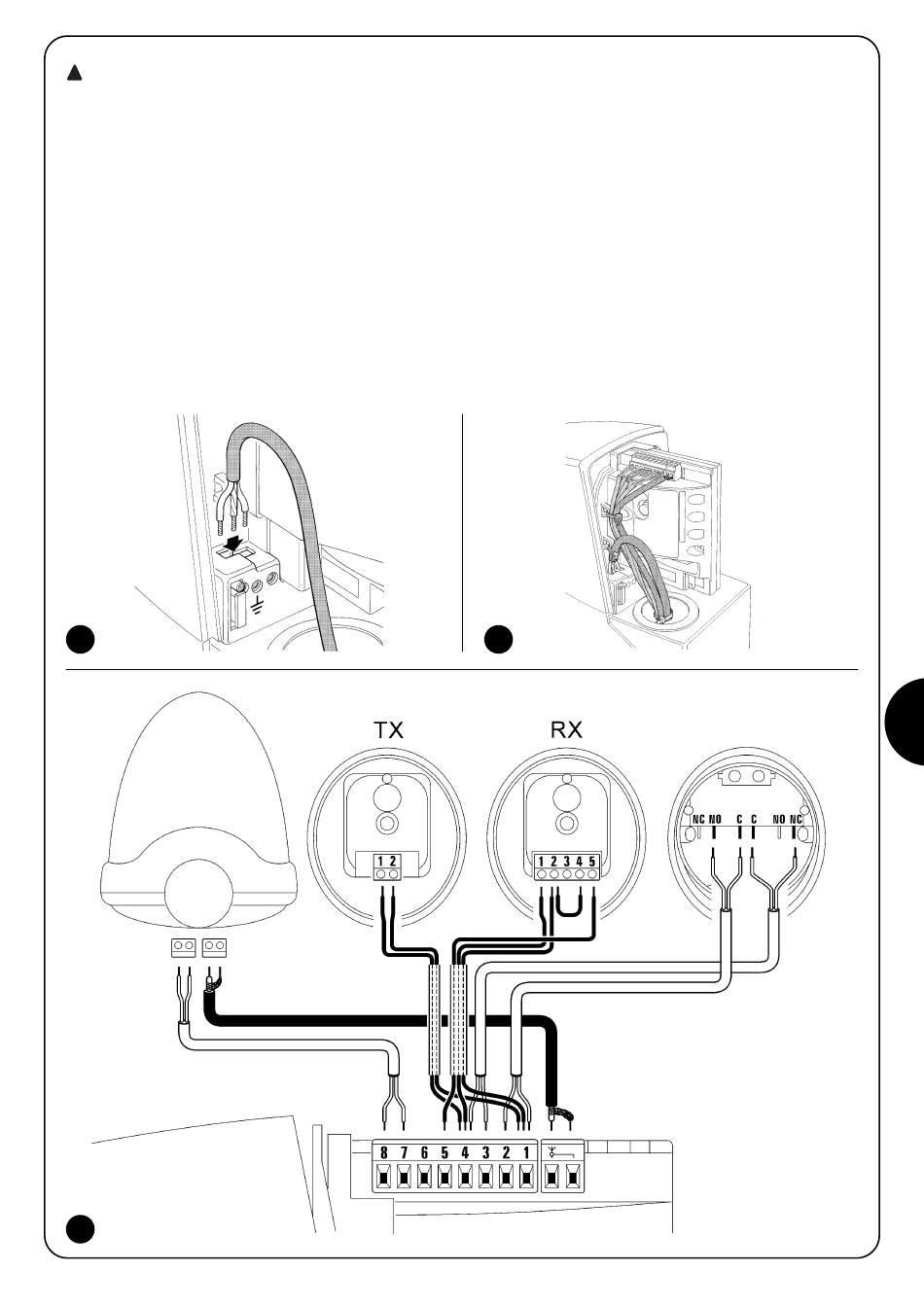

4. Sluit de voedingskabel op het daarvoor bestemde klemmetje aan,
zoals dat op afbeelding 13 te zien is, en zet daarna de kabel met
een bandje bij de eerste kabelring vast.
5. Voer de aansluiting van de andere kabels volgens het schema op
afbeelding 15 uit. Voor nog meer gemak zijn de klemmetjes uit-
neembaar.
6. Na afloop van de aansluitingen dient u de kabels die u bij de twee-
de ring van de kabelhouder gebundeld hebt vast te zetten met
bandjes, terwijl het resterende deel van de antennekabel aan de
andere kabels met een ander bandje wordt vastgezet zoals u op
afbeelding 14 kunt zien.
14
MOF
MOF
MOSE
NL
139
