4.3) Herkennen van de vleugellengte
Het is noodzakelijk dat de besturingseenheid de openings- en sluit-
standen van de poort kan herkennen; in deze fase wordt de lengte
van de vleugel vanaf de eindaanslag sluitstand tot die van de ope-
ningsstand gemeten; dit is noodzakelijk voor het berekenen van de
punten van vertraging en gedeeltelijke opening. Behalve deze posi-
ties wordt in deze fase de configuratie van de ingang STOP opge-
nomen en in het geheugen opgeslaan en wordt gecontroleerd of de
ingang FOTO in de modus "Fototest" al dan niet aangesloten is.

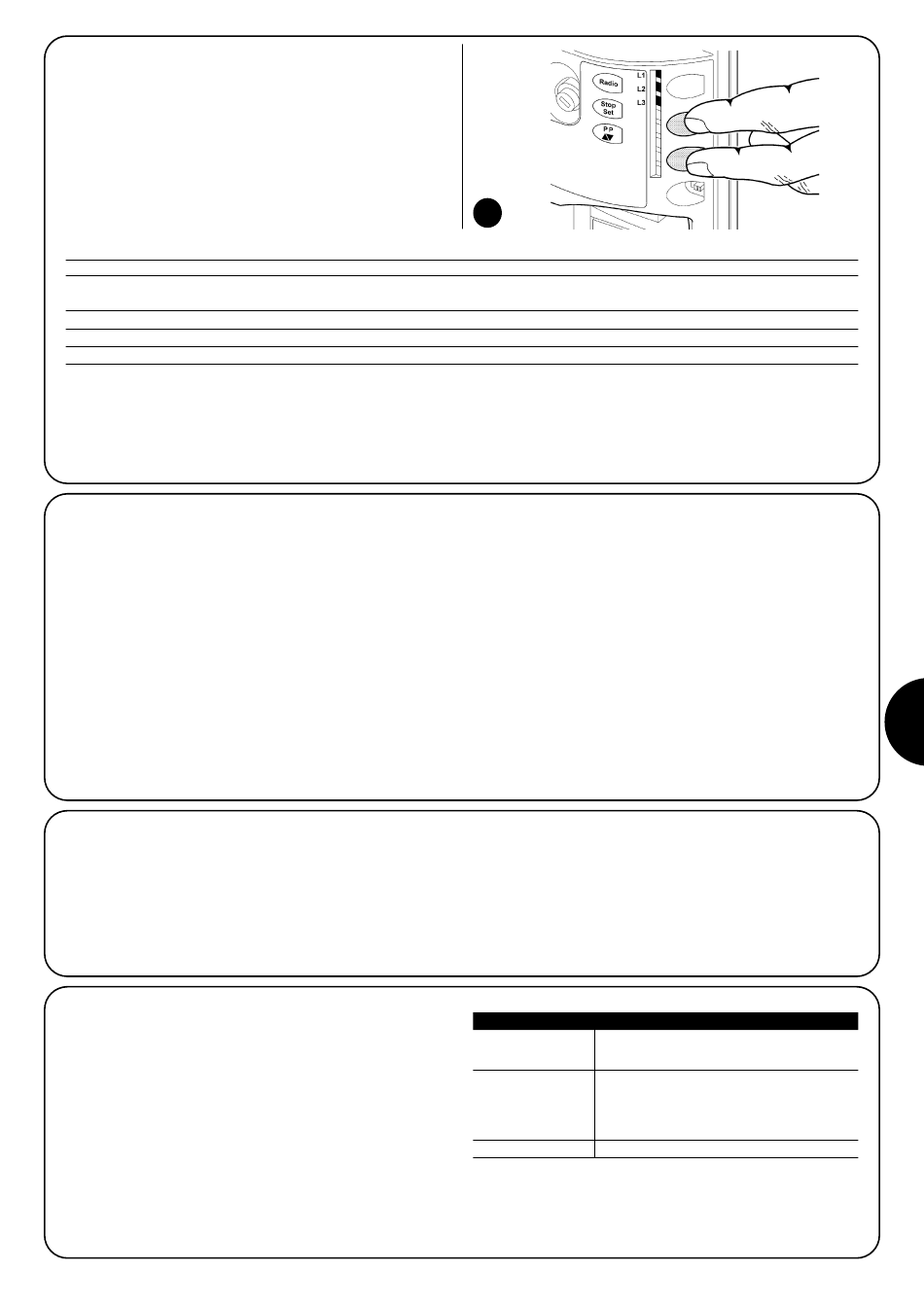

1. Druk op de toetsen [▲▼] en [Set] en houd die ingedrukt
2. Laat de toetsen los wanneer de manoeuvre van start gaat (na ongeveer 3s)
3. Controleer of deze manoeuvre een sluitmanoeuvre is; zo niet druk dan op de toets [STOP] en controleer nog aandachtiger de paragraaf
"4.1 Keuze van de richting"; herhaal dit van punt 1.
4. Wacht dat de besturingseenheid de herkenningsprocedure uitvoert: sluiten, openen en opnieuw sluiten van de poort.
5. Druk op de toets [PP] om een complete openingsmanoeuvre uit te voeren.
6. Druk op de toets [PP] om de poort te sluiten.
Indien dit niet allemaal mocht gebeuren dient u onmiddellijk de stroomvoorziening naar de besturingseenheid te onderbreken en de elektri-
sche aansluitingen nog beter te controleren. Als na afloop van de herkenningsfase de ledlampjes L2 en L3 knipperen, betekent dit dat er een
fout is; zie de paragraaf "7.6 Oplossen van problemen".
De fase van herkenning van de vleugellengte en van de configuratie van de ingangen STOP en FOTO kan op elk gewenst moment herhaald
worden, ook na de installatie (bijvoorbeeld als één van de beugels van de eindaanslagen verplaatst wordt); u behoeft dit slechts vanaf punt
1 te herhalen.
4.4) Controle van de manoeuvre van de poort
Na het herkennen van de lengte van de vleugel is het raadzaam
enkele manoeuvres uit te voeren om te controleren of de poort cor-
rect beweegt.
1. Druk op de toets [PP] om de instructie voor de manoeuvre
"Open" te geven; controleer of de openingsmanoeuvre van de
poort regelmatig verloopt zonder verandering van snelheid; pas
wanneer de vleugel tussen de 50 en 30cm van de eindaanslag
van de openingsstand verwijderd is, zal hij langzamer moeten
gaan lopen en tot stilstand komen op 2÷3cm vanaf de mechani-
sche stop openingsstand.
2. Druk op de toets [PP] om de instructie voor de manoeuvre "Sluit"
te geven; controleer of de sluitmanoeuvre van de poort regelma-
tig verloopt zonder verandering van snelheid; pas wanneer de
vleugel tussen de 70 en 50cm van de eindaanslag van de sluit-
stand verwijderd is, zal hij langzamer moeten gaan lopen en tot
4.5) Vooraf ingestelde functies
De besturingseenheid van ROAD200 beschikt over enkele program-
meerbare functies; in de fabriek worden deze functies in een configura-
tie afgesteld die voor het merendeel van de automatiseringen optimaal
is; in ieder geval kunnen de functies op elk gewenst moment via de juis-
te programmeringsprocedure gewijzigd worden; raadpleeg hiervoor
paragraaf "7.2 Programmeringen".
4.6) Radio-ontvanger
Voor het aansturen op afstand van ROAD200 is er in de besturings-
eenheid een radio-ontvanger ingebouwd die op een frequentie van
433,92 MHz werkt en met de onderstaande typen zenders compa-
tibel is:
Omdat het type codering verschilt, bepaalt de eerste zender welke
ingevoerd is, ook het soort zenders dat daarna ingevoerd kan wor-
den. Er kunnen maximaal 160 zenders in het geheugen opgeslagen
worden.
18
stilstand komen op 2÷3cm vanaf de mechanische stop sluit-
stand.
3. Controleer dat het knipperlicht tijdens de manoeuvres met een
frequentie van 0,5s aan en 0,5s uit knippert.
4. Voer meerdere openings-en sluitmanoeuvres uit om te beoorde-
len of er eventuele montage- of afstellingsdefecten zijn, of ande-
re onregelmatigheden zijn, zoals punten met een grotere wrijving.
5. Controleer dat de reductiemotor ROAD200, de tandheugel en de
beugels van de eindaanslagen solide, stevig en voldoende duur-
zaam bevestigd zijn, ook wanneer er zich een plotselinge snel-
heidstoename of –afname in de beweging van de poort voortdoet
Tabel 4: zenders
FLO FLO1 – FLO2 – FLO4
VERY VE
FLOR FLOR1 – FLOR2 – FLOR4
VERY VR
ERGO1 – ERGO4 – ERGO6
PLANO1 – PLANO4 – PLANO6
SMILO SM2 – SM4
NL
