3) Instalacja
!
Instalacja siłownika ROAD200 musi być wykonana przez wykwalifikowany personel, zgodnie z przepisami, normami i
uregulowaniami prawnymi, oraz według niniejszej instrukcji.
3.1) Kontrola wstępna
Przed przystąpieniem do instalacji siłownika ROAD200, należy
przeprowadzić następujące kontrole:
• Sprawdzić, czy wszystkie elementy i materiały, jakie będą
zastosowane, są w idealnym stanie, odpowiednie do użycia i zgodne
z normami.
• Sprawdzić, czy konstrukcja bramy jest odpowiednia do wykonania
automatyzacji.
• Sprawdzić, czy ciężar i wymiary skrzydła mieszczą się w granicach
podanych w rozdziale 2.1 „Wartości graniczne zastosowania"
• Sprawdzić, porównując z wartościami podanymi w rozdziale 8
„Charakterystyki techniczne", czy tarcie statyczne, (czyli siła
niezbędna do poruszenia skrzydła) jest mniejsza od połowy "Siły
maksymalnej", i czy tarcie dynamiczne (czyli siła potrzebna do
utrzymania ruchu skrzydła) jest mniejsza od połowy "Siły nominalnej";
zaleca się tu margines 50%, ponieważ warunki klimatyczne mogą
zwiększyć tarcie w czasie eksploatacji bramy.
• Sprawdzić, czy na całej drodze przesuwu skrzydła, tak przy
zamykaniu jak i przy otwieraniu, nie ma punktów, w których występuje
zwiększony opór.
• Sprawdzić, czy nie ma niebezpieczeństwa wykolejenia się skrzydła i
czy nie występuje zagrożenie wysunięcia się z prowadnic.
• Sprawdzić wytrzymałość mechanicznych ograniczników ruchu, czy
nie powstaną odkształcenia, jeśli skrzydło miałoby uderzyć silnie w
zderzak.
• Sprawdzić, czy skrzydło pozostaje w równowadze, to znaczy nie
może się ruszać jeśli jest zatrzymane i pozostawione w jakiejkolwiek
pozycji.

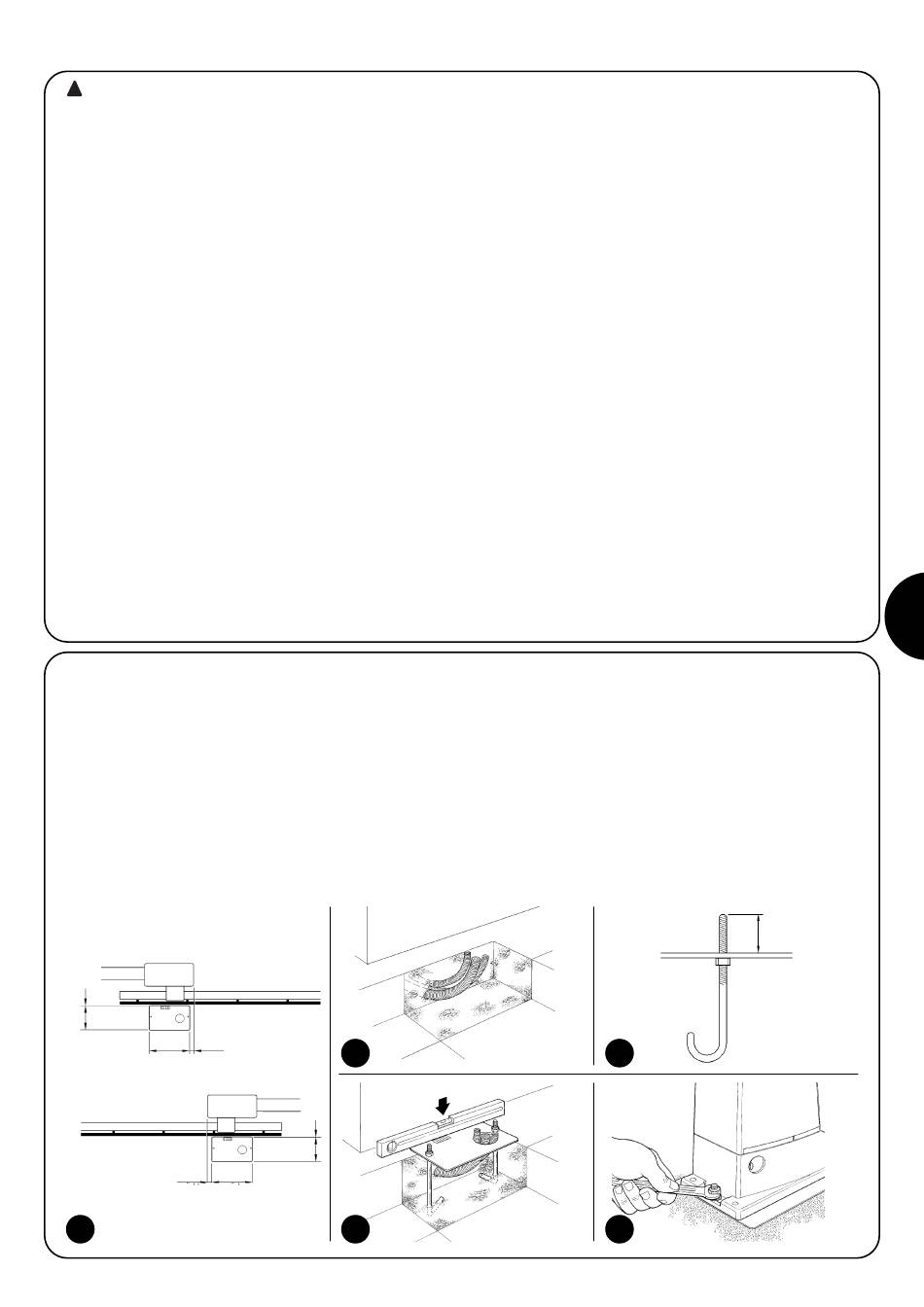

3.2) Mocowanie siłownika
Jeśli powierzchnia podparcia już istnieje, mocowanie siłownika należy wykonać bezpośrednio na tej powierzchni, wykorzystując do tego celu
odpowiednie środki jak na przykład kołki rozporowe.
1. W przeciwnym przypadku, w celu zamocowania siłownika należy:
2. Wykonać wykop pod fundament o odpowiednich wymiarach wykorzystując jako odniesienie wartości podane na rys.3
3. Przygotować jedną lub więcej rurek do przeprowadzenia przewodów, tak jak na rys. 4
4. Dołączyć dwie śruby fundamentowe do płyty fundamentowej, wkładając jedną nakrętkę pod a drugą nad płytę; nakrętkę dolną należy dokręcić
do końca gwintu (patrz Rysunek 5) w taki sposób, aby część nagwintowana wystawała na około 25÷35mm nad płytą.
5. Wylać beton, i zanim zacznie tężeć, ustawić płytę fundamentową według wartości podanych na rys. 3; sprawdzić czy jest równoległa do
skrzydła i dokładnie wypoziomowana. Odczekać do całkowitego stężenia betonu
6. Odkręcić dwie górne nakrętki z płyty, następnie ustawić na niej siłownik, sprawdzić czy jest dokładnie równoległy do skrzydła i następnie lekko
dokręcić 2 nakrętkami i podkładkami, które są w zestawie, tak jak na rys. 7.
0÷10
192
0÷50
330
0÷50
3
4
0÷10
192
330
6
• Sprawdzić strefę mocowania siłownika, czy nie jest narażona na
zalanie i ewentualnie zamontować siłownik na odpowiednim
wsporniku nad ziemią.
• Sprawdzić, czy strefa mocowania siłownika pozwala na jego
wysprzęglenie oraz bezpieczny i pewny przesuw ręczny.
• Sprawdzić, czy punkty mocowania różnych urządzeń są w miejscach
zabezpieczonych przed uderzeniami i czy powierzchnie montażu są
odpowiednio solidne.
• Unikać przypadków, gdy elementy automatyki mogłyby być
zanurzone w wodzie lub w innych cieczach.
• Nie ustawiać siłownika ROAD200 w pobliżu płomieni lub źródeł
ciepła, w środowisku potencjalnie wybuchowym, szczególnie
kwaśnym lub słonym, ponieważ może to być powodem
nieprawidłowego działania albo spowodować inne zagrożenie.
• W przypadku istnienia przejścia (furtki) wewnątrz skrzydła lub w obszarze
ruchu skrzydła, należy upewnić się, że nie utrudnia ono normalnego
przesuwu i ewentualnie przewidzieć odpowiedni system blokujący.
• Podłączyć centralę do elektrycznej linii zasilającej wyposażonej w
uziemienie zabezpieczające.
• Elektryczna linia zasilająca musi być odpowiednio zabezpieczona
przez właściwe bezpieczniki magnetyczno-termiczne i różnicowe.
• Na linii zasilającej z sieci elektrycznej należy zamontować urządzenie
rozłączające zasilanie (z kategorią przepięcia III to znaczy odległość
między stykami musi wynosić przynajmniej 3,5mm) albo inne,
równorzędne urządzenie, na przykład wtyczkę i gniazdko. Jeśli
urządzenie rozłączające nie znajduje się w pobliżu automatu, to
należy zabudować system blokady przed przypadkowym lub
nieuprawnionym włączeniem.
5
7
PL
25÷35
