3.4) Połączenia elektryczne
!
Wszystkie podłączenia elektryczne muszą być wykonane
po odcięciu napięcia do urządzenia i z odłączonym
ewentualnym akumulatorem awaryjnym.
1. Aby zdjąć pokrywę zabezpieczającą i dostać się do centrali
sterującej siłownika ROAD200, należy wykręcić śrubę z boku
obudowy i zdjąć pokrywę, pociągając ją w górę
2. Wyjąć gumową przelotkę, która zamyka otwór na przewody i
przełożyć wszystkie przewody połączeniowe do różnych urządzeń,
pozostawiając naddatek 20÷30cm od wyliczonej długości. Patrz
tabela 3 dla rodzaju przewodu i rys. 2 dla podłączeń.
3. Za pomocą opaski zaciskowej związać wszystkie przewody, które
wchodzą do siłownika, nieco poniżej otworu do wprowadzenia
przewodów. Na przelotce z gumy wyciąć otwór o średnicy mniejszej
od wiązki przewodów i założyć ją na przewody, doprowadzając aż
do opaski zaciskowej Założyć drugą opaskę zaciskową ponad
przelotką.
13
LUCYB
15
4. Podłączyć przewód zasilający do odpowiedniego zacisku, tak jak
pokazano na rys. 13, następnie, za pomocą opaski zaciskowej
unieruchomić przewód na najbliższym uchwycie (oczku) w
obudowie.

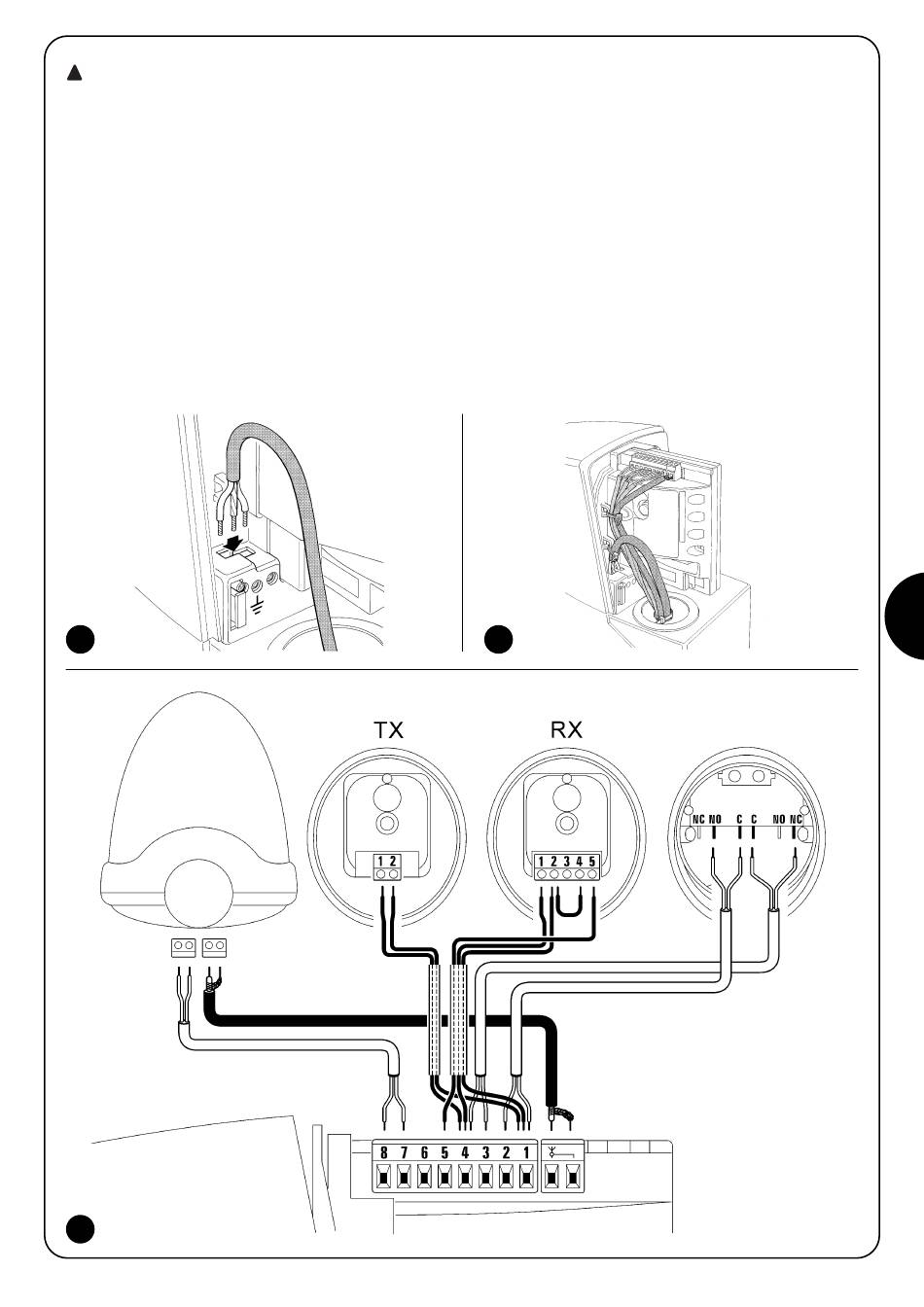

5. Wykonać podłączenia przewodów według schematu na rys. 15. Dla
ułatwienia tej operacji zaciski są wyjmowane.
6. Po ukończeniu podłączeń należy unieruchomić przewody następną
opaską zaciskową na drugim uchwycie, a nadmiar przewodu anteny
należy umocować z innymi przewodami za pomocą opaski
zaciskowej tak, jak pokazano na rys. 14.
