3.4) Elektrische Anschlüsse
!
Alle elektrischen Anschlüsse müssen ohne Spannung
zur Anlage und mit abgetrennter, eventueller Pufferbatte-
rie ausgeführt werden.
1. Um den Schutzdeckel zu entfernen und Zugang zur elektronischen
Steuerung von ROAD200 zu erhalten, muss die Schraube seitlich
entfernt und der Deckel nach oben herausgezogen werden.
2. Die Gummimembrane entfernen, mit der das Loch für den Kabel-
durchgang geschlossen ist, und alle Verbindungskabel zu den
verschiedenen Vorrichtungen einführen, dabei die Kabel 20÷30
cm länger als notwendig lassen. Siehe die Tabelle Nr. 3 für den
Kabeltyp und die Abbildung 2 für die Anschlüsse.
3. Alle Kabel, die in den Toröffner eintreten, mit einer Schelle verei-
nen. Die Schelle gleich unter dem Loch für den Kabeldurchgang
anbringen. An der Gummimembrane ein Loch schneiden, dessen
Durchmesser etwas kleiner als der Durchmesser der vereinten
Kabel ist, dann die Membrane entlang den Kabeln bis zur Schel-
le einstecken und die Membrane wieder in ihren Sitz am Loch des
13
LUCYB
15
Kabeldurchgangs einspannen. Die Kabel gleich über der Mem-
brane mit einer zweiten Schelle vereinen.

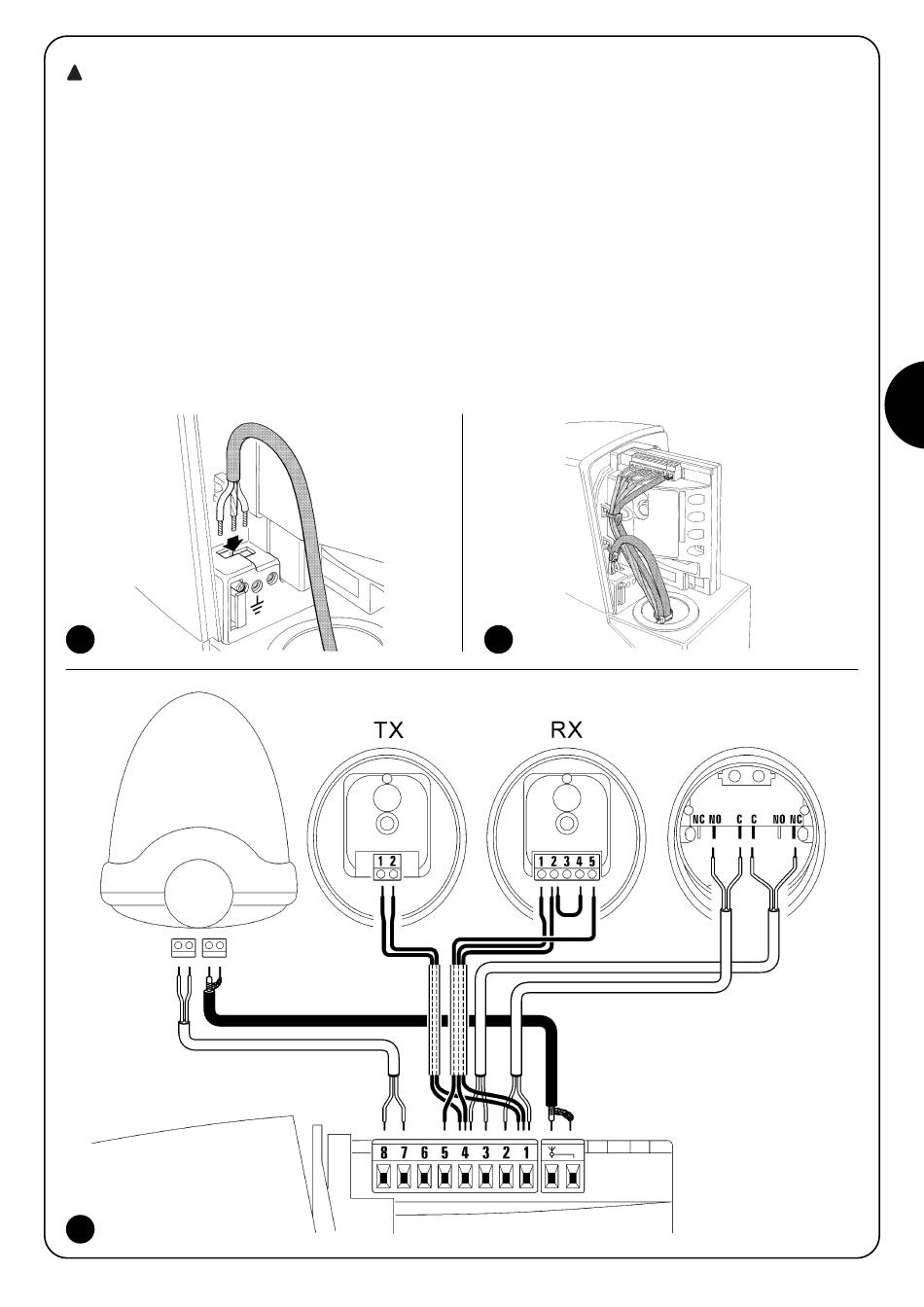

4. Das Versorgungskabel an der jeweiligen Klemme anschließen, wie
in Abbildung 13 gezeigt, dann das Kabel am ersten Kabelhaltering
mit einer Schelle blockieren.
5. Die Anschlüsse der anderen Kabel nach dem Plan in Abbildung
15 ausführen. Der Einfachheit wegen können die Klemmen abge-
zogen werden.
6. Die vereinten Kabel nach Beendigung der Anschlüsse mit Schel-
len am zweiten Kabelhaltering blockieren; das überschüssige Teil
des Antennekabels muss mit einer weiteren Schelle an den ande-
ren Kabeln blockiert werden, gemäß Abbildung 14.
14
MOF
MOF
D
MOSE
73
