Als er reeds een tandheugel aanwezig is, dient u de stelschroeven af te stellen zoals dat op afbeelding 8 te zien is zodat het rondel van
ROAD200 zich op de juiste hoogte bevindt waarbij er een speling van 1÷2mm met de tandheugel is.
Anders dient u voor het bevestigen van de tandheugel als volgt te werk te gaan:
6. Ontgrendel de reductiemotor zoals dat in de paragraaf "Ontgrendeling en handmatige manoeuvre" in het hoofdstuk "Aanwijzingen en aan-
bevelingen bestemd voor de gebruiker van de reductiemotor ROAD" aangegeven is
7. Open de vleugel helemaal, laat het eerste gedeelte van de tandheugel op het rondsel rusten en controleer of het begin van de tandheu-
gel overeenkomt met het begin van de vleugel zoals dat op afbeelding 9 te zien is. Controleer of er tussen rondsel en tandheugel een spe-
ling van 1÷2mm is, en bevestig de tandheugel vervolgens met de juiste middelen op de vleugel.
8
11
!

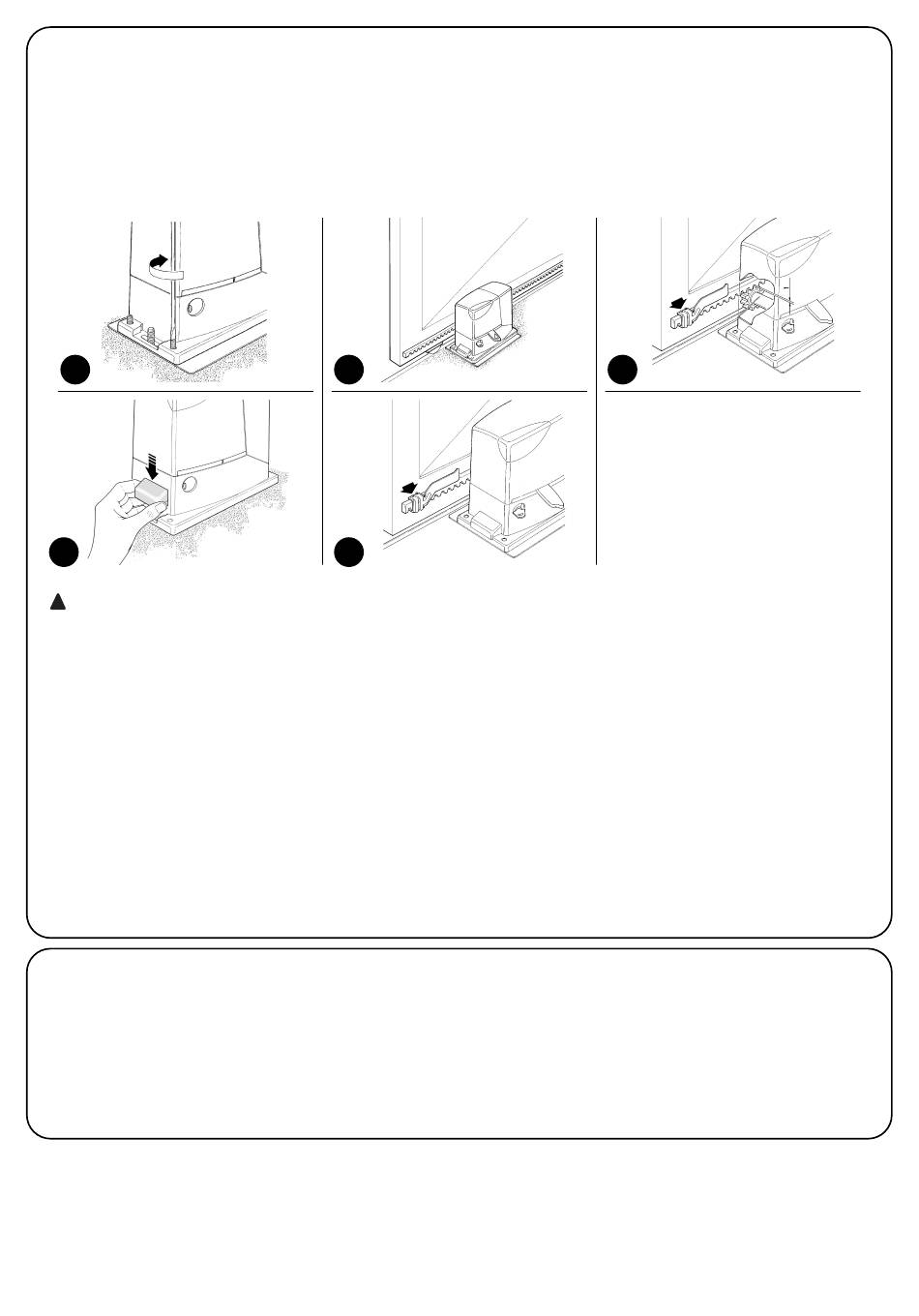

Om te voorkomen dat het gewicht van de vleugel op de reductiemotor komt te rusten is het belangrijk dat er tussen de tand-
heugel en het rondsel van een speling van 1÷2mm is zoals u op afbeelding 10 kunt zien.
8. Verschuif de vleugel en gebruik bij het bevestigen van de andere elementen steeds het rondsel als uitgangspunt.
9. Zaag het overgebleven deel aan het andere uiteinde van de tandheugel af.
10. Probeer nu de vleugel verschillende malen in de openings- en sluitrichting te verschuiven en controleer of de tandheugel recht over het
rondsel loopt met een foutuitlijning van ten hoogste 5mm. En dat de speling van 1÷2mm tussen rondsel en tandheugel daadwerkelijk
aanwezig is.
11. Draai de bevestigingsmoeren van de reductiemotor krachtig aan en verzeker u er zo van dat deze stevig vast op de grond zit; bedek de
bevestigingsmoeren met de daarvoorbestemde kapjes zoals op afbeelding 11 te zien is.
12. Bevestig de beugels voor de eindaanslagen van de standen "Open" en "Dicht" met de bijbehorende stiften op de uiteinden van de tand-
heugel zoals u op afbeelding 12 kunt zien. Denk eraan dat wanneer de eindaanslagen in werking treden de vleugel nog 2÷3cm door-
loopt; het is dus raadzaam de beugels van de eindaanslagen met een zekere marge op de mechanische stops aan te brengen.
13. Vergrendel de reductiemotor zoals in de paragraaf "Ontgrendeling en handmatige manoeuvre" in het hoofdstuk "Aanwijzingen en aan-
bevelingen bestemd voor de gebruiker van de reductiemotor ROAD" aangegeven is.
3.3) Installatie van de verschillende inrichtingen
Installeer de andere inrichtingen overeenkomstig de daarop betrek-
king hebbende aanwijzingen. Controleer in paragraaf "3.5 Beschrij-
ving van de elektrische aansluitingen" en op afbeelding 1 de inrich-
tingen die op de ROAD200 kunnen worden aangesloten.
