HOLZMANN MASCHINEN VD 1100N Mode D'emploi
Masquer les pouces Voir aussi pour VD 1100N:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation/Traducción
EN
USER MANUAL
ES
MANUAL INSTRUCCIONES
SE
BRUKSANVISNING
FR
MODE D'EMPLOI
Edition: 10.09.2018 – Revision - 00 – PlC - DE/EN/ES/SE/FR
VD 1100N
KOPIERDRECHSELBANK
COPY WOOD LATHE
TORNO DE MADERA CON COPIADOR
KOPIERINGSSVARVBÄNK

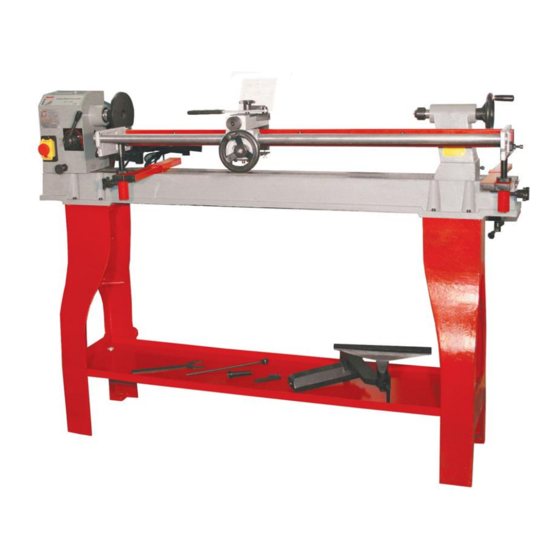

TOUR À BOIS AVEC COPIEUR
