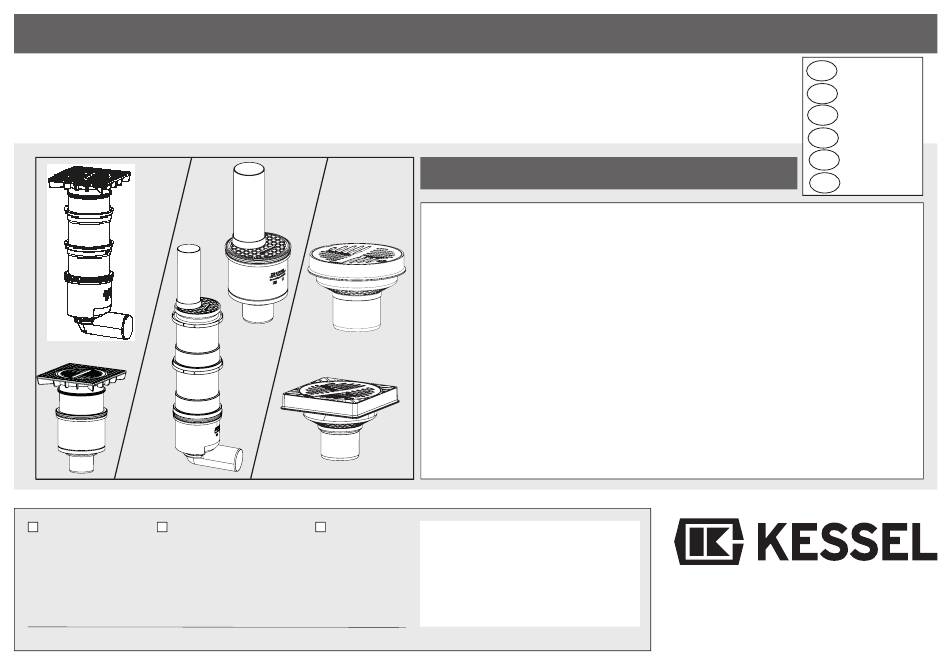

Boden-, Hof- und Regenabläufe aus Kunststoff

Auslauf seitlich oder senkrecht DN 100

Installation

Inbetriebnahme

der Anlage wurde durchgeführt von Ihrem Fachbetrieb:

Name/Unterschrift

Datum

All manuals and user guides at all-guides.com

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

Einweisung

Ort

Produktvorteile

Geringes Gewicht

•

Einfachster Einbau

Durch Verwendung von Verlängerungsstücken ist jedes geforderte

•

Niveau anpassbar

Entspricht DIN EN 1253

•

Stempel Fachbetrieb

Seite 1

Page 7

Page 13

Pagina 19

Pagina 25

Strona 31

Änderungsstand: 2020/05

Sachnummer:

128-107

Techn. Änderungen vorbehalten

Sommaire des Matières pour Kessel 67940

Page 1 All manuals and user guides at all-guides.com ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG Boden-, Hof- und Regenabläufe aus Kunststoff Seite 1 Page 7 Auslauf seitlich oder senkrecht DN 100 Page 13 Pagina 19 Pagina 25 Produktvorteile Strona 31 Geringes Gewicht •...
Page 2 all-guides.com...
Page 3 All manuals and user guides at all-guides.com Produktbeschreibung Bodenabläufe Regenabläufe  Schlitzrost mit Schutzrohr frostfreie Tiefe Stück  Schlammeimer 540 mm 2 Stück  Grundkörper 780 mm 3 Stück 1020 mm 4 Stück...
Page 4 All manuals and user guides at all-guides.com Einbaubeispiel Hofabläufe DN 100  Abdeckung frostfreie Tiefe Stück  Grundkörper 340 - 450 mm 1 Stück  Schlitzrost  Schlammeimer  Aufsatzstück mit Tragerahmen drehbar, stufenlos höhenverstellbar von 580 - 690 mm 2 Stück 40-150mm.
Page 5 All manuals and user guides at all-guides.com Einbau Boden, Hof- und Regenabläufe Montage des Grundkörpers Montage des Aufsatzstückes mit Tragerahmen Rohr passend unter Geländeober- Grundkörper aufsetzen und Einlegen der Lippendichtung. Aufsatzstück von oben durch Tragerahmen am Aufsatzstück kante herausstehen lassen. Bauzeitschutz auflegen.
Page 6 All manuals and user guides at all-guides.com Einbau Regenabläufe ▶ Dübellöcher nach Maßskizze anreißen und bohren. ▶ Haltebänder von hinten in die Wandbefestigung drücken. ▶ Wandbefestigung an die Mauer schrauben. ▶ Ablauf komplett in Abflussleitung und Wandbefestigung stecken. ▶ Bänder der Wandbefestigung straff festziehen und in Schutzrohr einschieben. L Bei vertieftem Einbau des Geruchsverschlusses ist das Entfernen nur mit Hilfsmitteln möglich.
Page 7 All manuals and user guides at all-guides.com Einbau- und Montagetipps Aufsatzstück (drehbar, neigbar, höhenverstellbar) Beton- Asphalt pflaster Teleskopischer Höhenausgleich, Aufsatzstück zur Anpassung an das Das Aufsatzstück ist bis 5° Verstellbarkeit bis zu 110 mm. Fliesenraster drehbar. neigbar, ohne Beeinträchtigung der Dichtheit.
Page 8 all-guides.com...
Page 9 All manuals and user guides at all-guides.com INSTRUCTIONS FOR INSTALLATION, OPERATION AND MAINTENANCE Floor, yard and gutter drains made of polymer Page 1 Page 7 Horizontal or vertical outlet DN 100 Page 13 Pagina 19 Pagina 25 Product advantages Strona 31 Low weight •...
Page 10 All manuals and user guides at all-guides.com Product description Floor drains Gutter drains  Slotted grating with protec- frost-free depth Number of tive pipe sections  Sludge bucket 540 mm  Drain body 780 mm 1020 mm...
Page 11 All manuals and user guides at all-guides.com Installation example Yard drains DN 100  Cover frost-free depth Number of  Slotted grating  Drain body sections  Upper section can be rotated with support frame, continuous height  Sludge bucket 340 - 450 mm adjustment of 40-150mm.
Page 12 All manuals and user guides at all-guides.com Installation Floor, yard and gutter drains Installing the drain body Installing the upper section with support frame The pipe should protrude up to a Put on the drain body and Insert the lip seal. Insert the upper section through Latch the support frame onto the suitable distance below the ground...
Page 13 ▶ Tighten the straps of the wall fastening tautly and push into the protective pipe. L If the odour trap is installed in a deep position, it can only be removed with tools. The KESSEL lift-out device (art. no. 850144) can be used for this. Alternatively, the odour trap can be pulled out by fitting a drainage pipe onto it.
Page 14 all-guides.com...
Page 15 All manuals and user guides at all-guides.com Installation and assembly tips Upper section (rotatable, tiltable, height-adjustable) Concrete Asphalt paving Vertical height adjustment, adjusta- Upper section can be rotated to The upper section can be tilted ble up to 110 mm. adjust to the tiling pattern.
Page 16 All manuals and user guides at all-guides.com INSTRUCTIONS DE MONTAGE, D‘UTILISATION ET DE MAINTENANCE Descentes d‘eaux pluviales, siphons de sol et de cour en composite Page 1 : Page 7 Sortie latérale ou verticale DN 100 Page 13 Pagina 19 Pagina 25 Avantages du produit Strona 31 Faible poids...
Page 17 All manuals and user guides at all-guides.com Description du produit Siphons de sol Descentes d‘eaux pluviales  Grille avec tuyau de pro- Profondeur hors Pièce tection  Panier à boue 540 mm 2 pièces  Corps de base 780 mm 3 pièces 1020 mm 4 pièces...
Page 18 All manuals and user guides at all-guides.com Exemple de pose Siphons de cour DN 100  Couvercle de recouvrement  Grille Profondeur hors gel Pièce  Corps de base  Rehausse pivotante avec cadre de support, progressivement réglable en 340 à 450 mm 1 pièce hauteur de 40 à...
Page 19 All manuals and user guides at all-guides.com Pose Descentes d’eaux pluviales, siphons de sol et de cour Montage du corps de base Montage de la rehausse avec cadre de support Faire dépasser le tuyau sous le bord Mettre le corps de base en place et Insertion du joint à...
Page 20 all-guides.com...
Page 21 L En cas de pose en profondeur du dispositif anti-odeur, son retrait n’ e st possible qu’avec des moyens auxiliaires. Il est possible à cet effet d‘utiliser le mécanisme de levage de KESSEL (réf. 850144). Il est possible, en alternative, de retirer le...
Page 22 All manuals and user guides at all-guides.com Conseils de pose et de montage Rehausse (pivotante, inclinable et réglable en hauteur) Chausée Asphalte en béton Réglable télescopique en hauteur Possibilité de faire pivoter la rehaus- La rehausse est inclinable jusqu’à jusqu’à 110 mm. se pour l’adapter au carrelage.
Page 23 All manuals and user guides at all-guides.com ISTRUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE Scarichi per l’acqua piovana, per cortile e a pavimento in materiale plastico Pagina 1 Page 7 Uscita laterale o verticale DN 100 Page 13 Pagina 19 Pagina 25 Vantaggi del prodotto Strona 31...
Page 24 All manuals and user guides at all-guides.com Descrizione del prodotto Scarichi a pavimento Scarichi per l’acqua piovana  Griglia a feritoie con tubo di Profondità Pezzo protezione antigelo  Cestello raccolta fanghi 540 mm 2 pezzi  Corpo base 780 mm 3 pezzi 1020 mm 4 pezzi...
Page 25 All manuals and user guides at all-guides.com Esempio di installazione Scarichi per cortile DN 100  Copertura  Griglia a feritoie Profondità antigelo Pezzo  Corpo base  Rialzo con telaio portante girevole, regolabile in altezza senza soluzione di 340 - 450 mm 1 pezzi continuità...
Page 26 all-guides.com...
Page 27 All manuals and user guides at all-guides.com Installazione Scarichi per l’acqua piovana, cortile e a pavimento Montaggio del corpo base Montaggio del rialzo con telaio portante Fare sporgere il tubo in misura ade- Appoggiare il corpo base e Inserire la guarnizione a labbro. Far passare il rialzo dall’alto Fare scattare in posizione il telaio guata al di sotto del bordo superiore...
Page 28 L In caso di installazione in profondità della chiusura antiodore, la rimozione sarà possibile solo con degli utensili. Può essere utilizzato il dispositivo di estrazione KESSEL (cod.art. 850144). In alternativa, la chiusura antiodore potrà essere estratta innestando un tubo fognario.
Page 29 All manuals and user guides at all-guides.com Consigli per l’installazione ed il montaggio Rialzo (girevole, inclinabile, regolabile in altezza) Pavimen- Asfalto tazione Compensazione dell’altezza teles- Rialzo girevole per l’adeguamento al Il rialzo è inclinabile fino a 5°, rima- copica, possibilità di regolazione reticolo delle piastrelle.
Page 30 All manuals and user guides at all-guides.com GEBRUIKSAANWIJZING VOOR INBOUW, BEDIENING EN ONDERHOUD Vloer-, erf- en regenafvoeren van kunststof Seite 1 Page 7 Uitloop horizontaal of verticaal DN 100 Page 13 Pagina 19 Pagina 25 Productvoordelen Strona 31 Lichtgewicht • •...
Page 31 All manuals and user guides at all-guides.com Productomschrijving Vloerafvoeren Regenafvoeren  Sleufrooster met mantelbuis vorstvrije diepte Aantal delen  Vuilvanger 540 mm 2 delen  Basiselement 780 mm 3 delen 1020 mm 4 delen...
Page 32 all-guides.com...
Page 33 All manuals and user guides at all-guides.com Inbouwvoorbeeld Erfafvoeren DN 100  Afdekking  Sleufrooster vorstvrije diepte Aantal delen  Basiselement  Opzetstuk met draagframe, draaibaar, traploos in hoogte verstelbaar 40 – 340 – 450 mm 1 deel  Vuilvanger 150 mm.
Page 34 All manuals and user guides at all-guides.com Inbouw Vloer-, erf- en regenafvoeren Montage van het basiselement Montage van het opzetstuk met draagframe Buis op de juiste hoogte onder het Basiselement plaatsen en Afdichting plaatsen. Opzetstuk van bovenaf door Draagframe op het opzetstuk peil laten uitsteken.
Page 35 ▶ Bevestigingsbanden strak vasttrekken en in de mantelbuis schuiven. L Bij een verdiepte inbouw van het stankslot kan het stankslot alleen met hulpmiddelen worden verwijderd. Hier kan het KESSEL-uitname-apparaat (art.nr. 850144) voor worden gebruikt. Als alternatief kan het stankslot met een KG-buis uit de installatie worden getrokken.
Page 36 All manuals and user guides at all-guides.com Inbouw- en montagetips Opzetstuk (draaibaar, kantelbaar en in hoogte verstelbaar) Plaveisel Asfalt Telescopisch in hoogte verstelbaar Opzetstuk kan worden gedraaid om Het opzetstuk kan tot 5° worden ge- tot en met 110 mm. het met de tegels uit te lijnen.
Page 37 All manuals and user guides at all-guides.com INSTRUKCJA MONTAŻU, OBSŁUGI I KONSERWACJI Wpusty podłogowe, podwórzowe i wody deszczowej z tworzywa sztucznego Strona 1 Page 7 Odpływ boczny lub pionowy DN 100 Page 13 Pagina 19 Pagina 25 Zalety produktu Strona 31 Mały ciężar •...
Page 38 all-guides.com...
Page 39 Opis produktu All manuals and user guides at all-guides.com Wpusty podłogowe Wpusty wody deszczowej  Kratka szczelinowa z rurą Głębokość niepr- Ilość sztuk ochronną zemarzająca  Osadnik 540 mm 2 sztuki  Korpus 780 mm 3 sztuki 1020 mm 4 sztuki...
Page 40 Przykład zabudowy All manuals and user guides at all-guides.com Wpusty podwórzowe DN 100  Pokrywa  Ruszt szczelinowy Głębokość Ilość sztuk  Korpus  Nasada obrotowa z ramą nośną, bezstopniowa regulacja wysokości od 40 nieprzemarzająca do 150 mm. Możliwość dopasowania do poziomu podłogi. ...
Page 41 Zabudowa All manuals and user guides at all-guides.com Wpusty podłogowe, podwórzowe i wody deszczowej Montaż korpusu Montaż nasady z ramą nośną Pozostawić rurę odsłoniętą na Nasadzić korpus i Włożyć uszczelkę wargową. Włożyć nasadę od góry Zatrzasnąć ramę nośną odpowiedniej wysokości względem nałożyć...
Page 42 ▶ Zacisnąć mocno taśmy mocowania naściennego i włożyć w rurę ochronną. L W przypadku zabudowy pogłębionej wyjęcie syfonu możliwe jest tylko za pomocą środków pomocniczych. Firma KESSEL oferuje do tego celu przyrząd do wyjmowania (nr art. 850144). Alternatywnie syfon można wyjąć przez nasadzenie rury KG.
Page 43 Porady zabudowy i montażu All manuals and user guides at all-guides.com Nasada (obrotowa, nachylana, z regulowaną wysokością) Bruk Asfalt betonowy Teleskopowa regulacja wysokości, Nasada jest obrotowa, można ją Nasadę można nachylić pod kątem możliwość przestawienia do 110 mm. dopasować do wzoru płytek. 5°...
