Manuel d'instruction SAB128 - SAB163 Mk4
4. Description technique

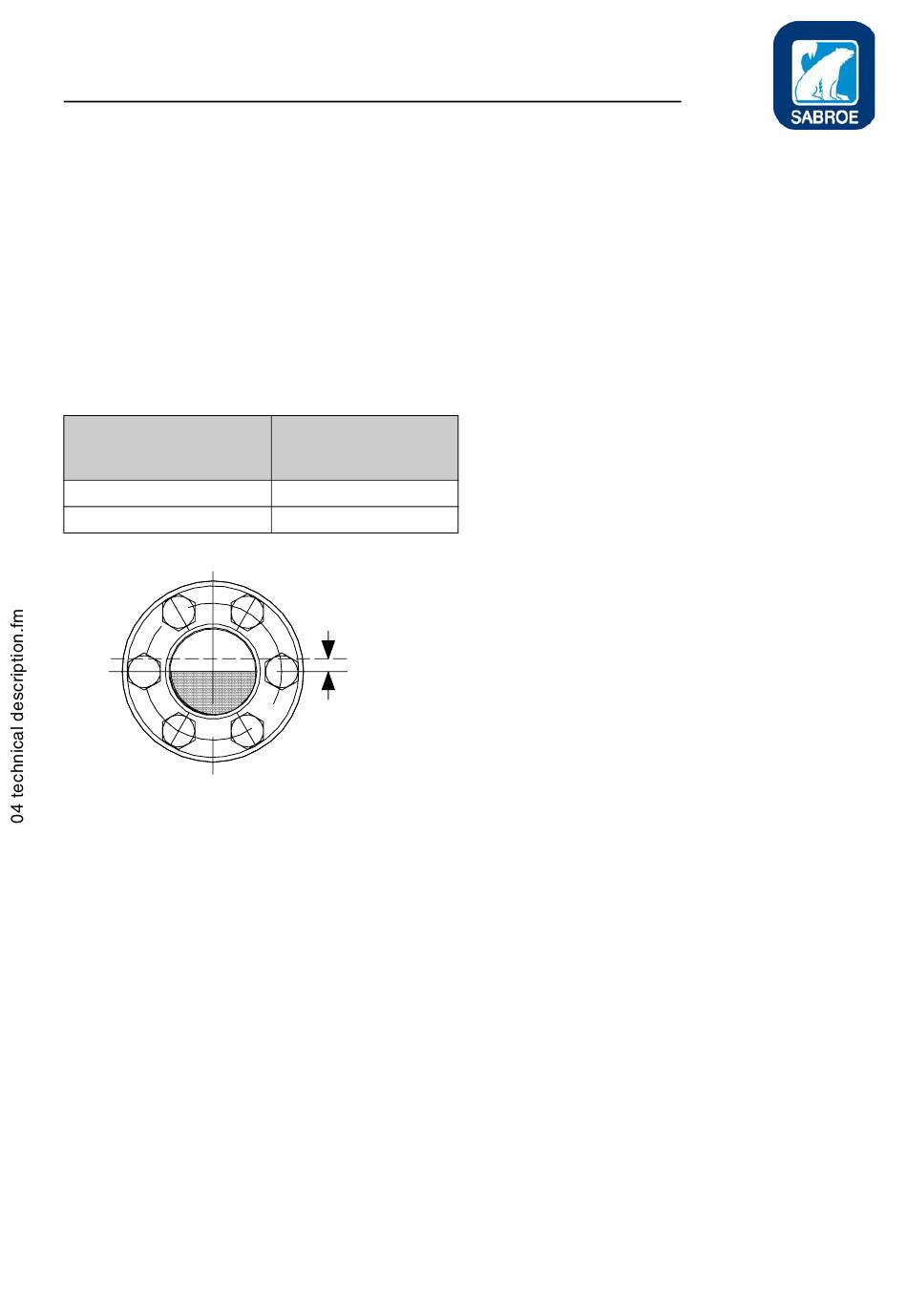

Indicateur de niveau d'huile
Il est toujours possible de contrôler le niveau
d'huile sur un des deux indicateurs de niveau
d'huile rep. 31, fig. n° 4.42 et fig. n° 4.43. Le
niveau d'huile s'élevera de 10 mm environ pour
une charge d'huile correspondant à la quantité
indiquée
Type de compresseur
SAB 128
SAB 163
Le chapitre 6, Caractéristiques techniques –
Charge d'huile comprend une liste de la charge en
huile totale du groupe. Cependant, la liste n'inclut
pas la quantité d'huile qui circule dans l'installa-
tion frigorifique. Dans les systèmes R22 qui utili-
sent une grande quantité de fluide frigorigène, il
faut tenir compte en particulier de la quantité
d'huile dissoute dans le fluide frigorigène.
En conséquence, il est important – durant la
période d'exploitation suivant le démarrage initial
0173-150 - FRA
Rev. 04/09/2003
Quantité d'huile
par 10 mm
en litres
6
4
10 mm
– d'être attentif au fait que le niveau d'huile peut
baisser assez rapidement jusqu'à ce que le
niveau d'huile contenue dans le système frigorifi-
que se stabilise.
Vanne d'arrêt de refoulement et clapet
anti-retour
Vanne d'arrêt de refoulement
Les groupes standard sont livrés avec une vanne
d'arrêt soudée sur la canalisation de refoulement
du séparateur d'huile. La canalisation de refoule-
ment de la vanne d'arrêt est prévue pour être sou-
dée.
Clapet anti-retour
Un clapet anti-retour doit être installé en complé-
ment de la vanne d'arrêt de refoulement montée
sur la canalisation de refoulement. Ce clapet doit
assurer une fermeture correcte lorsque la pres-
sion dans le séparateur d'huile est ramenée à la
pression d'aspiration durant les périodes d'arrêt.
Le clapet anti-retour doit être positionné sur la
partie la plus élevée de la canalisation de refoule-
ment, comme indiqué sur la fig. n° 4.28. Ceci per-
met d'éviter le passage de toute condensation
éventuellement apparue dans la canalisation de
refoulement pendant les périodes d'arrêt du
groupe vers le séparateur d'huile lors du redémar-
rage du groupe.
55/196
