Manuel d'instruction SAB128 - SAB163 Mk4
4. Description technique
Dans la chambre située au-dessus du piston,
rep. 5, la pression P
1
çant sous le cône, rep. 2, la tige de piston, rep. 3,
étant percée. Lorsque la vanne principale est fer-
mée, la pression P
" dans la chambre, rep. 6,
2
sous le piston est égale à la pression de refoule-
ment P
du compresseur, la pression P
2
équilibrée dans le gicleur, rep. 7.
Si la vanne pilote, rep. 221, s'ouvre en raison
d'une pression P
trop élevée, le gaz est envoyé
1
de la vanne pilote vers la vanne principale par la
conduite P
". Si la quantité de gaz pouvant
2
s'écouler dans le gicleur, rep. 7, est trop impor-
tante, la pression augmente dans la chambre,

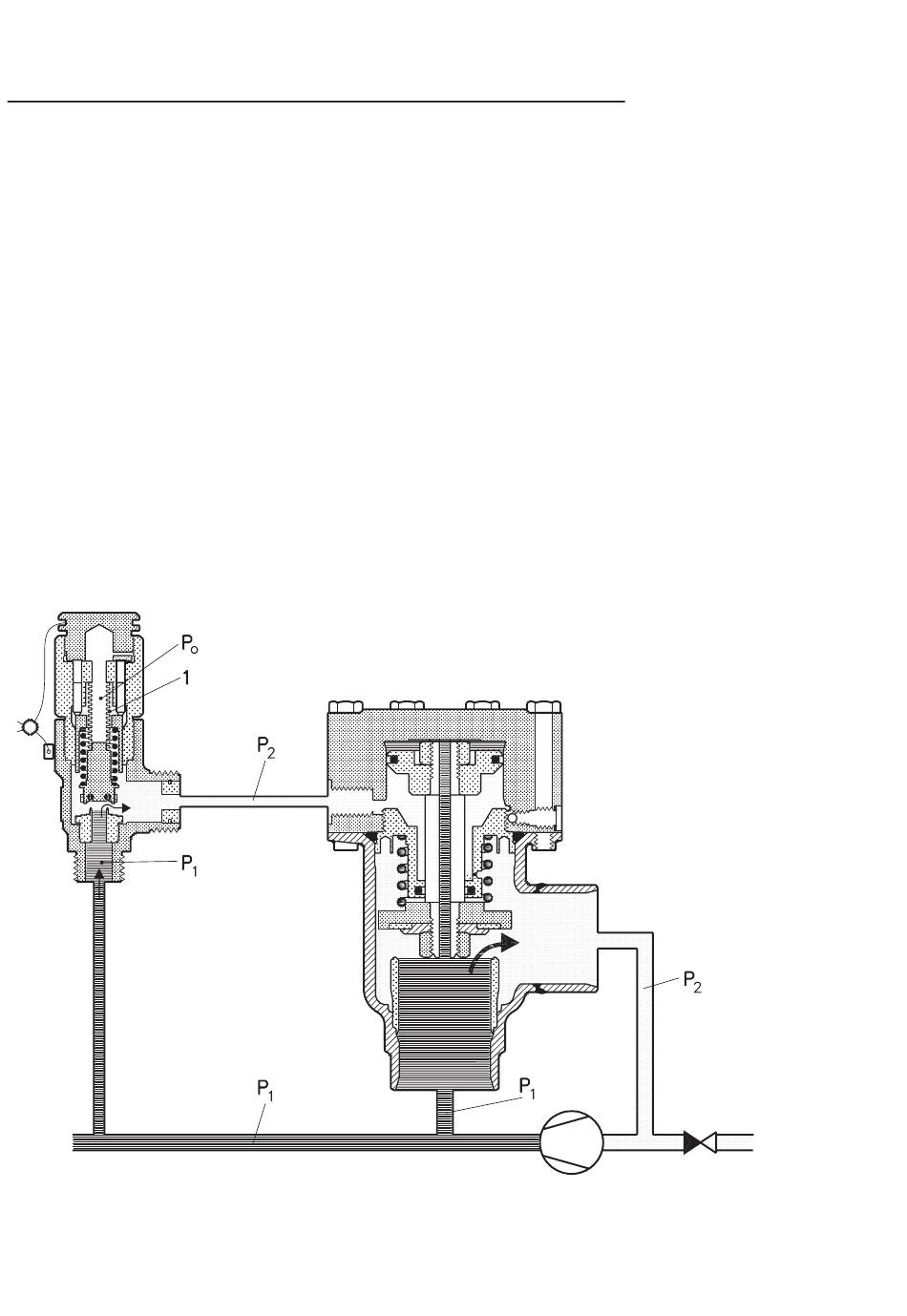

Fig. n° 4.22Système avec vanne ouverte
Séparateur d'huile,
condenseur
50/196
est identique à celle s'exer-
" étant
2
"
rep. 6, et ouvre la vanne principale de manière
modulée.
Le gaz peut alors passer par la vanne principale
depuis le côté refoulement du compresseur vers
le côté aspiration.
Lorsque la pression P
sous de la pression définie pour la vanne pilote,
cette dernière se ferme. La pression P
chambre, rep. 6, est équilibrée à la pression P
dans le gicleur, rep. 7, et la vanne principale se
ferme en moins de 50 secondes. L'activation du
système de protection du compresseur n'entraîne
normalement aucune fuite au niveau des vannes
ni aucun besoin de régulation.
Pression de con-
densation
Compresseur
passe à nouveau en des-
1
" dans la
2
Pression d'évaporation
0173-150 - FRA
Rev. 04/09/2003
2
