Manuel d'instruction SAB128 - SAB163 Mk4
4. Description technique
Système de protection de compresseur rep. 220 et 221

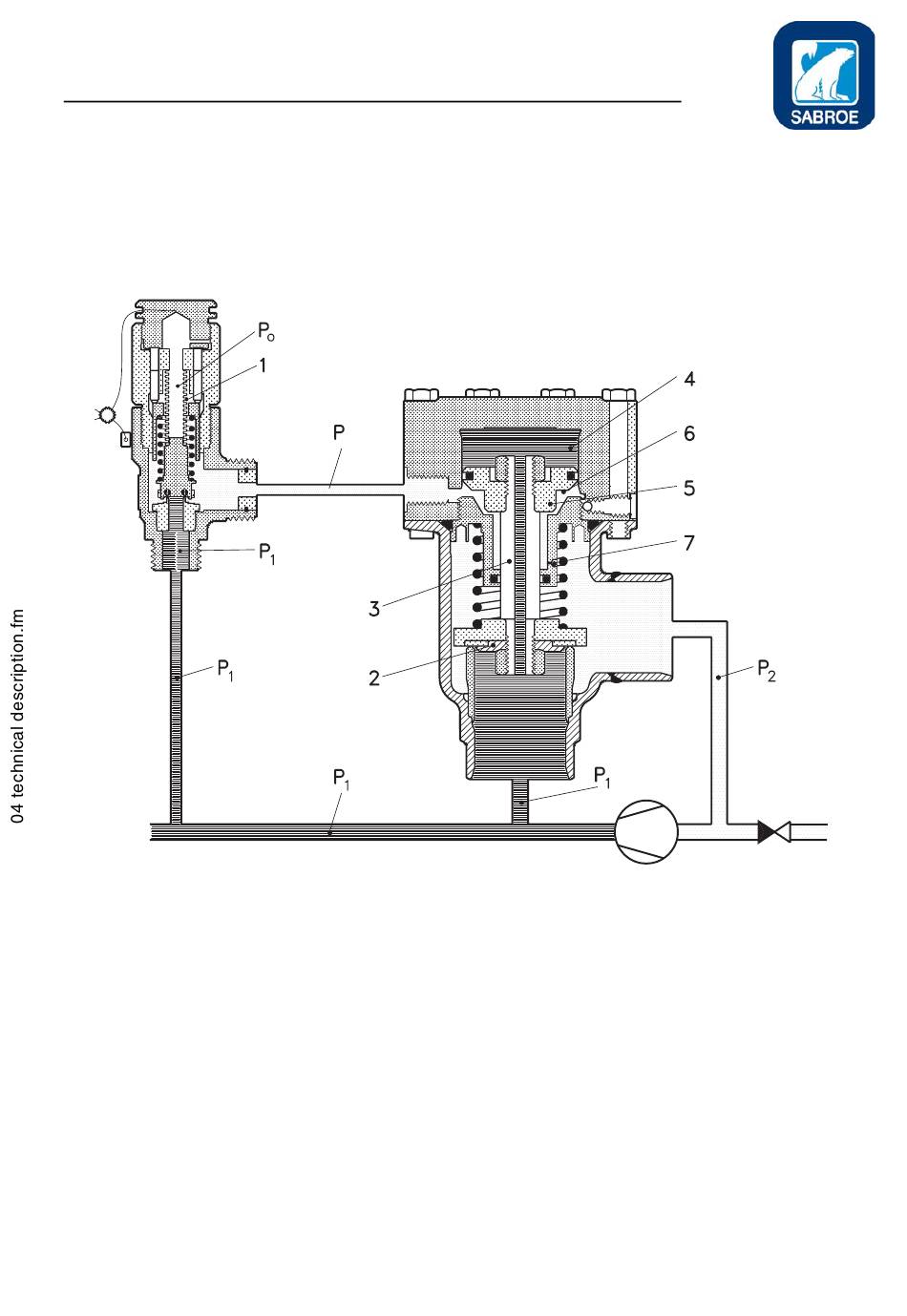

Fig. n° 4.21Système avec vanne fermée
Vanne pilote, BSV8 (Rep. 221)
Séparateur d'huile,
condenseur
Pour pouvoir protéger le compresseur contre une
haute pression inadmissible (si le système électri-
que n'a pas encore arrêté le compresseur), le
compresseur est équipé d'un système de protec-
tion comprenant une vanne principale, rep. 220,
et une vanne pilote, rep. 221, .
Description du fonctionnement
La vanne pilote, rep. 221, est actionnée par la
pression de refoulement P
maintenue fermée par un ressort intégré dont la
0173-150 - FRA
Rev. 04/09/2003
Vanne principale, POV (Rep. 220)
2"
Pression de condensation
du compresseur et est
1
Compresseur
force de fermeture est réglée à la pression indi-
quée sur la plaque de vanne. La pression de réfé-
rence de la vanne pilote est la pression atmosphé-
rique P
et la vanne est dimensionnée de sorte
o,
que la pression P
" n'ait pas d'effet sur la pression
2
d'ouverture de la vanne.
Si la pression P
dépasse la valeur d'ouverture
1
définie sur la plaque de la vanne, la vanne pilote,
rep. 221, s'ouvre de manière modulée et aug-
mente la pression P
" sous le piston, rep. 5, de la
2
vanne principale.
Pression d'évaporation
49/196
