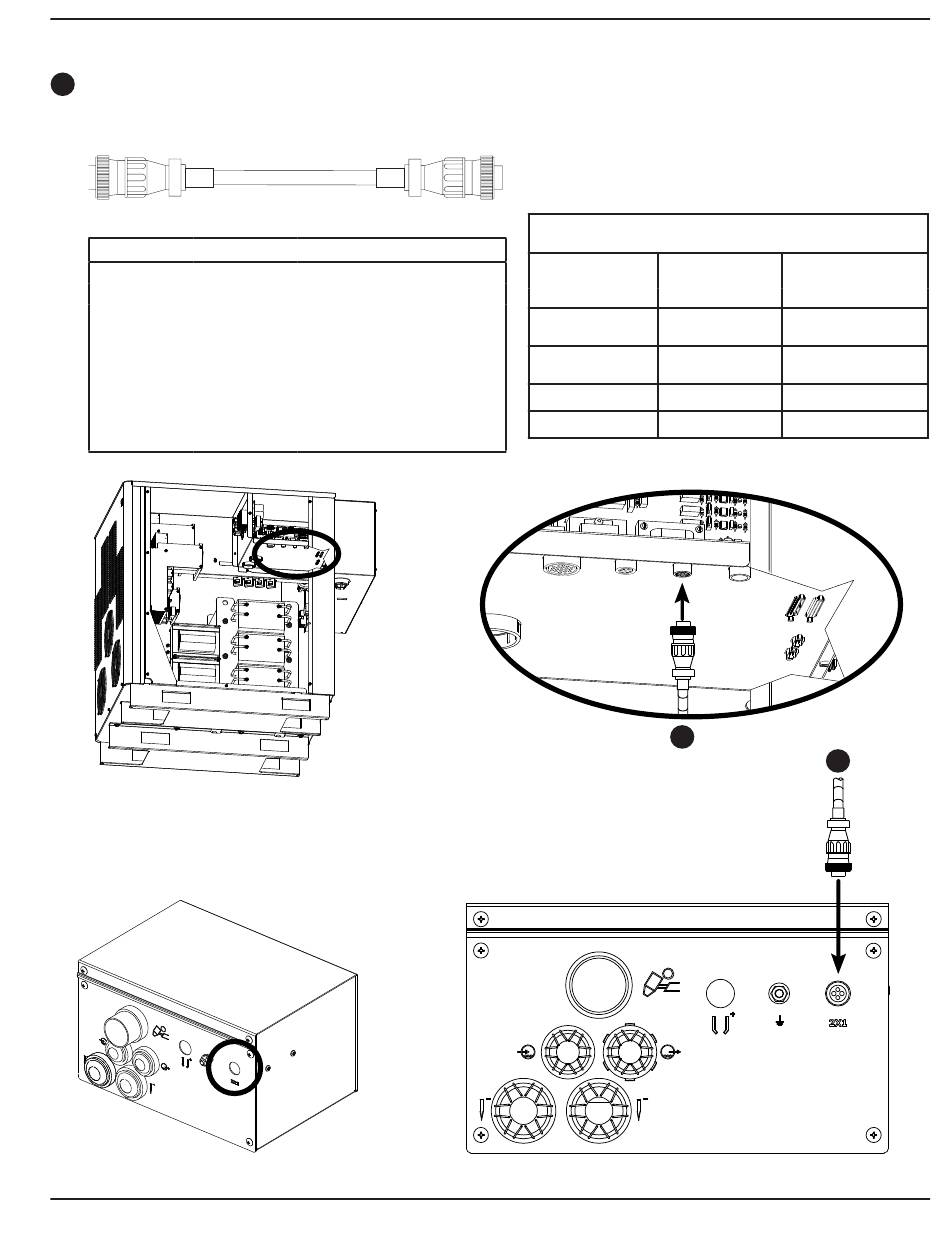

Câble d'alimentation de la console d'allumage
N° réf.
Longueur
123419
3 m
123834
4,5 m
123420
6 m
123670
7,5 m
123422
9 m
123835
10 m
123423
12 m
123671
15 m
123836
20 m
Source de courant primaire
HPR800XD Auto Gas – 806502
N° réf.
Longueur
123425
22,5 m
123736
25 m
123426
30 m
123672
35 m
123938
37,5 m
123673
45 m
123837
60 m
123838
75 m
(de la source de courant primaire)
Extrémité avec prises femelles vers la console d'allumage
Liste des signaux de câble —
source de courant à console d'allumage
Extrémité de la
source de courant
N° de contact
Description
120 V c.a. —
1
sous tension
120 V c.a. —
2
retour
3
Terre
4
Inutilisé
5
INSTALLATION
Extrémité de la
console d'allumage
N° de contact
1
2
3
4
Contacts
5
Prises
femelles
3-25
