ENTRETIEN

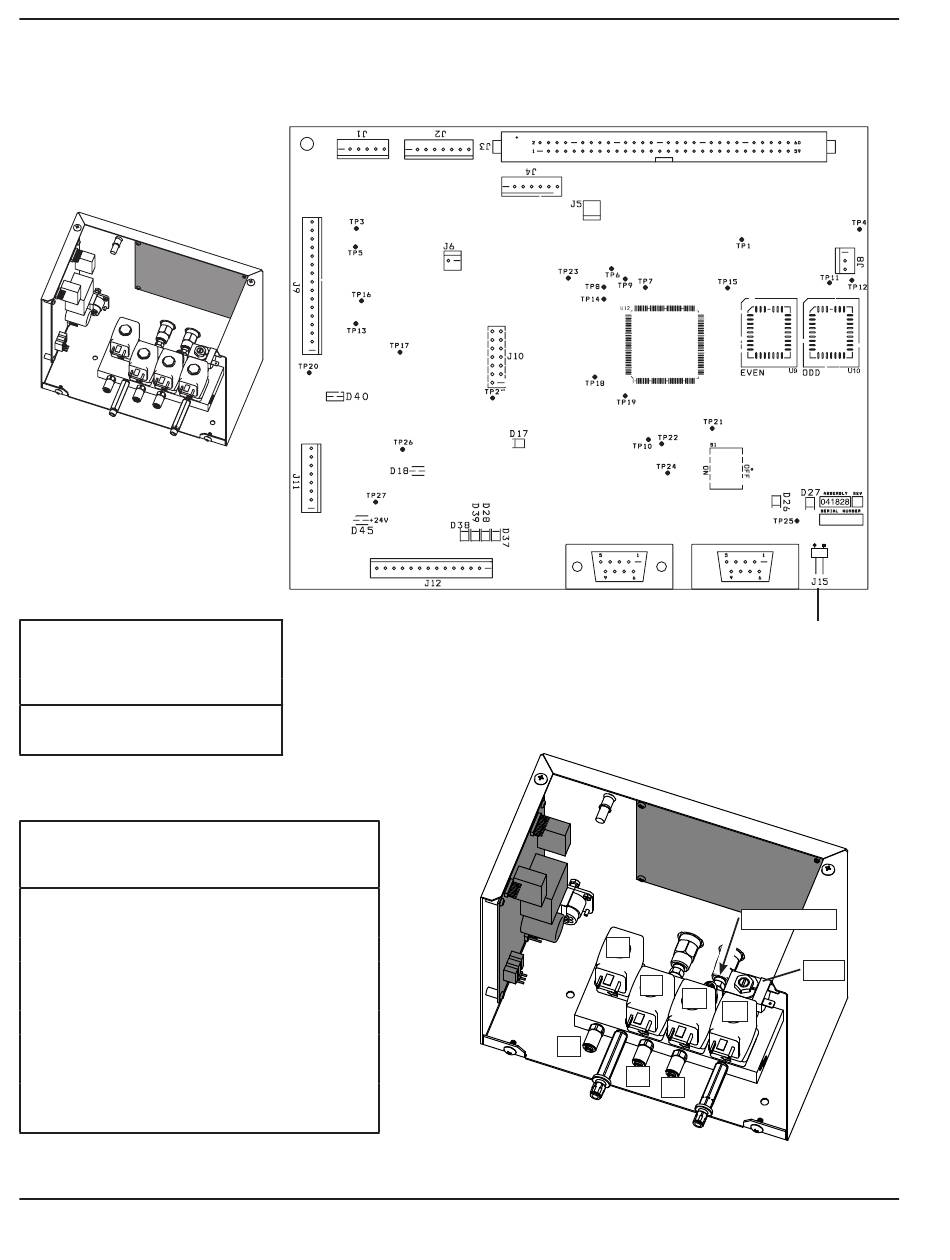

Circuit imprimé de commande de la console de dosage PCB2
Liste des micrologiciels
du circuit imprimé
de commande PCB2
Article
Numéro de référence
U9
081110
PAIR
U10
081110 IMPAIR
Liste DEL du circuit imprimé
de commande de la console des gaz
DEL
Nom du signal
D17
+ 3,3 V c.c.
D18
+ 5 V c.c.
D26
CAN – RX
D27
CAN – TX
D28
Robinet Burkert 2
D37
Robinet Burkert 1
D38
Robinet Burkert 4
D39
Robinet Burkert 3
D40
+ 15 V c.c.
D45
+ 24 V c.c.
5-50
Couleur
Vert
Vert
Vert
Vert
Rouge
Rouge
Rouge
Rouge
Vert
Vert
Note :
Résistance de terminaison CAN.
Le cavalier doit être installé.
B1
B2
B3
B4
P7
P6
P8
HPR800XD Auto Gas – 806502
P5 (non visible)
SV16
