Variateurs ECODRIVE03
Protection du dispositif ZKS
avec tension de réseau
appliquée :
Raccordement
Bb variateur, Bb alimentation et
présence tension de bus continu
Commuation des entrées
Bb Commande, Bb Alimentation
Bb et UD Alimentation :
DOK-ECODR3-DKC**.3****-PR03-FR-P
Nota :
Lorsque la tension de réseau est appliquée sur X5, il n'y a pas
de court-circuit du bus continu !
Demande
ZKS sur X11
L1
L2
L3

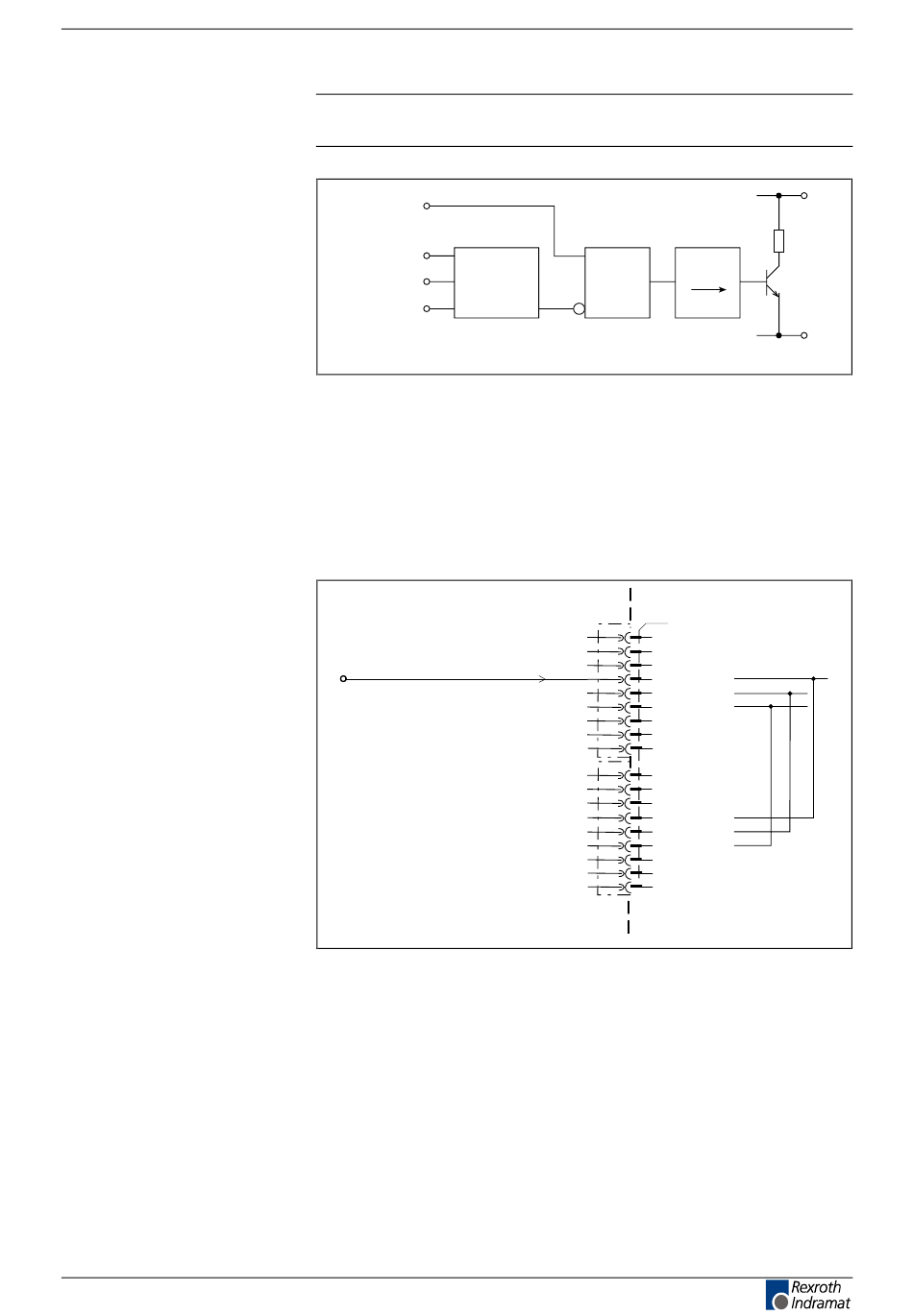

Fig. 3-145: Dispositif ZKS avec tension de réseau appliquée
voir aussi page 3-21: "Disposition de l'Alimentation centrale" et
page 10-4: "Circuit de commande du court-circuit interne du bus continu
(ZKS)".
Bb variateur, Bb Alimentation et présence tension de
bus continu UD
UD :
UD Alimentation
Fig. 3-146:
Bb variateur, Bb Alimentation et présence tension de bus
continu UD
voir page 3-44: "Arrêt variateur (AH) et Déblocage variateur (RF)".
Variateur ECODRIVE03 DKC
Détection de
&
la tension de
réseau
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
3-81
L+
R
ZKS
t
d
L-
Ap5193f1.fh7
X11
U
DAlimentation
BbCommande
BbAlimentation
U
DAlimentation
BbCommande
BbAlimentation
AP5285F1.FH7
