Chaudière au sol avec brûleur externe, 3 circuits de chauffage et un ballon ECS
PZ
FB
W ...-5 P 1 B

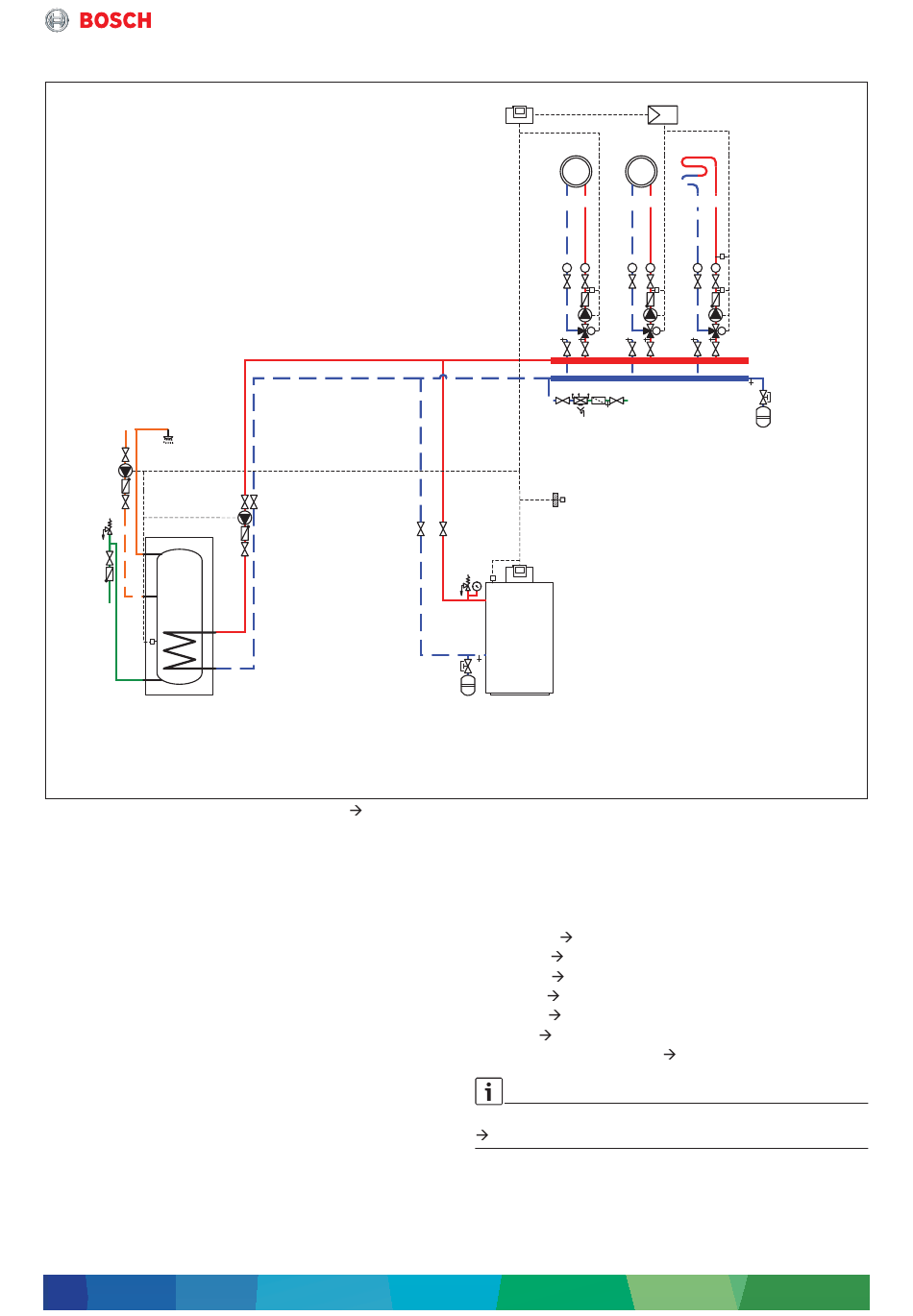

Fig. 80 Exemple d'installation (abréviations
Position du module:
1
Sur le générateur de chaleur
6
Dans l'appareil de régulation CC 8311
Composants régulés de l'installation
• 3 circuits de chauffage avec vanne de mélange
• Production d'eau chaude sanitaire via pompe de
charge ECS
Equipement technique de régulation
• Appareil de régulation CC 8311, adresse 0
• Module de fonction FM-MM, emplacement 1
Système de régulation modulaire – 6720885130 (2019/05)
PS
tabl. 29, page 89)
CC 8311
1
HK0
HK1
T
T
T
FZ
PK
SR
M
FA
FK
UC8000F 50-115/
145-640/ 800-1200
Fonctionnement
Le circuit de chauffage HK0 et la production d'eau
chaude sanitaire sont commandés via CC 8311 (équipe-
ment de base). Les circuits de chauffage HK1 et HK2
sont commandés avec le module de fonction FM-MM.
• CC 8313
chap. 5, page 17
• FM-MM
chap. 7.2, page 46
• FM-MW
chap. 7.3, page 53
• FM-AM
chap. 7.4, page 58
• FM-CM
chap. 7.5, page 70
• FM-SI
chap. 7.6, page 80
• Connectivité/interfaces
Respecter les consignes d'installation
chap. 11, page 101
Exemples d'installations
FM-MM
6
HK2
TWH
T
T
T
1FV
2FV
1PH
2PH
1SH
2SH
M
M
6 720 876 888-01.1T
chap. 8, page 83
